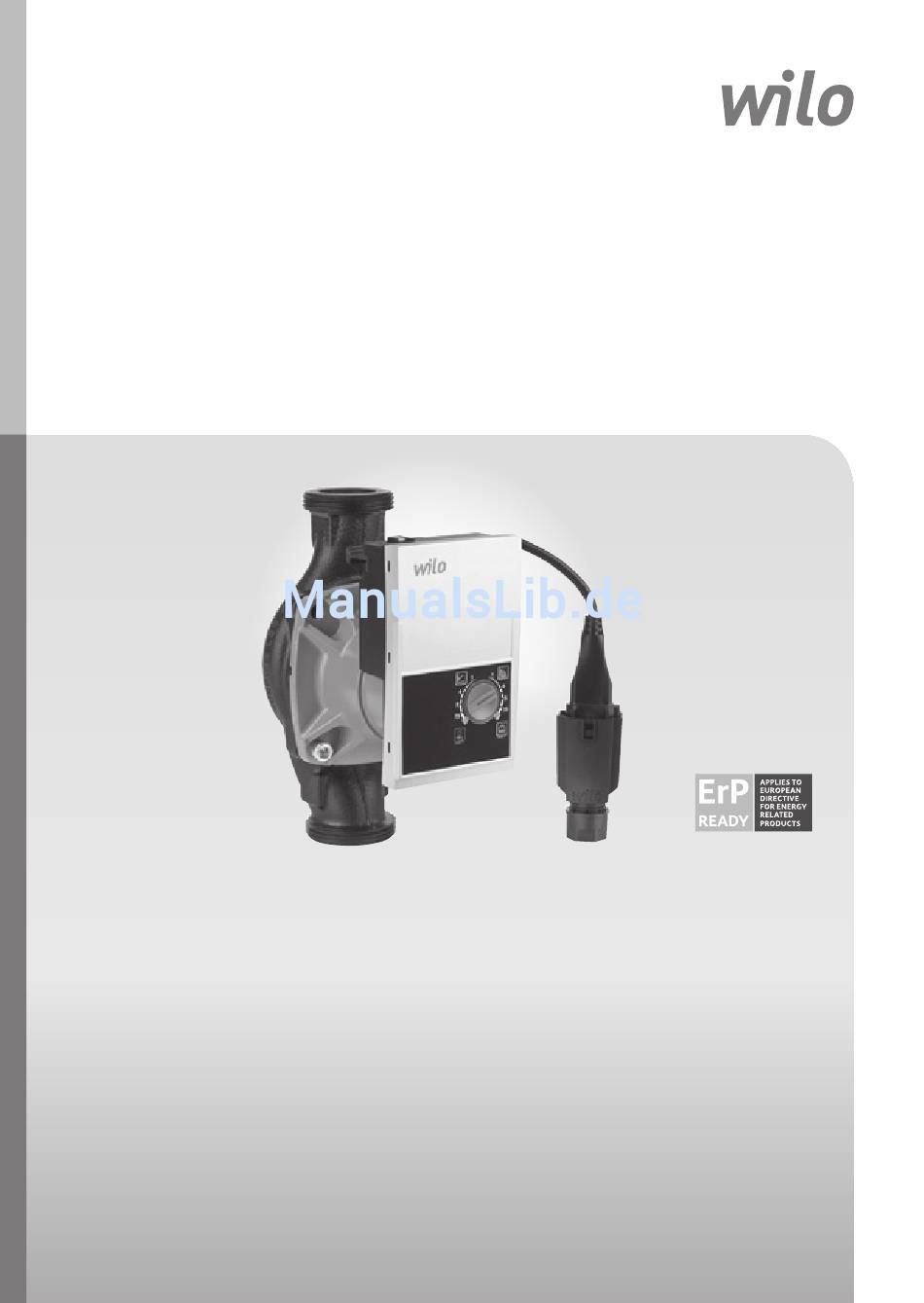

Wilo-Yonos PICO-STG
de Einbau- und Betriebsanleitung
en Installation and operating instructions
fr Notice de montage et de mise en service
es Instrucciones de instalación y funcionamiento
it Istruzioni di montaggio, uso e manutenzione
4 190 494-Ed.01 / 2014-09
tr Montaj ve kullanma kılavuzu
el Οδηγίες εγκατάστασης και λειτουργίας
pl Instrukcja montażu i obsługi
ru Инструкция по монтажу и эксплуатации
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wilo Yonos PICO-STG
Inhaltszusammenfassung für Wilo Yonos PICO-STG
- Seite 1 Pioneering for You Wilo-Yonos PICO-STG de Einbau- und Betriebsanleitung tr Montaj ve kullanma kılavuzu en Installation and operating instructions el Οδηγίες εγκατάστασης και λειτουργίας fr Notice de montage et de mise en service pl Instrukcja montażu i obsługi es Instrucciones de instalación y funcionamiento ru Инструкция по монтажу и эксплуатации...
- Seite 2 Fig. 1: Yonos PICO-STG **/1-7.5 Yonos PICO-STG **/1-13 Fig. 2: Yonos PICO-STG **/1-7.5 Yonos PICO-STG **/1-13 Fig. 3a: Fig. 3b: H max H min...
- Seite 3 Fig. 3c: Fig. 3d: n/¹/min n/¹/min 85 88 PWM % 7 12 15 95 100 PWM % Fig. 4:...
- Seite 4 Fig. 5a: Fig. 5b: PE N Fig. 5c: Fig. 5d:...
- Seite 5 Fig. 5e: Fig. 5f: Fig. 6:...
- Seite 6 Monteur sowie dem zuständigen Fachpersonal/ Betreiber zu lesen. Es sind nicht nur die unter diesem Hauptpunkt Sicherheit aufge- führten allgemeinen Sicherheitshinweise zu beachten, sondern auch die unter den folgenden Hauptpunkten mit Gefahrensym- bolen eingefügten, speziellen Sicherheitshinweise. Einbau- und Betriebsanleitung Wilo-Yonos PICO STG...
- Seite 7 Ein nützlicher Hinweis zur Handhabung des Produktes. Er macht auch auf mögliche Schwierigkeiten aufmerksam. Direkt am Produkt angebrachte Hinweise wie z.B. • Drehrichtungspfeil, • Kennzeichen für Anschlüsse, • Typenschild, • Warnaufkleber, müssen unbedingt beachtet und in vollständig lesbarem Zustand gehalten werden. WILO SE 09/2014...
-
Seite 8: Personalqualifikation
