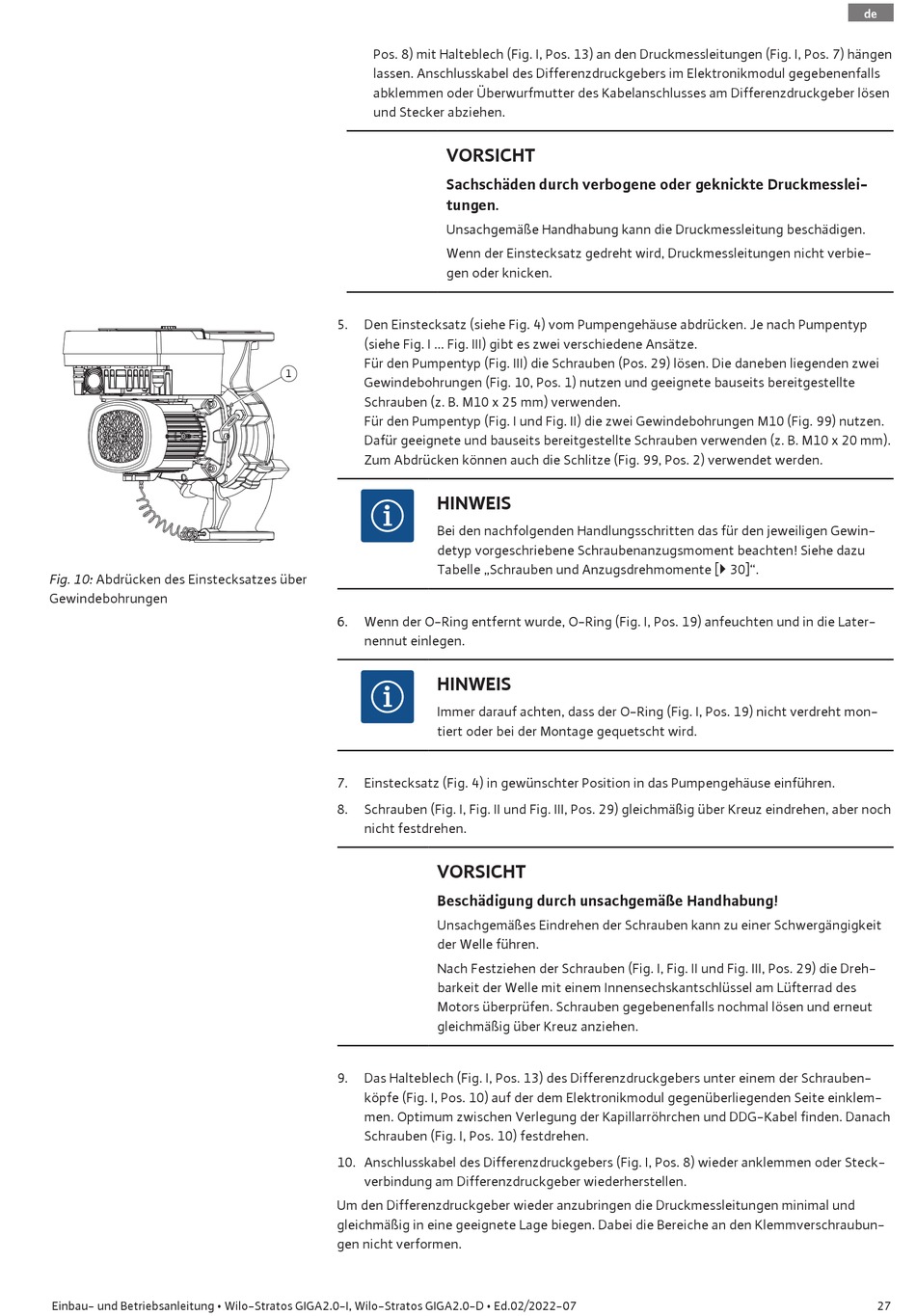

Fig. 10: Abdrücken des Einstecksatzes über
Gewindebohrungen
Einbau- und Betriebsanleitung • Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D • Ed.02/2022-07
Pos. 8) mit Halteblech (Fig. I, Pos. 13) an den Druckmessleitungen (Fig. I, Pos. 7) hängen
lassen. Anschlusskabel des Differenzdruckgebers im Elektronikmodul gegebenenfalls
abklemmen oder Überwurfmutter des Kabelanschlusses am Differenzdruckgeber lösen
und Stecker abziehen.
VORSICHT
Sachschäden durch verbogene oder geknickte Druckmesslei-
tungen.
Unsachgemäße Handhabung kann die Druckmessleitung beschädigen.
Wenn der Einstecksatz gedreht wird, Druckmessleitungen nicht verbie-
gen oder knicken.
5. Den Einstecksatz (siehe Fig. 4) vom Pumpengehäuse abdrücken. Je nach Pumpentyp
(siehe Fig. I ... Fig. III) gibt es zwei verschiedene Ansätze.
Für den Pumpentyp (Fig. III) die Schrauben (Pos. 29) lösen. Die daneben liegenden zwei
1
Gewindebohrungen (Fig. 10, Pos. 1) nutzen und geeignete bauseits bereitgestellte
Schrauben (z. B. M10 x 25 mm) verwenden.
Für den Pumpentyp (Fig. I und Fig. II) die zwei Gewindebohrungen M10 (Fig. 99) nutzen.
Dafür geeignete und bauseits bereitgestellte Schrauben verwenden (z. B. M10 x 20 mm).
Zum Abdrücken können auch die Schlitze (Fig. 99, Pos. 2) verwendet werden.
HINWEIS
Bei den nachfolgenden Handlungsschritten das für den jeweiligen Gewin-
detyp vorgeschriebene Schraubenanzugsmoment beachten! Siehe dazu
Tabelle „Schrauben und Anzugsdrehmomente [} 30]".
6. Wenn der O-Ring entfernt wurde, O-Ring (Fig. I, Pos. 19) anfeuchten und in die Later-
nennut einlegen.
HINWEIS
Immer darauf achten, dass der O-Ring (Fig. I, Pos. 19) nicht verdreht mon-
tiert oder bei der Montage gequetscht wird.
7. Einstecksatz (Fig. 4) in gewünschter Position in das Pumpengehäuse einführen.
8. Schrauben (Fig. I, Fig. II und Fig. III, Pos. 29) gleichmäßig über Kreuz eindrehen, aber noch
nicht festdrehen.
VORSICHT
Beschädigung durch unsachgemäße Handhabung!
Unsachgemäßes Eindrehen der Schrauben kann zu einer Schwergängigkeit
der Welle führen.
Nach Festziehen der Schrauben (Fig. I, Fig. II und Fig. III, Pos. 29) die Dreh-
barkeit der Welle mit einem Innensechskantschlüssel am Lüfterrad des
Motors überprüfen. Schrauben gegebenenfalls nochmal lösen und erneut
gleichmäßig über Kreuz anziehen.
9. Das Halteblech (Fig. I, Pos. 13) des Differenzdruckgebers unter einem der Schrauben-
köpfe (Fig. I, Pos. 10) auf der dem Elektronikmodul gegenüberliegenden Seite einklem-
men. Optimum zwischen Verlegung der Kapillarröhrchen und DDG-Kabel finden. Danach
Schrauben (Fig. I, Pos. 10) festdrehen.
10. Anschlusskabel des Differenzdruckgebers (Fig. I, Pos. 8) wieder anklemmen oder Steck-
verbindung am Differenzdruckgeber wiederherstellen.
Um den Differenzdruckgeber wieder anzubringen die Druckmessleitungen minimal und
gleichmäßig in eine geeignete Lage biegen. Dabei die Bereiche an den Klemmverschraubun-
gen nicht verformen.
