6.5.2 Kondensatabführung/Dämmung

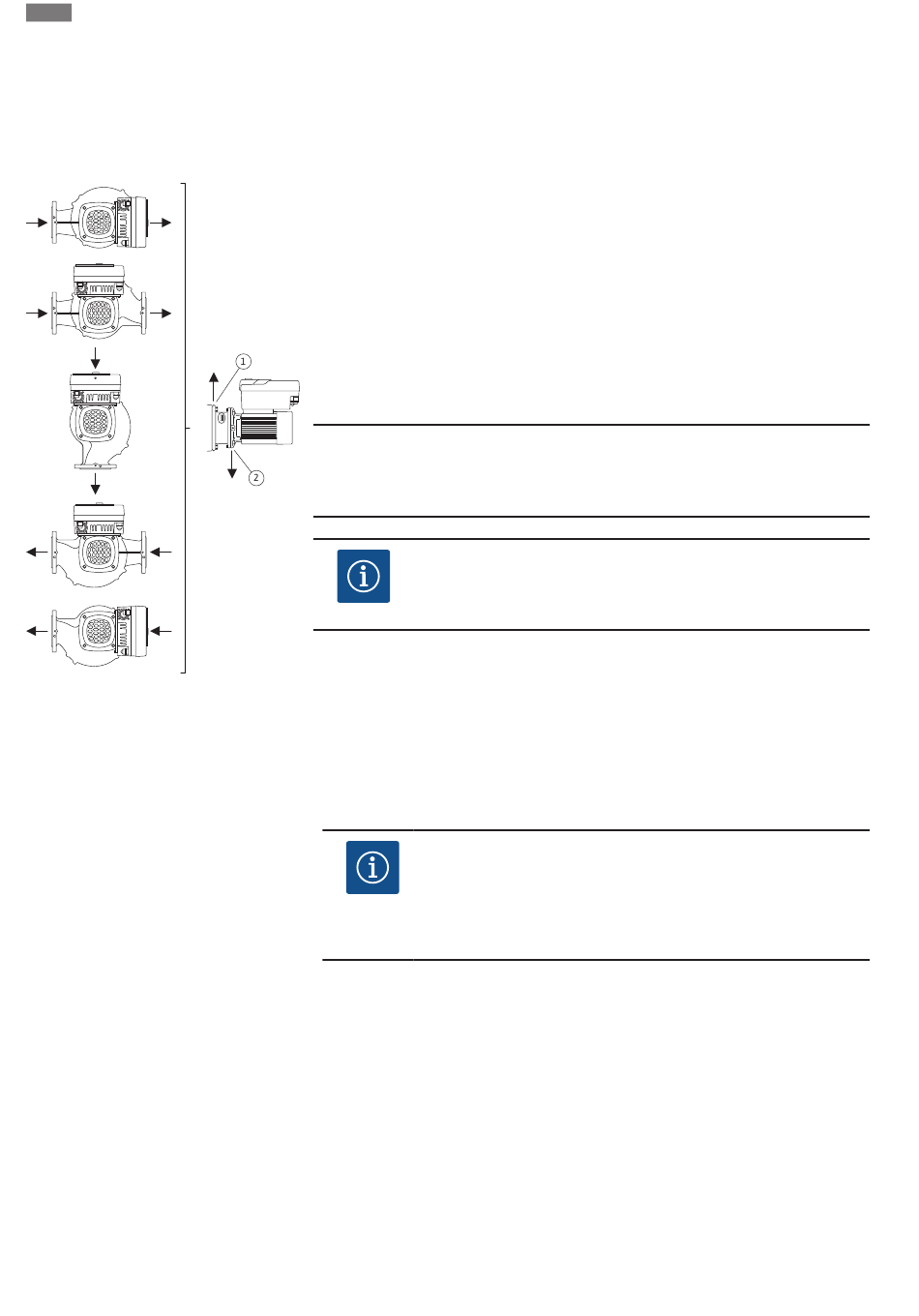

Fig. 16: Zulässige Einbaulagen mit horizonta-
ler Welle
6.6 Doppelpumpeninstallation/Hosen-
rohrinstallation
34
Für höhere Temperaturen müssen die Werte in Abhängigkeit vom Verhältnis ihrer Elastizi-
tätsmodule wie folgt korrigiert werden:
E / E
t, GG 20, GG
E = Elastizitätsmodul Grauguss bei der gewählten Temperatur
t, GG
E = Elastizitätsmodul Grauguss bei 20 °C
20, GG
• Einsatz der Pumpe in Klima- oder Kälteanlagen:
Das in der Laterne anfallende Kondensat kann gezielt über eine vorhandene Bohrung ab-
geführt werden. An dieser Öffnung kann ebenfalls eine Abflussleitung angeschlossen und
eine geringe Menge austretender Flüssigkeit abgeführt werden.
• Die Motoren sind mit Schwitzwasserlöchern versehen, die werkseitig mit einem Gummi-
stopfen verschlossen sind. Der Gummistopfen dient zur Gewährleistung der Schutzart
IP 55.
• Einsatz der Pumpe in der Klima- oder Kälteanlagen:
Damit Kondenswasser abfließen kann, muss der Gummistopfen nach unten entfernt wer-
den.
• Bei horizontaler Motorwelle ist die Lage der Kondensatbohrung nach unten erforderlich
(Fig. 16, Pos. 2). Gegebenenfalls muss der Motor gedreht werden.
VORSICHT
Bei entferntem Gummistopfen ist die Schutzart IP55 nicht mehr gewähr-
leistet!
HINWEIS
Wenn Anlagen gedämmt werden, darf nur das Pumpengehäuse gedämmt
werden. Laterne, Antrieb und Differenzdruckgeber werden nicht gedämmt.
Als Dämmungswerkstoff für die Pumpe muss ein Dämmungswerkstoff ohne Ammoniakver-
bindungen verwendet werden. Dadurch wird Spannungsrisskorrosion an den Überwurfmut-
tern des Differenzdruckgebers verhindert. Ansonsten muss der direkte Kontakt mit den Mes-
singverschraubungen vermieden werden. Hierzu stehen Edelstahlverschraubungen als Zube-
hör zur Verfügung. Alternativ kann auch ein Korrosionsschutzband (z. B. Isolierband) verwen-
det werden.
Eine Doppelpumpe kann einerseits ein Pumpengehäuse mit zwei Pumpenantrieben sein
oder andererseits zwei Einzelpumpen, die in einem Hosenrohr betrieben werden.
HINWEIS
Bei Doppelpumpen im Doppelpumpengehäuse ist die in Fließrichtung lin-
ke Pumpe werkseitig als Hauptpumpe konfiguriert. Der Differenzdruck-
geber ist an dieser Pumpe montiert. Das Buskommunikationskabel Wilo
Net ist werkseitig ebenfalls an dieser Pumpe montiert und konfiguriert.
