fr
6.4.2 Positions de montage autorisées
avec arbre de moteur vertical
4 x 90°

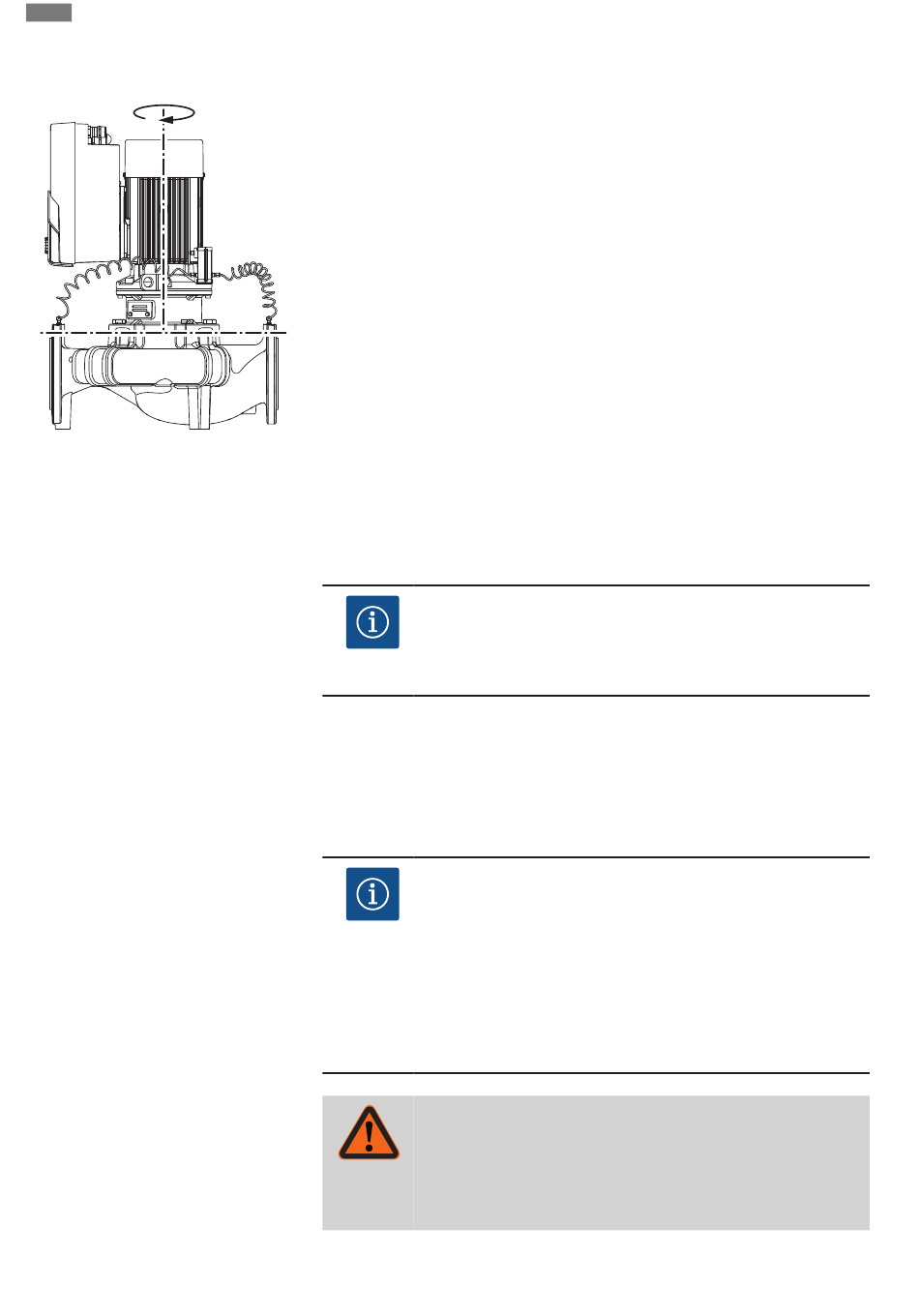

Fig. 9: Positions de montage autorisées avec
arbre de moteur vertical
6.4.3 Rotation du kit embrochable
256
La Fig. 9 illustre les positions de montage autorisées avec arbre de moteur vertical.
Toutes les positions de montage sont autorisées à l'exception de la position « Moteur vers le
bas ».
Le kit embrochable peut, par rapport au corps de pompe, être monté dans quatre positions
différentes (décalées à chaque fois de 90°).
Pour les pompes doubles, la rotation des deux kits embrochables l'un vers l'autre, par rapport
aux axes des arbres, n'est pas possible en raison des dimensions des modules électroniques.
Le kit embrochable se compose de la roue, de la lanterne et du moteur avec module élec-
tronique.
Rotation du kit embrochable par rapport au corps de pompe
AVIS
Afin de faciliter les travaux de montage, il peut être utile de poser la
pompe dans la tuyauterie. Dans ce cas, ne pas raccorder la pompe au ré-
seau électrique et ne pas remplir la pompe ou l'installation.
1. Laisser deux œillets de transport (Fig. I, pos. 30) libres sur la bride de moteur.
2. Fixer le kit embrochable (Fig. 4) sur les œillets de transport pour le sécuriser avec des
instruments de levage appropriés. Pour empêcher l'unité de basculer, attacher une
sangle autour du moteur et de l'adaptateur du module électronique comme indiqué à la
Fig. 6. Veiller à ne pas endommager le module électronique en fixant la sangle.
3. Desserrer les vis (Fig. I/II/III, pos. 29) et les retirer.
AVIS
Pour desserrer les vis (Fig. I/II/III, pos. 29), utiliser une clé à fourche, cou-
dée ou à douille avec rotule, en fonction du type de vis.
Il est recommandé d'utiliser deux goujons de montage à la place des deux
vis (Fig. I/II/III, pos. 29). Les goujons de montage sont serrés en croix à
travers le perçage de la lanterne (Fig. I, pos. 36) dans le corps de pompe
(Fig. I, pos. 24).
Les goujons de montage facilitent le démontage sans danger du kit em-
brochable, ainsi que le remontage sans risque d'endommager la roue.
AVERTISSEMENT
Risque de blessure !
Les goujons de montage à eux seuls n'offrent pas une protection suffi-
sante contre les blessures.
• Ne jamais utiliser sans instrument de levage !
Notice de montage et de mise en service • Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D • Ed.02/2022-07
