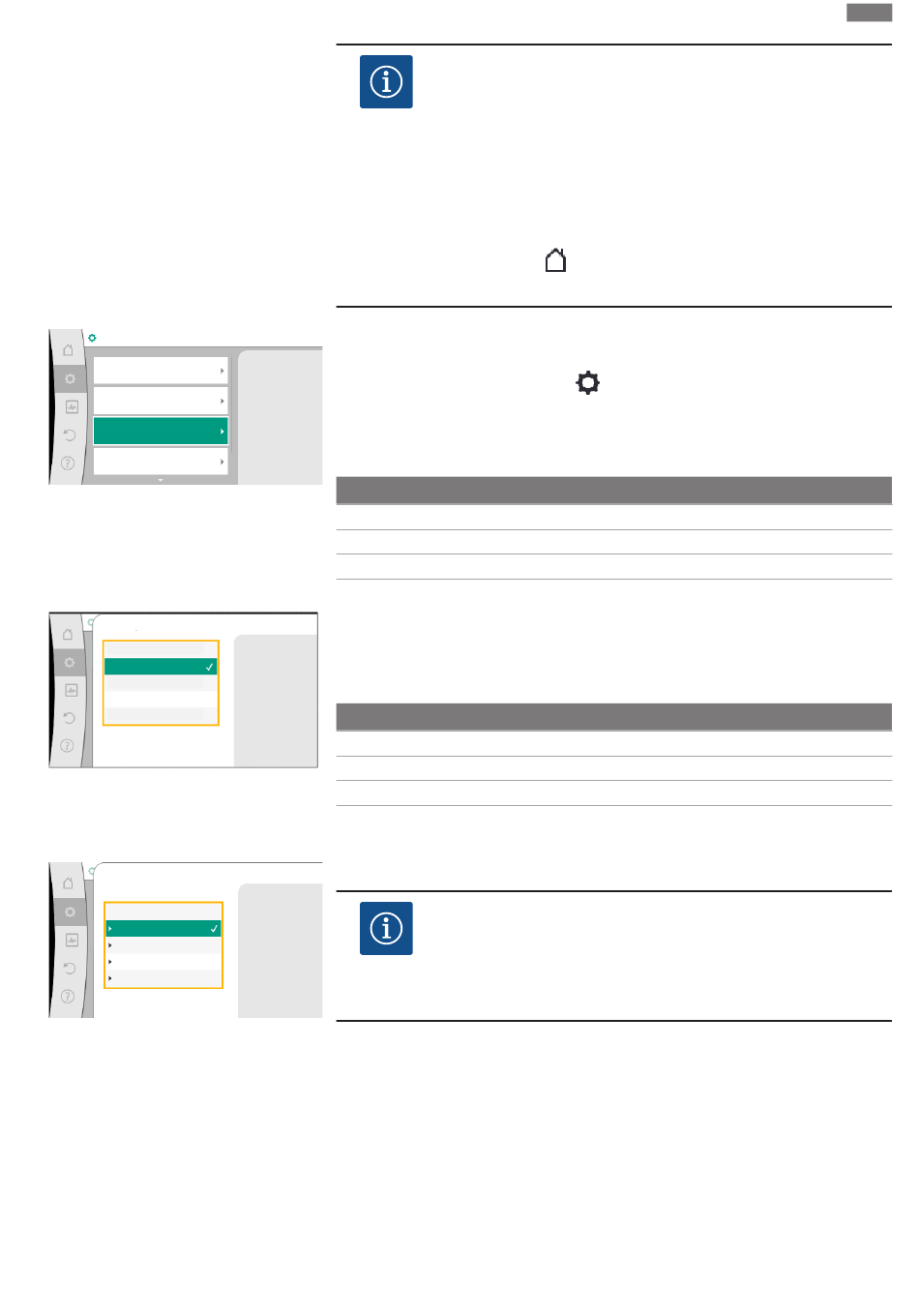

Wilo -Stratos GIGA2.0-I Einbau- Und Betriebsanleitung Seite 319

...►
Régler le mode de régulation
Assistant de réglage
Actuellement : Radiateur - pression
différentielle...
Consigne de HMT (Δp-v)
Actuellement : 6,0 m
Source de valeur de consigne externe
Entrée analogique 2
Q-Limit Max
Etat : Désactivé
Fig. 71: Source de valeur de consigne externe
Source de la valeur de consigne
Entrée analogique 1
Entrée analogique 2
Entrée analogique 3
Entrée analogique 4
Module CIF
Fig. 72: Source de la valeur de consigne
Sélectionner le type d'utilisation
Entrée analogique (AI2)
Non configuré
Générateur de valeur de consigne
Capteur de pression différentielle
Sonde de température
Capteur externe
Fig. 73: Boîte de dialogue de réglage
Notice de montage et de mise en service • Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D • Ed.02/2022-07
Après avoir sélectionné l'une des sources externes, le menu « Source de valeur de consigne
externe » est disponible pour effectuer le paramétrage de la source externe.
Lier la valeur de
consigne à une
source de consigne
externe et configurer
la source de valeur
Pour ce faire, sélectionner dans le menu
de consigne.
1. « Régler le mode de régulation »
2. « Source de valeur de consigne externe »
Sélection possible :
Régler l'entrée pour la valeur de consigne externe
Sélectionner la source de la valeur de consigne
Régler la source de la valeur de consigne
Valeur de consigne alternative en cas de rupture de câble
Tabl. 49: Régler l'entrée pour la valeur de consigne externe
Dans « Sélectionner la source de la valeur de consigne », il est possible de modifier la source
de la valeur de consigne.
La valeur de consigne provient
de l'entrée analogique (AI2)
Lorsqu'une entrée analogique sert de source, la source de valeur de consigne doit être confi-
gurée. Pour ce faire, sélectionner « Régler la source de la valeur de consigne ».
Régler l'entrée pour la valeur de consigne externe
Sélectionner la source de la valeur de consigne
Régler la source de la valeur de consigne
Valeur de consigne alternative en cas de rupture de câble
Tabl. 50: Régler l'entrée pour la valeur de consigne externe
Sélection possible des types d'utilisation à paramétrer :
Sélectionner « Générateur de valeur de consigne » comme source de valeur de consigne.
Utiliser l'entrée analogique
comme générateur de valeur
de consigne,
p. ex. pour la hauteur
manométrique
AVIS
Après avoir sélectionné l'une des sources externes, la valeur de consigne
est couplée à cette source externe et ne peut plus être modifiée dans
l'éditeur de valeur de consigne ou sur la page d'accueil.
Ce couplage peut être annulé uniquement dans le menu contextuel de
l'éditeur de valeur de consigne (décrit précédemment) ou dans le menu
« Générateur de valeur de consigne ». La source de valeur de consigne doit
alors de nouveau être réglée sur « Valeur de consigne interne ».
Le couplage entre une source externe et une valeur de consigne est mar-
qué en bleu sur la page d'accueil et dans l'éditeur de valeur de
consigne. La LED d'état est également bleue.
« Réglages » :
AVIS
Lorsqu'un type d'utilisation autre que « Non configuré » est déjà configuré
dans le menu « Sélectionner le type d'utilisation », vérifier si l'entrée ana-
logique est déjà utilisée pour un autre type d'utilisation.
Le cas échéant, sélectionner une autre source.
fr
