BIS U-4A7-082- _1C-07-S4
Industrial RFID-System – Schreib-/Lesekopf
6

Einbau und Anschluss

6.1

Einbau vorbereiten

Bei der Wahl des Einbauorts ist auf einen ausreichenden
Abstand zu Arbeitsplätzen, an denen Personen dauerhaft
beschäftigt sind, zu achten (siehe Kapitel 2 auf Seite 7).
Des Weiteren ist darauf zu achten, dass der Schreib-/
Lesekopf so montiert wird, dass die Hauptstrahlrichtung
der Antenne optimal auf den Ort ausgerichtet ist, an dem
identifiziert werden soll und dass die Sichtverbindung
zwischen Schreib-/Lesekopf und Datenträger frei von
Metallen oder anderen elektromagnetisch wirksamen
Materialien ist. Kann dies nicht gewährleistet werden, kann
die optimale Funktionsweise des Schreib-/Lesekopfs
beeinträchtigt werden.
6.2

Einbau

VORSICHT
Ultrahochfrequente elektromagnetische Wellen
Die Antenne des Schreib-/Lesekopfs sendet ultrahoch-
frequente elektromagnetische Wellen aus. Um Gesund-
heitsgefährdungen auszuschließen, müssen zusätzliche
Maßnahmen getroffen werden.
► Die Montageposition der Antenne so festlegen, dass
ein Sicherheitsabstand von mindestens 20 cm zwi-
schen der Antenne und Arbeitsplätzen von Personen
gewährleistet wird.
► Darauf achten, dass sich Personen nicht über einen
längeren Zeitraum im Nahbereich der Antenne
aufhalten.
► Bereiche, die explizit nicht erfasst werden sollen,
durch geeignete Maßnahmen abschirmen.
Abmessungen und Anzugsdrehmomente siehe
Bild 4-3 auf Seite 9.
Die Geräte müssen fest eingebaut werden. Die entspre-
chenden Befestigungsmuttern müssen mit den angegebe-
nen Anzugsdrehmomenten angezogen werden.
www.balluff.com
6.3

Elektrischer Anschluss

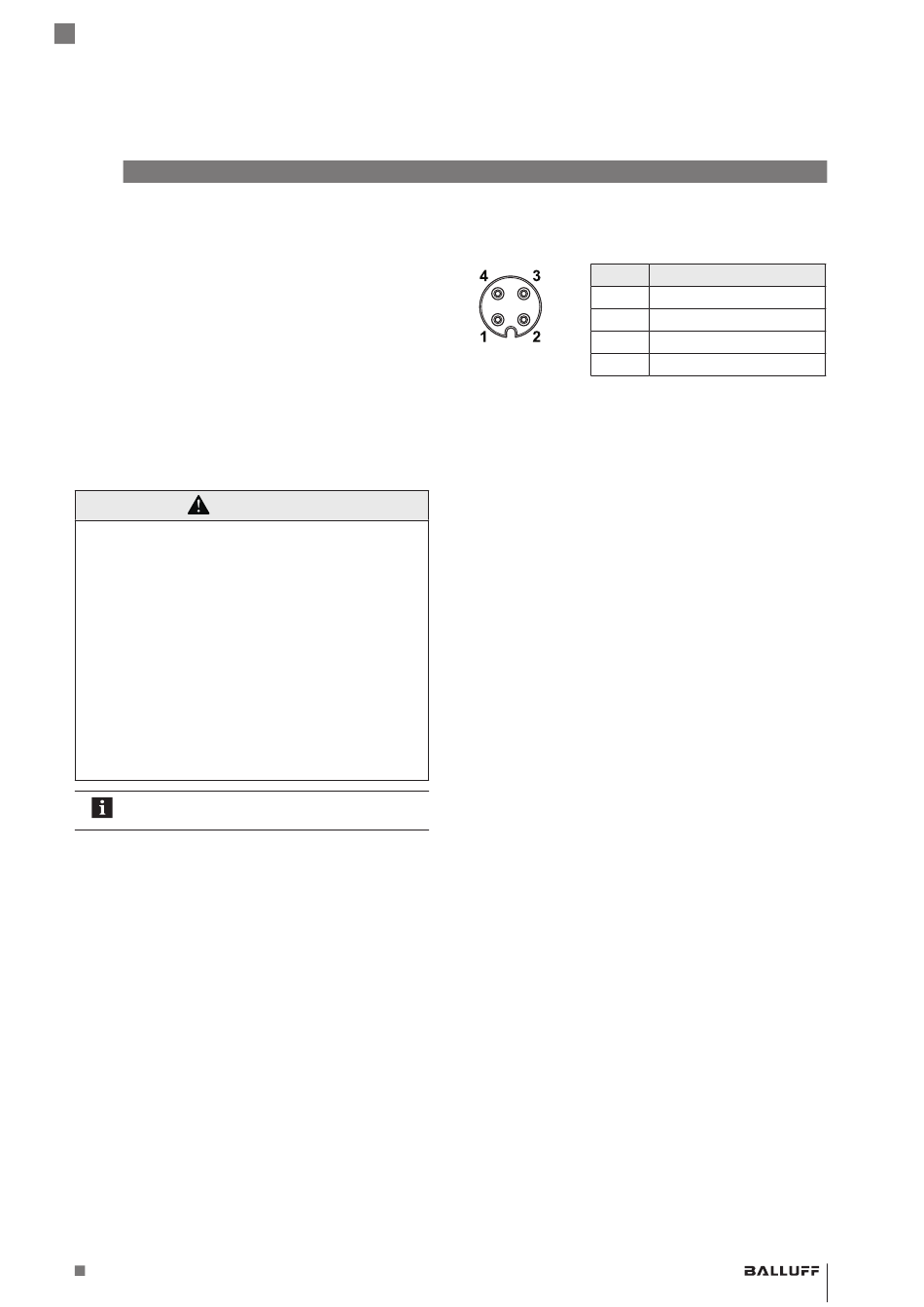

IO-Link Port (M12, A-codiert, Buchse)
PIN
1
2
1)
3
4
1) Pin 2 ist ein konfigurierbarer digitaler Ausgang, auf dem verschiedene
Signale von Funktionen ausgegeben werden können (siehe Konfigurati-
onsanleitung).
► Datenleitung zum IO-Link-Master anschließen
(Anschlusskabel und Zubehör siehe www.balluff.com
auf der Produktseite).
6.4

Schirmung und Kabelverlegung

Für den Anschluss der Geräte können sowohl unge-
schirmte als auch geschirmte Leitungen verwendet wer-
den. In Anlagen mit starken elektromagnetischen Störun-
gen wird empfohlen, eine geschirmte Leitung zu
verwenden. Kabel zugentlastet verlegen.
Zusätzlich kann die Erdung des BIS U-4A7-Gehäuses den
Einfluss von elektromagnetischen Störungen minimieren.
Funktion
L+ (VS)
I/Q
L− (0V)
C/Q
