BIS U-4A7-082- _1C-07-S4
Industrial RFID-System – Schreib-/Lesekopf
4

Produktbeschreibung

4.1 Systemübersicht
UHF-Datenträger
andere IO-Link-Devices

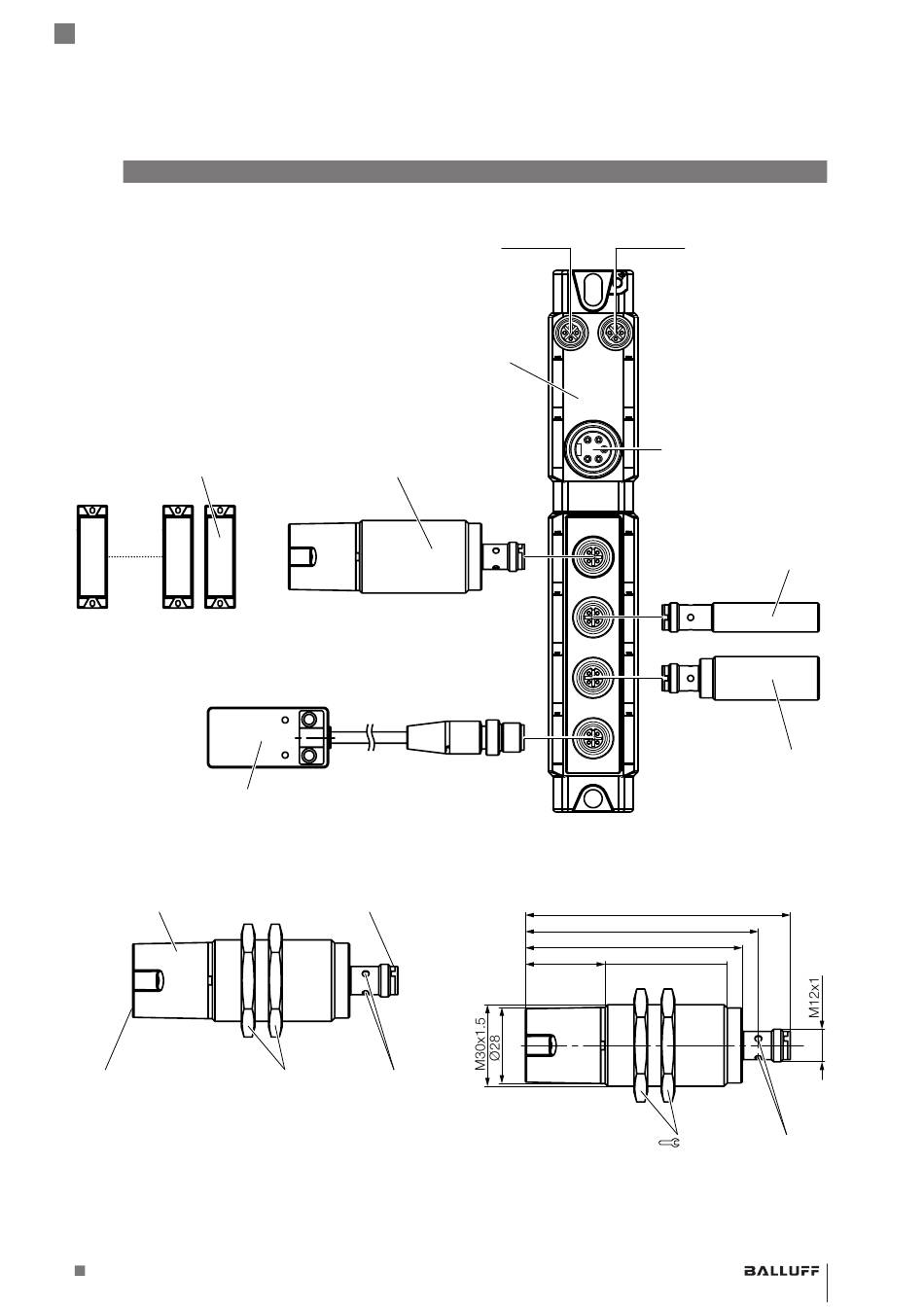

Bild 4-1: Systemübersicht
4.2

Aufbau

Antennengehäuse
aktive Fläche 2 × Mutter M30
für Klemmmontage
Bild 4-2: Aufbau und Funktion (am Beispiel
BIS U-4A7-082-01C-07-S4)
www.balluff.com
BUS IN
IO-Link-Master (Beispiel)
BIS U-4A7
IO-Link/Power
LED Status
Bild 4-3:
BUS OUT
Power
andere IO-Link-Devices
andere IO-Link-Devices
97.6
85.8
79.9
29.4 45
36
Anzugsdrehmoment ≤ 40 Nm
Abmessungen BIS U-4A7-082-01C-07-S4
deutsch
LED (4×90°)
