Die Funktion des Muting
Die Funktion des Muting ist in der Lage, die provisorische und automatische Unterbrechung des Betriebs einer
Sicherheitsvorrichtung zu erwirken, um den normalen Materialfluss über den geschützten Durchgang zu
garantieren.
In anderen Worten ist das System, wenn es das Material erkennt und es von einem eventuellen Bediener
unterscheidet (bei einer potentiellen Gefahrensituation), befähigt, die Sicherheitsvorrichtung vorübergehend
auszuschließen und so dem Material das Überqueren des Durchgangs zu gestatten.
MUTING-OPERATOREN (max. Anzahl = 4)

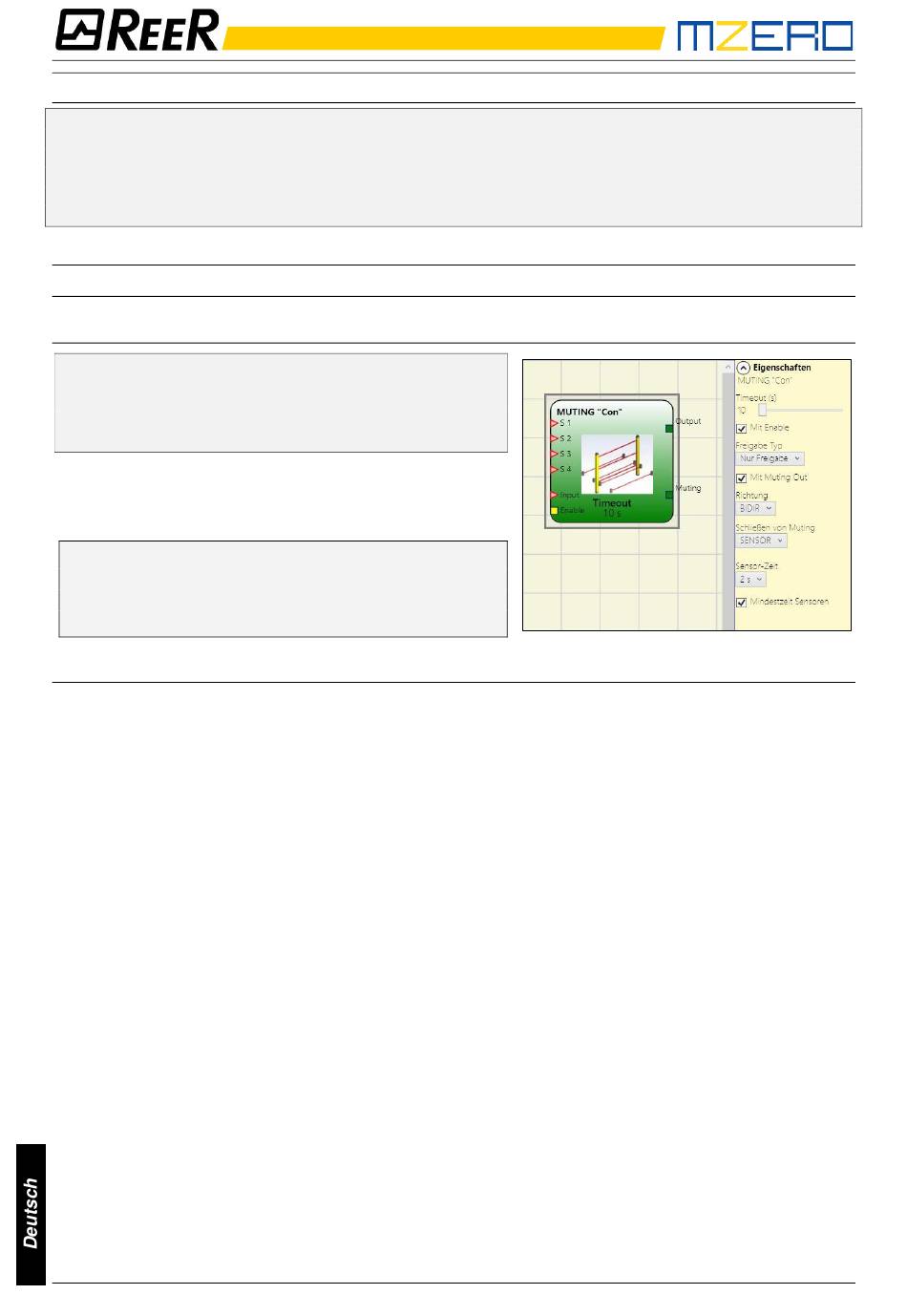

MUTING "Con"
Die Aktivierung der Muting-Funktion erfolgt im Anschluss an
die Unterbrechung der Sensoren S1 und S2 (die Reihenfolge
hat keine Bedeutung) in vom Bediener bestimmten
Zeitraum zwischen 2s und 5s (bzw. S4 und S3 bei Material,
das in Gegenrichtung läuft).
Der MUTING-Operator mit "Gleichzeitiger" Logik
gestattet
das
Ausführen
Eingangssignals Input über den Eingang der Sensoren
S1, S2, S3 und S4.
➔
Voraussetzung: Der Muting-Zyklus kann nur
beginnen, wenn alle Sensoren sich auf 0 (FALSE)
befinden und Input auf 1 (TRUE) (Lichtschranke
frei).
Die Parameter
Timeout (sec): Gestattet die Einstellung der Zeit von 10 s bis unendlich, innerhalb der der Muting-
Zyklus beendet werden muss. Ist beim Ablauf der Zeit der Zyklus noch nicht abgeschlossen ist,
wird das Muting umgehend unterbrochen.
Aktivierung mit Enable: Wird dies ausgewählt, wird die Möglichkeit aktiviert, die Muting-Funktion
zu aktivieren oder nicht. Andernfalls ist die Muting-Funktion immer aktiviert.
Freigabe Typ: Freigabe kann zweierlei Typs sein: Aktivierung/Deaktivierung und nur Freigabe.
Wird Aktivierung/Deaktivierung ausgewählt, kann der Muting-Zyklus nicht beginnen, wenn sich
•
Enable fest auf 1 (TRUE) oder 0 (FALSE) befindet, sondern wird nur mit einer steigenden Flanke
aktiviert. Soll das Muting deaktiviert werden, muss Enable wieder auf 0 (FALSE) gebracht werden.
Auf diese Weise deaktiviert die fallende Flanke das Muting, gleich in welchem Zustand es sich
befindet.
Wird nur Enable ausgewählt, besteht die Möglichkeit der Deaktivierung des Muting nicht, doch
•
Enable muss in jedem Fall auf 0 (FALSE) gebracht werden, um eine neue steigende Flanke für den
nachfolgenden Muting-Zyklus zu gestatten.
Richtung: Die Reihenfolge der Belegung der Sensoren kann eingegeben werden. Wenn BIDIR
eingestellt ist, kann die Belegung in beide Richtungen sowohl von S1&S2 nach S3&S4 als auch von
S3&S4 nach S1&S2 erfolgen, wird UP ausgewählt dagegen von S1&S2 nach S3&S4 und schließlich
mit DOWN von S3&S4 nach S1&S2.
Schließen von Muting: Die kann auf zwei Arten, CURTAIN und SENSOR, erfolgen. Wird CURTAIN
ausgewählt, erfolgt das Schließen des Muting bei der steigenden Flanke des Input-Signals,
während bei SENSOR das Schießen nach der Freigabe des vorletzten Sensors erfolgt.
96
PROGRAMMIERBARES SICHERHEITSMODULS
des
Mutings
des
8541403 • 19/07/2021 • Rev.1
