Aktivierung Gleichzeitigkeit: Ist dies ausgewählt, wird die Kontrolle der Gleichzeitigkeit unter den
Kommutationen der von der Notaustaste kommenden Signale aktiviert.
Gleichzeitigkeit (ms): Ist nur im Fall der Aktivierung des vorangegangenen Parameters aktiv.
Bestimmt die maximale Zeit (in msec), die zwischen den Kommutationen der beiden
unterschiedlichen von der Notaustaste kommenden Signale verstreichen darf.
Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den Funktionsblock erkannt
wird angezeigt.
Objektbeschreibung: Gestattet das Einfügen eines beschreibenden Textes der Funktion des
Bauteils. Dieser Text wird nur im oberen Teil des Symbols eingeblendet.

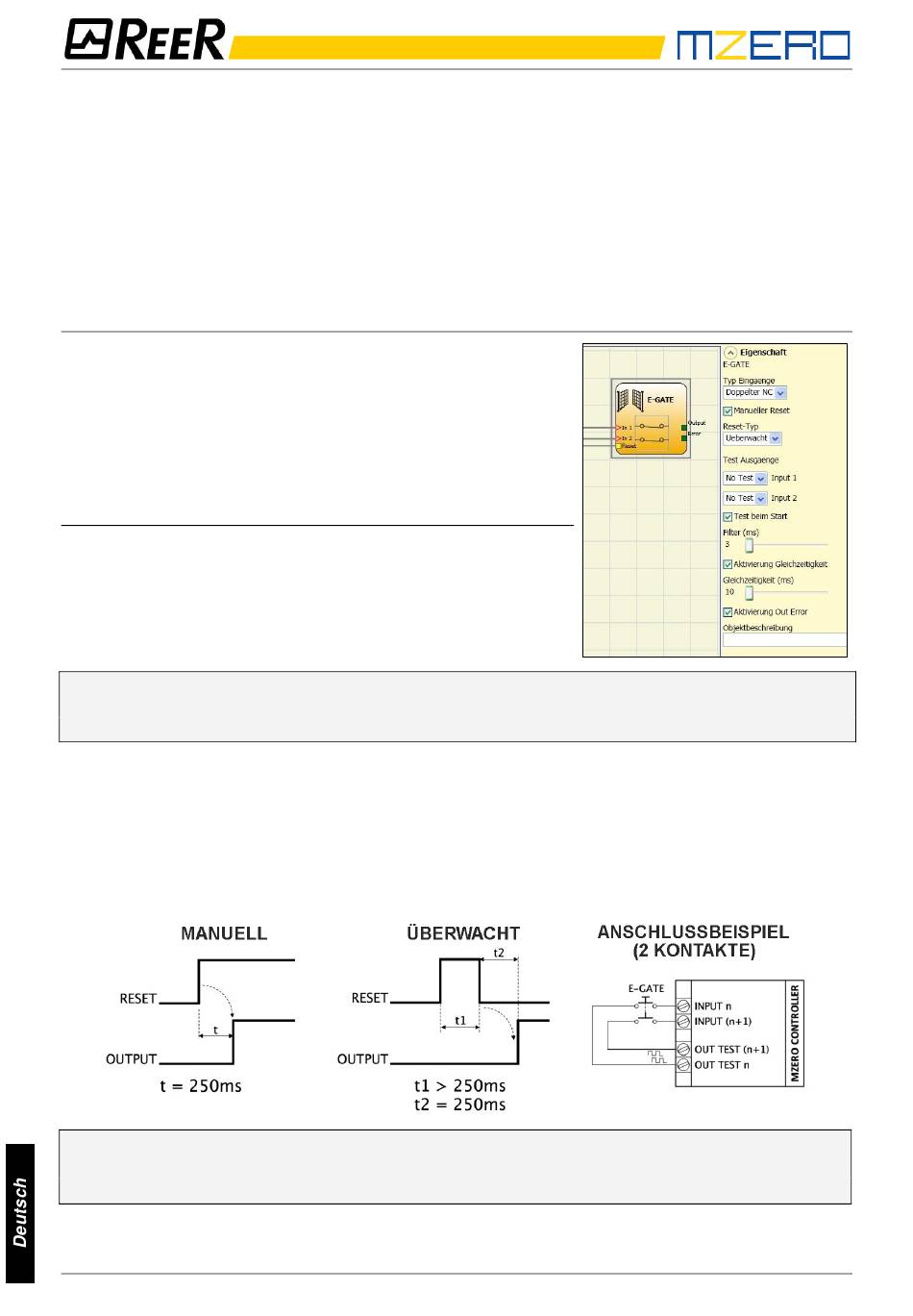

E-GATE (Vorrichtung für bewegliche Schutzvorrichtungen)
Der Funktionsblock E-GATE überprüft den Status der
Eingänge
In
einer
x
Schutzvorrichtungen oder Sicherheitsdurchgänge. Sollten
die bewegliche Schutzvorrichtung oder die Tür des
Sicherheitsdurchgangs geöffnet sein, ist der Ausgang
OUTPUT 0 (FALSE). Andernfalls ist der Ausgang 1 (TRUE).
Die Parameter
Eingangstypen:
Doppelter NC – Gestattet den Anschluss von Bauteilen mit
zwei Ruhekontakten
Doppelter NC/NO – Gestattet den Anschluss von Bauteilen
mit einem Arbeits- und einem Ruhekontakt.
Bei inaktiver Eingang (Block mit Ausgang FALSE), schließen:
- Kontakt NO an die Klemme an IN1 entsprechenden.
- Kontakt NC an Klemme IN2 entspricht.
Manueller Reset: Ist dies ausgewählt, wird die Bitte um Reset im Anschluss an jede Aktivierung der
Schutzvorrichtung / des Sicherheitsdurchgangs aktiviert. Andernfalls folgt die Aktivierung des
Ausgangs direkt dem Zustand der Eingänge.
Der Reset kann zweierlei Typs sein: Manuell und überwacht. Wird die Option Manuell gewählt, wird
nur der Übergang des Signals von 0 auf 1 überprüft. Im Fall Überwacht wird der doppelte
Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.
Achtung: Im Fall der Aktivierung von Reset muss der Eingang nach denen verwendet werden,
die vom Funktionsblock selbst verwendet werden. Bsp.: Werden Input 1 und 2 für den
Funktionsblock verwendet, muss das Input 3 für den Reset verwendet werden.
Test Ausgänge: Gestattet es auszuwählen, welche Signale des Testausgangs an die Kontakte der
Bauteile übertragen werden sollen.
46
PROGRAMMIERBARES SICHERHEITSMODULS
Vorrichtung
für
bewegliche
8541403 • 19/07/2021 • Rev.1
