INTFBK_IN / INTFBK_OUT (max. Anzahl = 8)
Dieser Operator kann verwendet werden, um logische Schleifen zu erstellen oder den
Ausgang eines funktionellen Blocks mit dem Eingang eines anderen funktionellen Blocks
zu verbinden. IntFbk setzt sich aus IntFbk_In und IntFbk_Out zusammen; nach einer
Verzögerung des logischen Zyklus MZERO nimmt jede IntFbk_In den gleichen logischen
Wert an, wie die entsprechende IntFbk_Out.
INTFBK_IN
(Schema
linke
Seite)
Das Element „IntFbk_Out" muss eine Nummer haben, die, durch das entsprechende
„IntFbk_In" aufgerufen, die gewünschte Verbindung ermöglicht.
Wenn die Feedbackkreise nicht sorgfältig ausgelegt sind, könnten sie gefährliche
Systemschwankungen auslösen und dadurch das System instabil machen. Ein instabiles
System kann schwerwiegende Folgen für den Benutzer haben, wie z.B. schwere Verletzungen
oder Tod.
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS

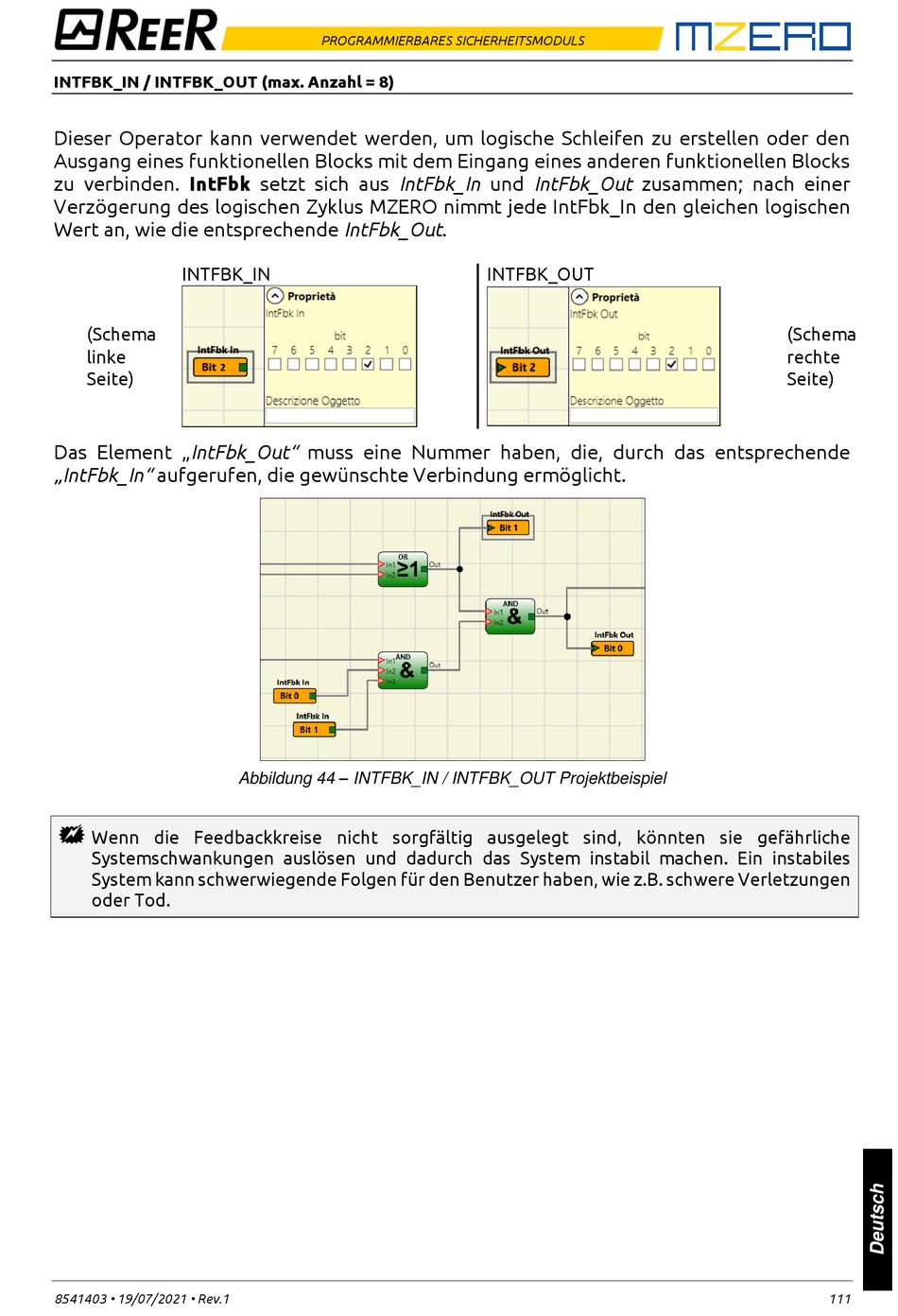

Abbildung 44 – INTFBK_IN / INTFBK_OUT Projektbeispiel
INTFBK_OUT
(Schema
rechte
Seite)
