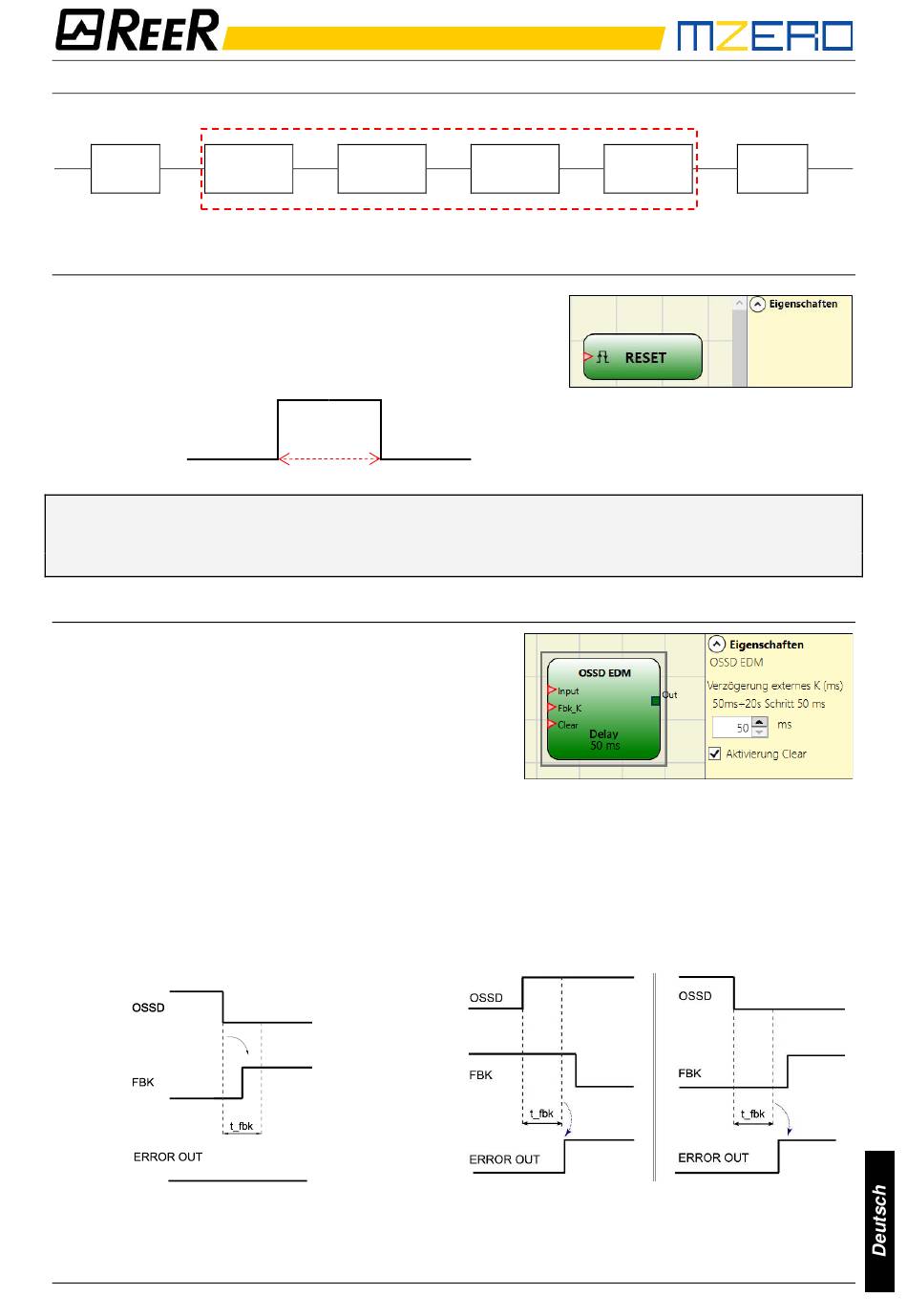

Logisches Blockschaltbild einer Sicherheitsfunktion, die das Netzwerk verwendet
INPUT
RESET
Dieser Operator erzeugt einen Reset des Systems, wenn auf
dem entsprechenden Eingang ein doppelter OFF-ON-OFF-
Übergang mit einer Dauer von weniger als 5 s vorliegt.
IN
➔
Sollte die Zeit > 5s betragen, wird kein RESET ausgelöst.
➔
Kann verwendet werden, um Störungen zurückzusetzen, ohne die Systemversorgung
unterbrechen zu müssen.
OSSD EDM (max. Anzahl = 32)
Der Block OSSD EDM gestattet die Kontrolle eines EDM-
Feedbacks in Bezug auf einen Sicherheitsausgang unter
Verwendung eines allgemeinen Eingangs von MZERO.
Der Ausgang OUT des Blocks kann nur an einen
Sicherheitsausgang angeschlossen werden (OSSD).
Auf diesem Ausgang muss die externe Kontrolle der
Zeiten k deaktiviert sein.
Befindet sich das OUTPUT der angeschlossenen OSSD auf hoher Ebene (TRUE), muss das
•
Signal Fbk_K sich innerhalb der eingegebenen Zeit auf niedriger Ebene (FALSE) befinden
und umgekehrt.
Andernfalls wechselt der Ausgang OUTPUT auf niedrige Ebene (FALSE) und die Störung
•
durch Blinken der der OSSD im Fehlerzustand entsprechenden Led CLEAR angezeigt.
Ist Aktivierung Error Out ausgewählt, wird auf dem angeschlossenen Ausgangsblock der Ausgang
ERROR OUT mit falschem Feedback-Signal aktiviert (externe Zeit K überschritten).
Beispiel einer OSSD mit korrektem Feedback-
Signal: In diesem Fall ERROR OUT=FALSE
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
MZERO n°1
MZERO n°2
t
t < 5s
MZERO n°3
LOGIK (NETZ)
Beispiel einer OSSD mit falschem Feedback-Signal
(externe Zeit K überschritten):
In diesem Fall ERROR OUT=TRUE
MZERO n°4
OUTPUT
109
