Gleichzeitigkeit (ms): Stets aktiv. Bestimmt die maximale Zeit (in msec), die zwischen den
Kommutationen der unterschiedlichen von den externen Kontakten kommenden Signalen
verstreichen darf.
Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den Funktionsblock erkannt
wird angezeigt.
Objektbeschreibung: Gestattet das Einfügen eines beschreibenden Textes der Funktion des
Bauteils. Dieser Text wird nur im oberen Teil des Symbols eingeblendet.

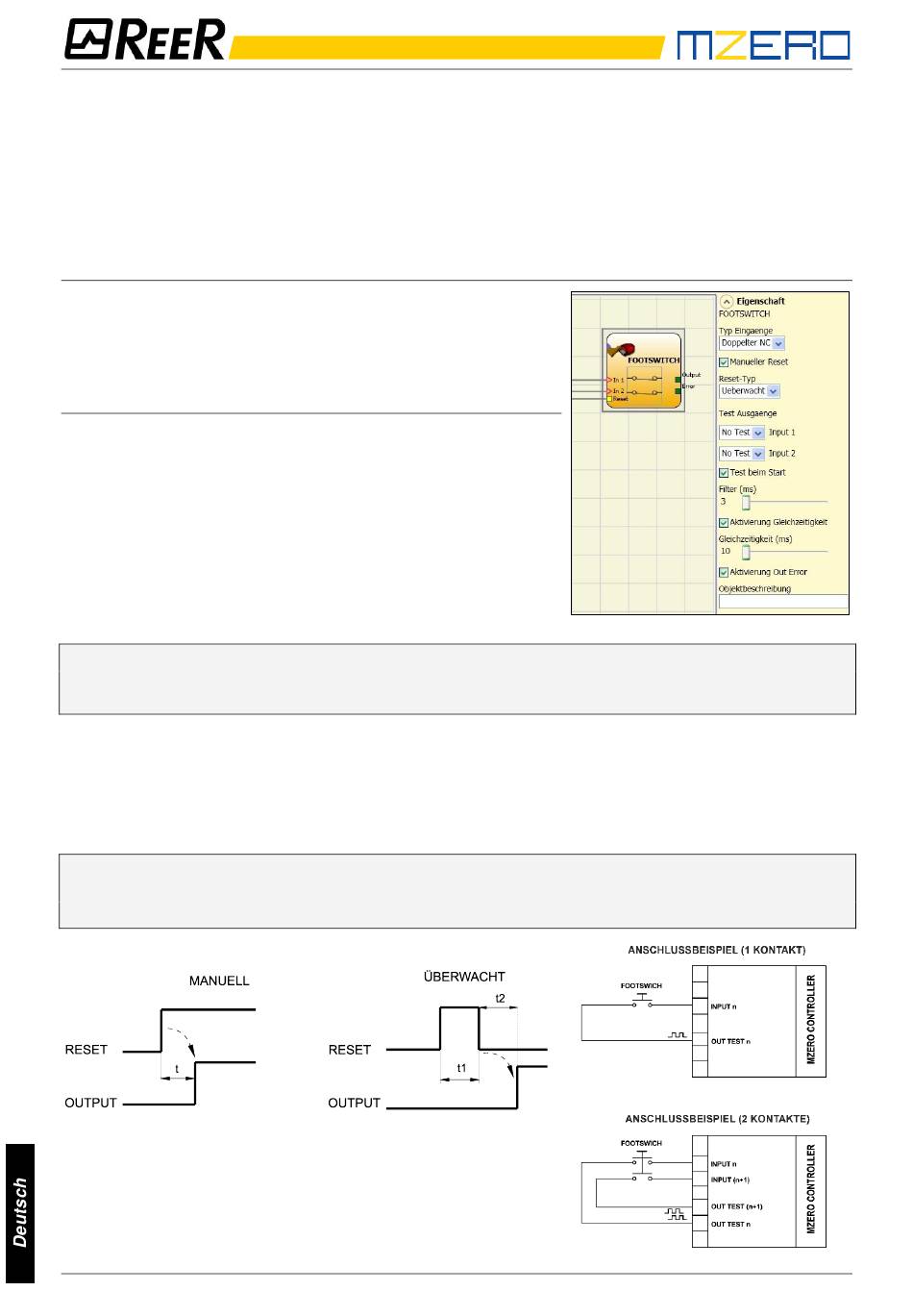

FOOTSWITCH (Sicherheitspedal)
Der Funktionsblock FOOTSWITCH überprüft den Status der
Eingänge In
einer Sicherheitsvorrichtung mit Pedal. Sollte
x
das Pedal nicht betätigt sein, ist der Ausgang OUTPUT 0
(FALSE). Andernfalls ist der Ausgang 1 (TRUE).
Die Parameter
Eingangstypen:
Einzelner NC – Gestattet den Anschluss von Pedalen mit
einem Ruhekontakt
Einzelner NO – Gestattet den Anschluss von Pedalen mit
einem Arbeitskontakt
Doppelter NC – Gestattet den Anschluss von Pedalen mit
zwei Ruhekontakten
Doppelter NC/NO – Gestattet den Anschluss von Pedalen
mit einem Arbeits- und einem Ruhekontakt.
➔
Bei inaktiver Eingang (Block mit Ausgang FALSE), schließen:
- Kontakt NO an die Klemme an IN1 entsprechenden.
- Kontakt NC an Klemme IN2 entspricht.
Manueller Reset: Ist dies ausgewählt, wird die Bitte um Reset im Anschluss an jede Aktivierung der
Steuerung aktiviert. Andernfalls folgt die Aktivierung des Ausgangs direkt dem Zustand der
Eingänge.
Reset Typ: Der Reset kann zweierlei Typs sein: Manuell und überwacht. Wird die Option Manuell
gewählt, wird nur der Übergang des Signals von 0 auf 1 überprüft. Im Fall Überwacht wird der
doppelte Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.
➔
Achtung: Im Fall der Aktivierung von Reset muss der Eingang nach denen verwendet werden,
die vom Funktionsblock selbst verwendet werden. Bsp.: Werden Input 1 und 2 für den
Funktionsblock verwendet, muss das Input 3 für den Reset verwendet werden.
t = 250ms
52
PROGRAMMIERBARES SICHERHEITSMODULS
t1 > 250ms
t2 = 250ms
8541403 • 19/07/2021 • Rev.1
