FUNKTIONSBLÖCKE VERSCHIEDENES

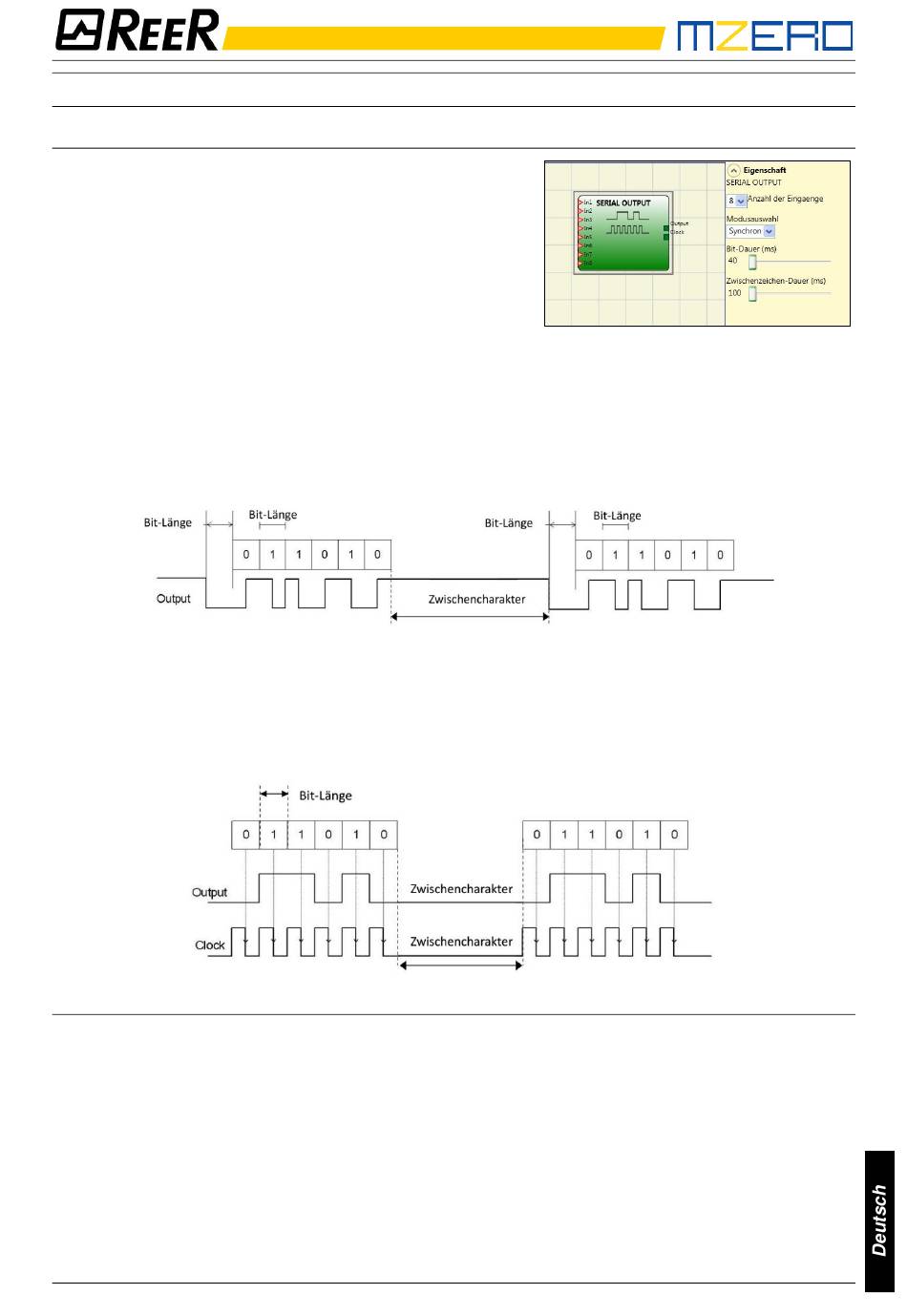

SERIAL OUTPUT (MAX. ANZAHL = 8)
Die Funktion Serial Output überträgt den Status einer
maximalen Anzahl von 8 Eingängen in den Ausgang und
bringt sie in serielles Format.
Funktionsprinzip
Diese Funktion überträgt den Status aller angeschlossenen
Eingänge mit zwei unterschiedlichen Methoden auf den
Ausgang:
Asynchrone Methode der Serialisierung:
1) Der Status der ruhenden Linie ist 1 (TRUE);
2) Signal des Beginns der Datenübertragung ist 1 Bit = 0 (FALSE);
3) Übertragung von n Bit mit dem Status der angeschlossenen Eingänge kodiert mit der Methode
Manchester:
Status 0: Anfangsgrenze Signal in der Mitte des Bits
-
Status 1: Schlussgrenze Signal in der Mitte des Bits
-
4) Zwischenzeichen auf 1 (TRUE), um die Synchronisierung eines externen Geräts zu gestatten.
Bei der Asynchronen Methode ist daher der Ausgang Clock nicht vorhanden.
Synchrone Methode der Serialisierung:
1) Der Ausgang und Clock im Ruhezustand sind 0 (FALSE);
2) Übertragung von n Bits mit Status der Eingänge unter Verwendung von OUTPUT als Daten, CLOCK als
Zeitenbasis;
3) Zwischencharakter auf 0 (FALSE), um die Synchronisierung des externen Geräts zu gestatten
Parameter
Anzahl der Eingänge: Definiert die Anzahl der Eingänge des funktionellen Blocks 2...8 (asynchron) bzw. 3...8
(synchron).
Bit-Dauer (ms): In dieses Feld den Wert eingeben, der der Dauer jedes einzelnen Bits entspricht (Eingang n),
aus dem sich die Impulsreihe zusammensetzt, die die Übertragung bildet.
40 ms ...200 ms (Step 10ms)
-
250 ms...0.95 s (Step 50 ms)
-
Dauer Zwischenzeichen (ms): In dieses Feld die Zeit eingeben, die zwischen der Übertragung der
Impulsreihe und der nachfolgenden verstreichen muss.
100ms...2.5s (Step 100ms)
-
3s...6s (Step 500ms)
-
