PROGRAMMIERBARES SICHERHEITSMODULS
PRE-RESET (MZERO) (max. Anzahl = 32 einschließlich der anderen RESTART-Operatoren)
Der PRE-RESET-Operator kann verwendet werden,
wenn nicht die Möglichkeit besteht, über einen
einzigen Reset-Taster in einer Position zu verfügen, von
der aus man den Gefahrenbereich vollkommen
überblicken kann.
In diesem Fall muss ein Pre-Reset-Taster im Inneren des
Gefahrenbereichs (an einer Stelle, von der aus man den
gesamten Bereich überblicken kann) und ein zweiter
Taster des tatsächlichen Resets außerhalb des
Gefahrenbereichs verwendet werden.
Für jeden der beiden Eingänge, Pre-Reset und Reset, wird immer der Übergang 0->1->0
berücksichtigt, der, um als gültig betrachtet zu werden, 0->1->0 muss eine maximale Dauer von 5
Sekunden haben.
Die Parameter
Zeit: Der externe Reset ist operativ, wenn er innerhalb eines vom Benutzer im Bereich 6...120 s
konfigurierbaren festgelegten Zeitraum betätigt wird.
Belegungspflicht: Ist dies ausgewählt, muss ein Wert in das der Anzahl der Belegungen
entsprechende Feld eingegeben werden. Das System überprüft, ob vom Übergang des Pre-Reset-
Signals zum Übergang des Reset-Signals keine Anzahl von Belegungen (Übergang 1-0 des In-
Signals) über der eingegebenen maximalen Anzahl doch in jedem Fall über 0 erfolgt.
Reset-Anfrage: Durch Aktivieren dieses Punkts wird ein Ausgang von diesem Operator zur
Verfügung gestellt. Dieses Signal befindet sich ab dem Übergang des Pre-Reset-Signals und bis
zum Ende der zulässigen Zeitdauer bzw. bis zum nächsten Übergang des Reset-Signals auf 1.
Aktivierung Clear: Ist dies ausgewählt, wird ein Eingang zum Zurücksetzen der Speicherung
aktiviert.

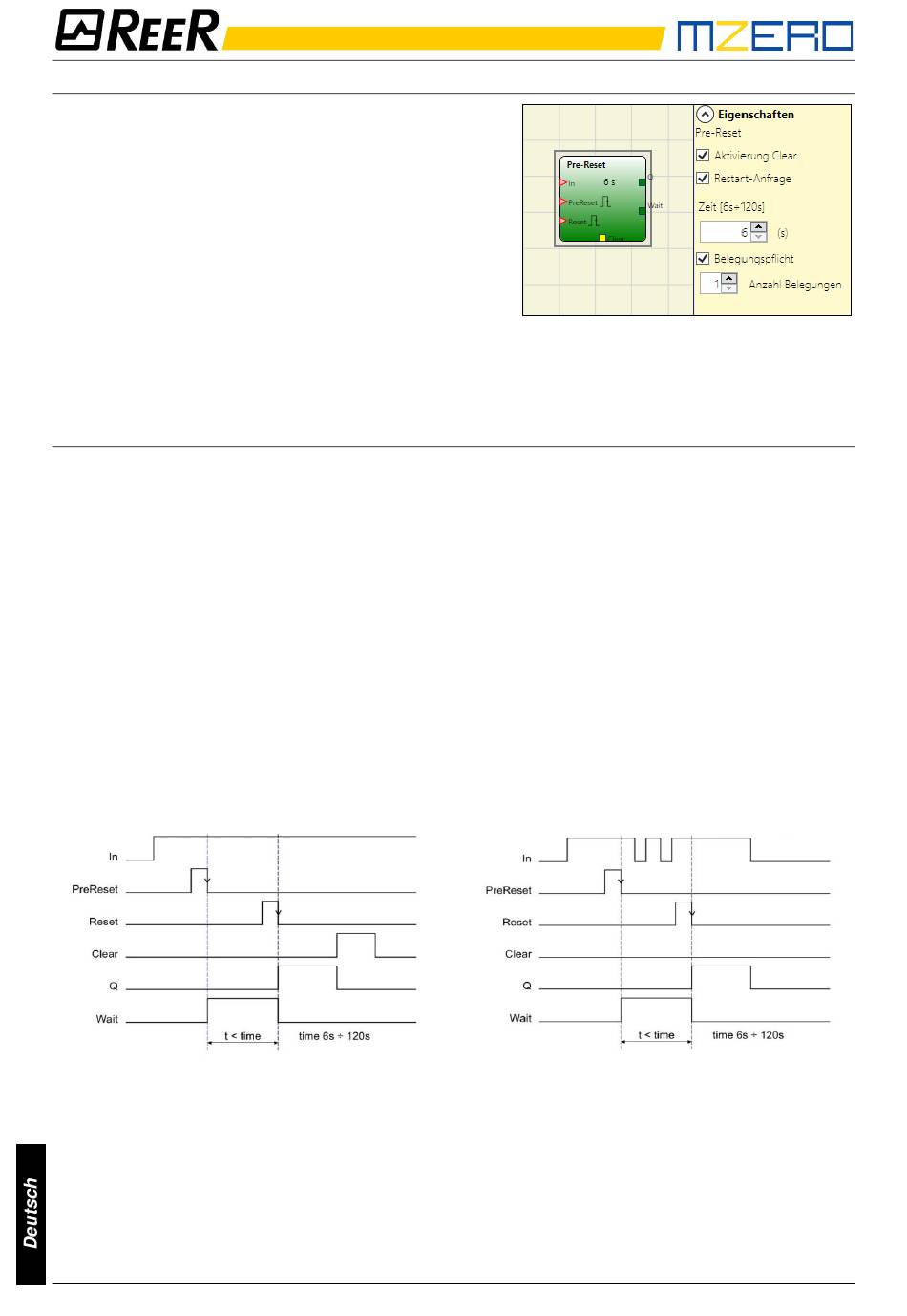

Das Verhalten des PRE-RESET-Operators ist in den folgenden Abbildungen schematisch dargestellt:
KEINE UNTERBRECHUNGSBEDINGUNG
MIT UNTERBRECHUNGSBEDINGUNG (2 Unterbrechungen)
74
8541403 • 19/07/2021 • Rev.1
