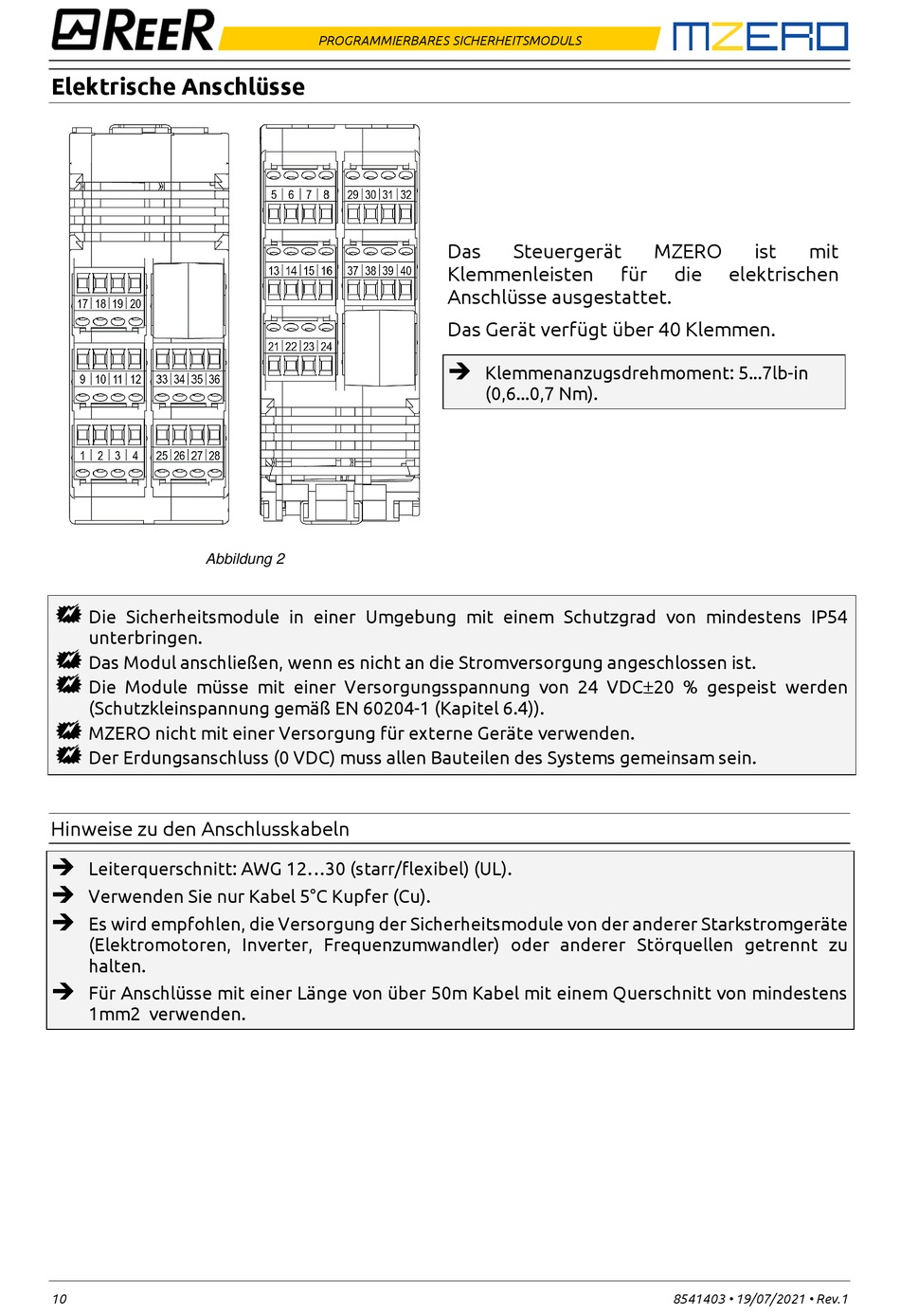

Elektrische Anschlüsse
Abbildung 2
Die Sicherheitsmodule in einer Umgebung mit einem Schutzgrad von mindestens IP54
unterbringen.
Das Modul anschließen, wenn es nicht an die Stromversorgung angeschlossen ist.
Die Module müsse mit einer Versorgungsspannung von 24 VDC20 % gespeist werden
(Schutzkleinspannung gemäß EN 60204-1 (Kapitel 6.4)).
MZERO nicht mit einer Versorgung für externe Geräte verwenden.
Der Erdungsanschluss (0 VDC) muss allen Bauteilen des Systems gemeinsam sein.
Hinweise zu den Anschlusskabeln
➔
Leiterquerschnitt: AWG 12...30 (starr/flexibel) (UL).
➔
Verwenden Sie nur Kabel 5°C Kupfer (Cu).
➔
Es wird empfohlen, die Versorgung der Sicherheitsmodule von der anderer Starkstromgeräte
(Elektromotoren, Inverter, Frequenzumwandler) oder anderer Störquellen getrennt zu
halten.
➔
Für Anschlüsse mit einer Länge von über 50m Kabel mit einem Querschnitt von mindestens
1mm2 verwenden.
10
PROGRAMMIERBARES SICHERHEITSMODULS
Das
Klemmenleisten
Anschlüsse ausgestattet.
Das Gerät verfügt über 40 Klemmen.
➔
Klemmenanzugsdrehmoment: 5...7lb-in
(0,6...0,7 Nm).
Steuergerät
MZERO
für
die
8541403 • 19/07/2021 • Rev.1
ist
mit
elektrischen
