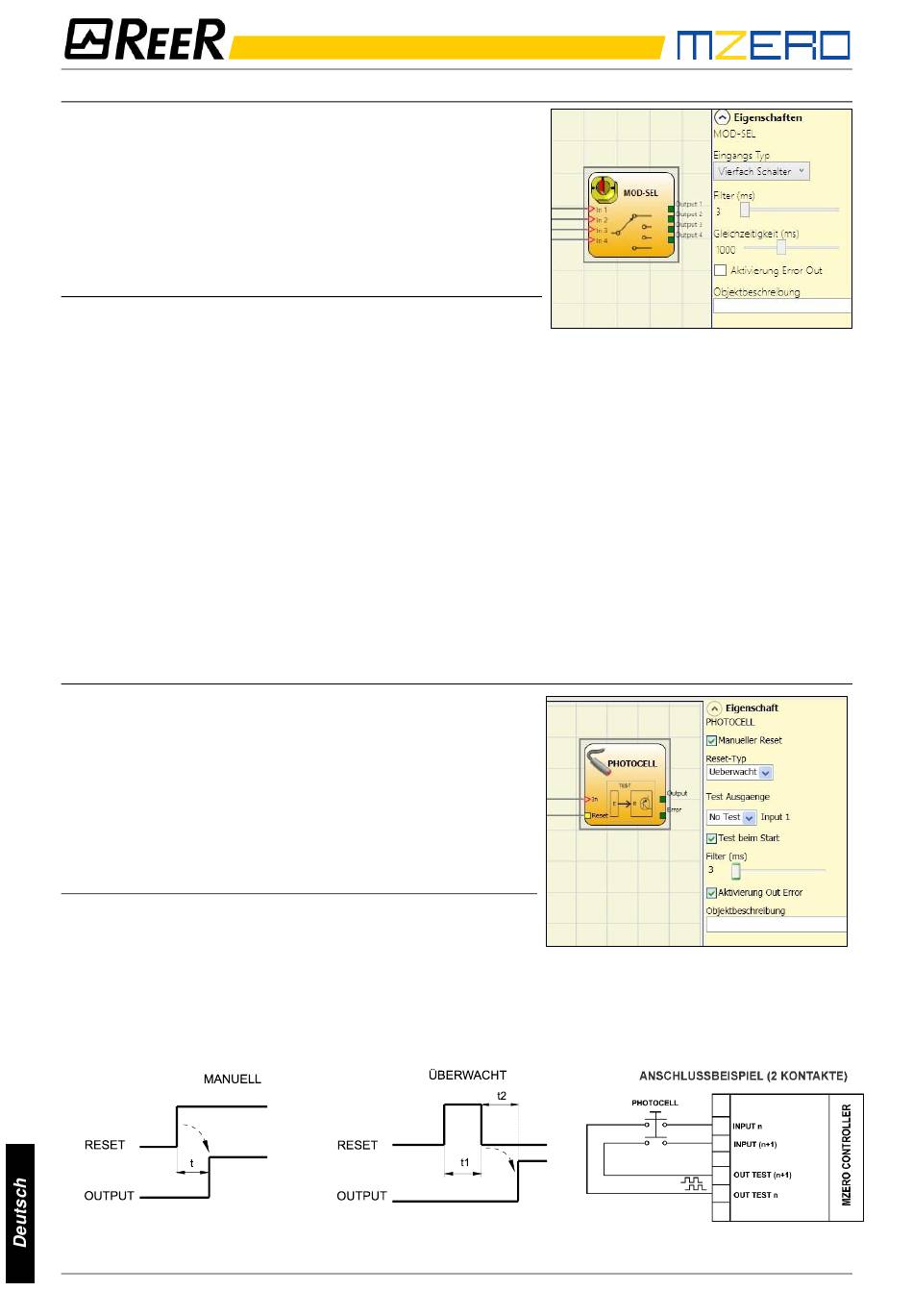

MOD-SEL (Sicherheitsschalter)
Der Funktionsblock MOD-SEL überprüft den Status der
Eingänge In x von einem Betriebsartwähler (bis zu 4
Eingänge). Sollte sich nur einer der Eingänge auf 1 (TRUE)
befinden, befindet sich der entsprechende Ausgang auf 1
(TRUE). In den verbleibenden Fällen, d.h., bei allen
Eingängen auf 0 (FALSE) oder mehr als einem Eingang auf
1 (TRUE) sind dann alle Ausgänge 0 (FALSE).
Die Parameter
Eingangstypen:
- Doppelter Wähler – Gestattet den Anschluss von
2-Wege-Betriebsartwählern.
- Dreifacher Wähler – Gestattet den Anschluss von 3-Wege-Betriebsartwählern.
- Vierfacher Wähler – Gestattet den Anschluss von 4-Wege-Betriebsartwählern.
Filter (ms): Gestattet die Filterung der von dem Betriebsartwähler kommenden Signale. Dieser
Filter ist von 3 bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge auf den Kontakten. Die
Dauer dieses Filters beeinflusst die Gesamtreaktionszeit des Moduls.
Gleichzeitigkeit (ms): Stets aktiv. Bestimmt die maximale Zeit (in msec), die zwischen den
Kommutationen der unterschiedlichen von den externen Kontakten kommenden Signalen
verstreichen darf.
Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den Funktionsblock erkannt
wird angezeigt.
Objektbeschreibung: Gestattet das Einfügen eines beschreibenden Textes der Funktion des
Bauteils. Dieser Text wird nur im oberen Teil des Symbols eingeblendet.
PHOTOCELL (Sicherheitsfotozelle)
Der Funktionsblock PHOTOCELL überprüft den Status des
Eingangs
In
einer
optoelektronischen Sicherheitsfotozelle.
Sollte der Radius der Fotozelle erfasst werden (Ausgang
Fotozelle FALSE), ist der Ausgang OUTPUT 0 (FALSE).
Andernfalls ist bei Radius frei und Ausgang auf 1 (TRUE)
der Ausgang OUTPUT 1 (TRUE).
Die Parameter
Manueller Reset: Ist dies ausgewählt, wird die Bitte um
Reset im Anschluss an jede Aktivierung der Sicherheits-
Fotozelle aktiviert. Andernfalls folgt die Aktivierung des
Ausgangs direkt dem Zustand der Eingänge.
Reset-Typ: Der Reset kann zweierlei Typs sein: Manuell und überwacht. Wird die Option Manuell
gewählt, wird nur der Übergang des Signals von 0 auf 1 überprüft. Im Fall Überwacht wird der
doppelte Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.
t = 250ms
54
PROGRAMMIERBARES SICHERHEITSMODULS
nicht
automatisch
t1 > 250ms
t2 = 250ms
gesteuerten
8541403 • 19/07/2021 • Rev.1
