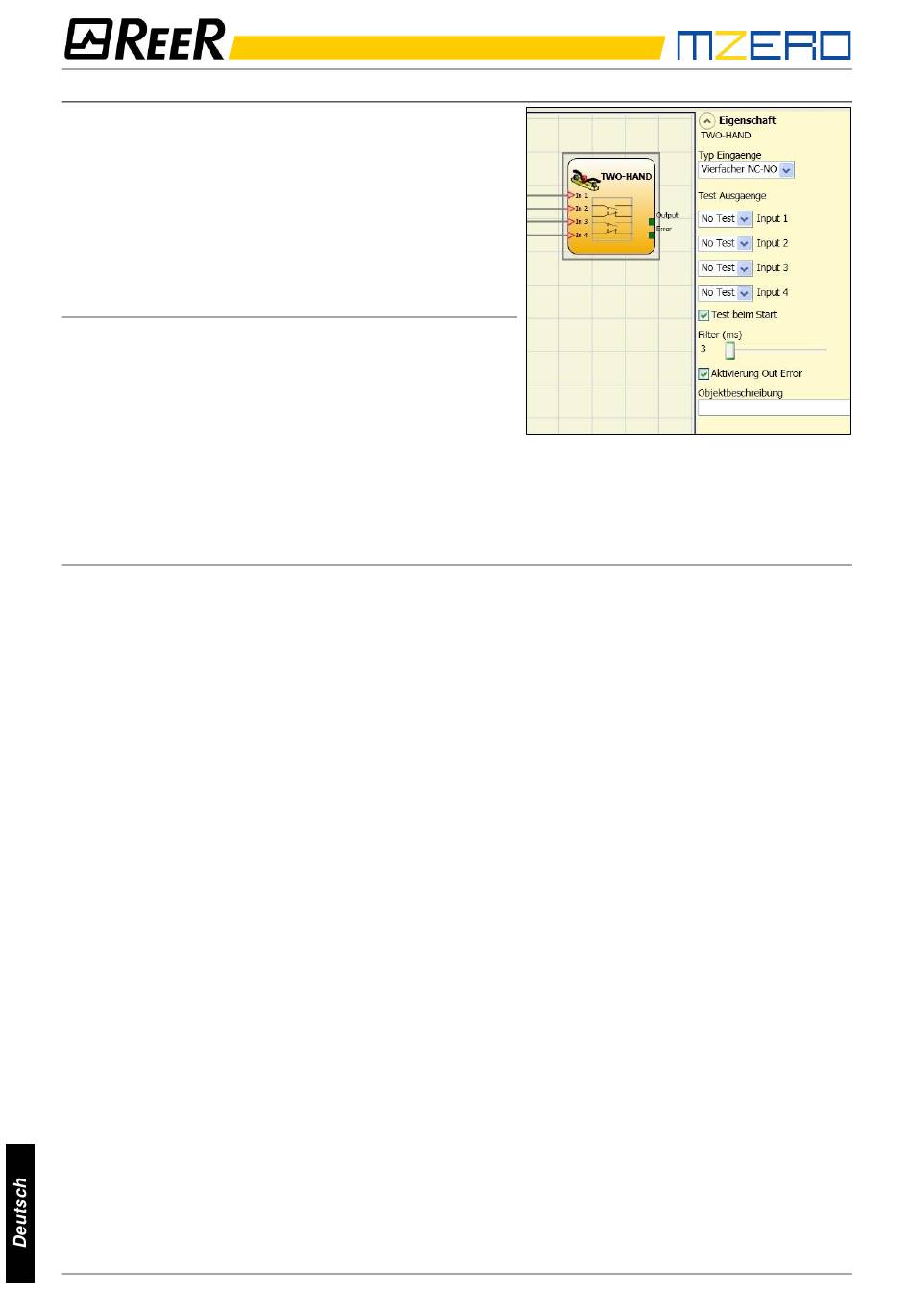

TWO-HAND (Zweihandsteuerung)
Der funktionelle Block TWO-HAND überprüft den
Status der Eingänge In
Zweihandsteuerungsvorrichtung.
Sollte ein gleichzeitiges Betätigen (innerhalb von
max. 500 msec) der beiden Tasten erfolgen, ist der
Ausgang OUTPUT 1 (TRUE) und dieser Status dauert bis
zum Loslassen der Tasten an. Andernfalls bleibt der
Ausgang 0 (FALSE).
Die Parameter
Eingangstypen:
- Doppelter NO – Gestattet den Anschluss von
Zweihandsteuerungen, die aus einem
Arbeitskontakt für jede der beiden Tasten bestehen
.
(EN 574 III A)
- Doppelter NO-NC – Gestattet den Anschluss von
Zweihandsteuerungen, die aus einem doppelten Arbeits-/Ruhekontakt für jede der beiden
Tasten bestehen (EN 574 III C).
Vierfacher NC/NO korrekter Anschluss
- Kontakte NO an Klemme, die IN1, IN3 entspricht
- Kontakte NC an Klemme, die IN2, IN4 entspricht
Test Ausgänge: Gestattet es auszuwählen, welche Signale des Testausgangs an die
Zweihandsteuerung übertragen werden sollen.
Finden und Verwalten eventueller Kurzschlüsse zwischen den Leitungen. Um diese
Kontrolle zu aktivieren, müssen die Ausgangssignale der Prüfungen (unter den
verfügbaren) konfiguriert werden.
Test beim Start: Ist dies ausgewählt, aktiviert dies den Test beim Start des externen Bauteils
(Zweihandsteuerung). Dieser Test erfordert das Betätigen und Loslassen (innerhalb der max.
Gleichzeitigkeit von 500 msec) der beiden Tasten, um eine komplette Funktionsprüfung
durchzuführen und den Output-Ausgang zu aktivieren. Diese Kontrolle wird nur beim Start der
Maschine verlangt (Einschalten des Moduls).
Filter (ms): Gestattet die Filterung der von der Zweihandsteuerung kommenden Signale. Dieser
Filter ist von 3 bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge auf den Kontakten. Die
Dauer dieses Filters beeinflusst die Gesamtreaktionszeit des Moduls.
Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den Funktionsblock erkannt
wird angezeigt.
Objektbeschreibung: Gestattet das Einfügen eines beschreibenden Textes der Funktion des
Bauteils. Dieser Text wird nur im oberen Teil des Symbols eingeblendet.
56
PROGRAMMIERBARES SICHERHEITSMODULS
einer
x
Diese zusätzliche Kontrolle gestattet das
8541403 • 19/07/2021 • Rev.1
