SIMULATOR-MERKMALE
Dieser Simulator wurde als reine Planungshilfe bei der Auslegung der Sicherheitsfunktion
konzipiert.
Das Ergebnis der Simulation darf nicht als eine Bestätigung für die Eignung des Projekts
betrachtet werden.
Das Ergebnis für die Sicherheitsfunktion muss stets, sowohl unter dem Gewichtspunkt der
Hardware als auch dem der Software, in einer realen Situation und nach den geltenden
Bestimmungen bestätigt werden, wie zum Beispiel ISO/EN 13849-2: Validierung oder IEC/EN
62061: Kapitel 8 - Validierung eines sicherheitsbezogenen elektrischen Steuersystems.
Die die Sicherheit der MZERO-Konfiguration betreffenden Parameter sind im MZD-Software-
Report zu finden.
Die Simulator ist nur verfügbar, wenn der MZERO vom PC getrennt ist.
In der oberen Symbolleiste gibt es zwei neue grüne Symbole:
Diese Symbole beziehen sich auf die neue Simulatorfunktion.
•
Das erste Symbol
schematischen Simulator (sowohl statisch als auch dynamisch), in dem der Benutzer den
Eingang des Inputs aktivieren kann, um den geladenen Plan zu überprüfen.
•
Das zweite Symbol
Datei der Stimuli gesteuerten Simulator, der auch das Einblenden der gewünschten Spuren
in einem eigenen Graphen vorsieht.
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS

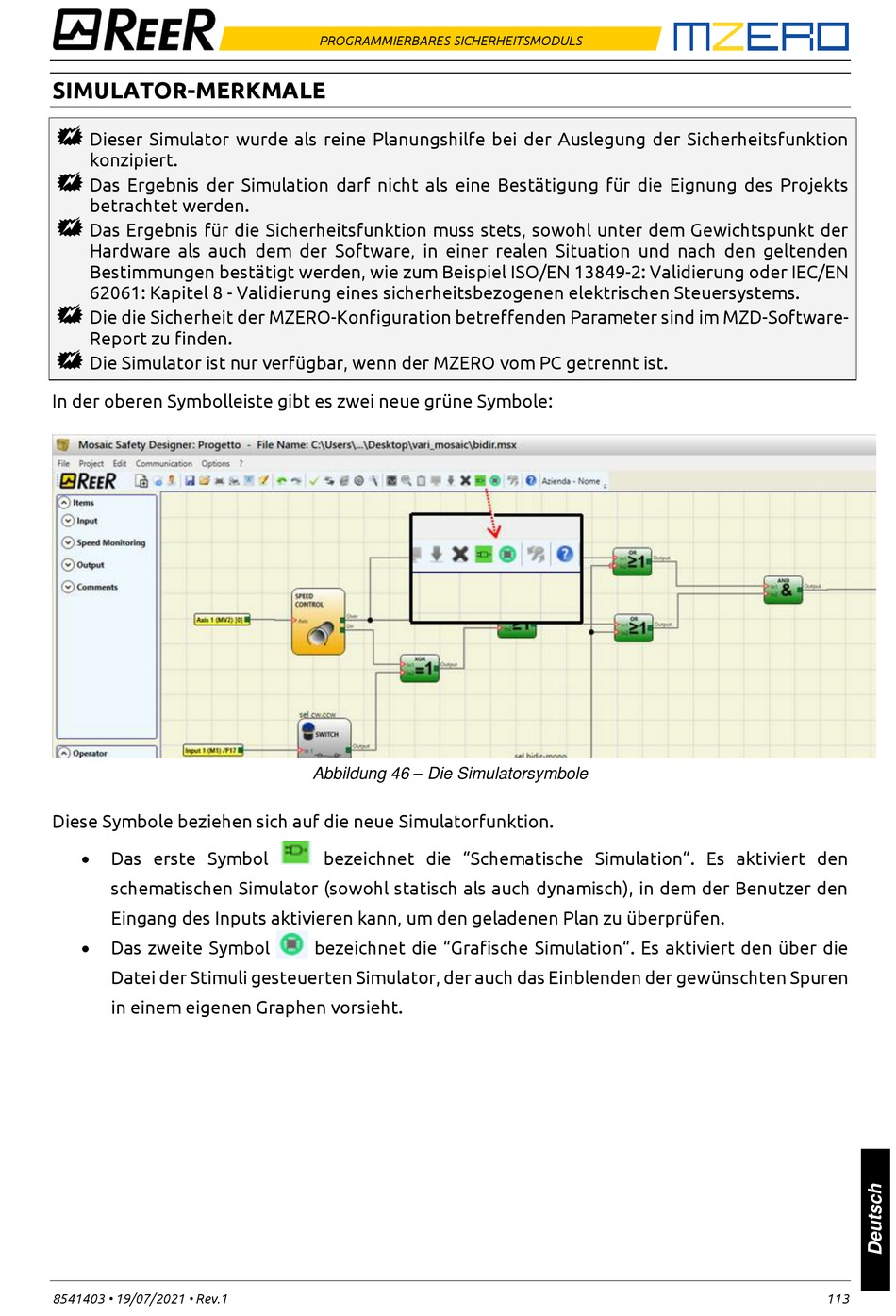

Abbildung 46 – Die Simulatorsymbole
bezeichnet die "Schematische Simulation". Es aktiviert den
bezeichnet die "Grafische Simulation". Es aktiviert den über die
113
