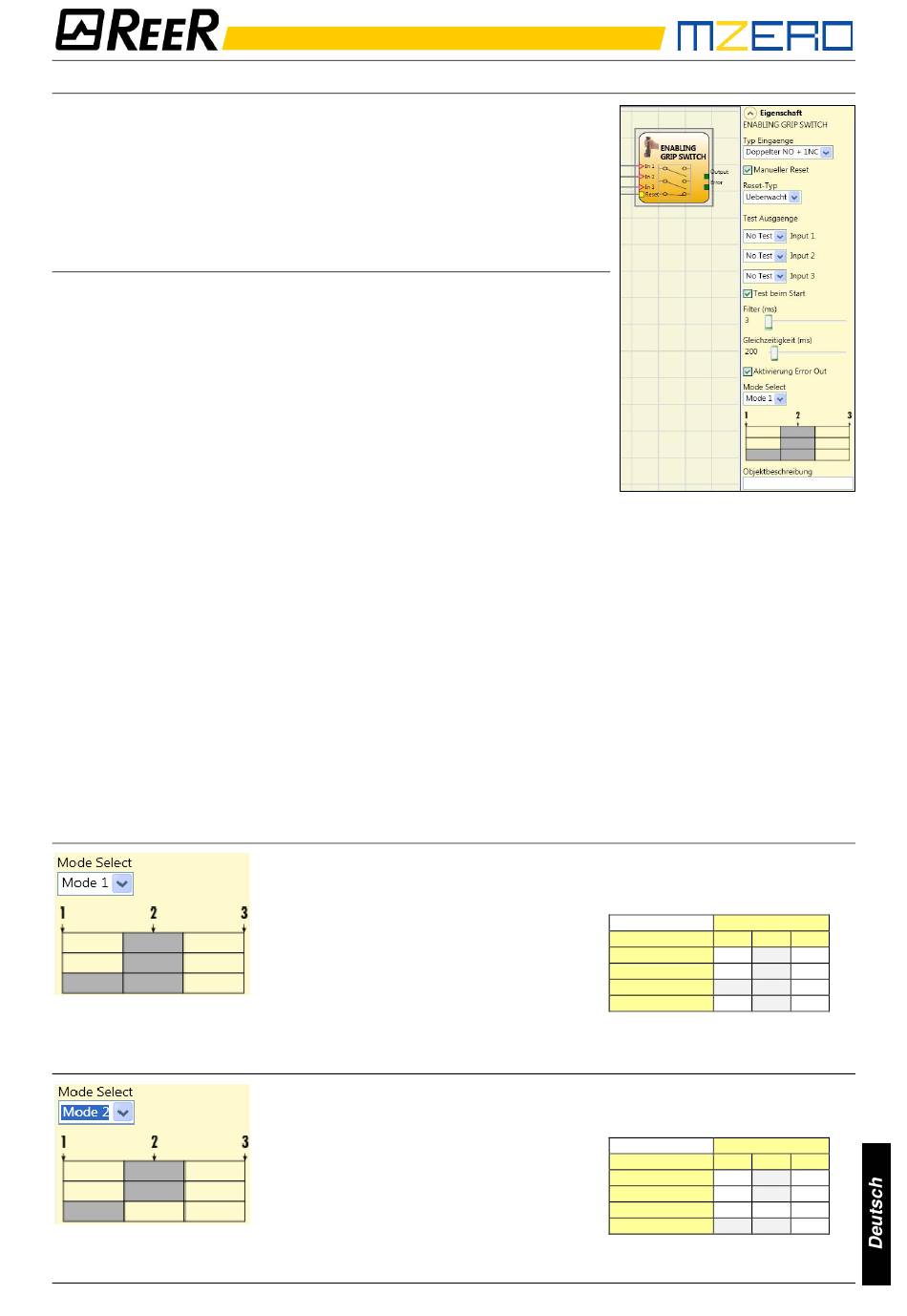

ENABLING GRIP SWITCH

Der funktionelle Block ENABLING GRIP SWITCH überprüft den
Status der Eingänge In x einer gehaltenen Steuervorrichtung. Sollte
die Steuerung nicht betätigt (Position 1) oder vollständig gedrückt
sein (Position 3), ist der Ausgang OUTPUT 0 (FALSE). Sollte sie zur
Hälfte gedrückt sein (Position 2), ist der Ausgang 1 (TRUE).
Beziehen Sie sich auf die Wahrheitstabelle am Seitenende.
Die Parameter
Eingangstypen:
- Doppelter zwangsgeführter Kontakt – Gestattet den Anschluss
einer Steuerung mit gehaltener Betätigung bestehend aus zwei
zwangsgeführten Kontakten.
- Doppelter zwangsgeführter Kontakt +1 Arbeitskontakt –
Gestattet den Anschluss der Steuerung bestehend aus
2 zwangsgeführten Kontakten + 1 Arbeitskontakt.
Test-Ausgänge: Ermöglicht es auszuwählen, welche Signale des
Testausgangs an den Sensor übertragen werden sollen. Diese
zusätzliche Kontrolle gestattet das Finden und Verwalten
eventueller Kurzschlüsse zwischen den Leitungen. Um diese
Kontrolle zu aktivieren, müssen die Ausgangssignale der Prüfungen (unter den verfügbaren)
konfiguriert werden.
Test beim Start: Ist dies ausgewählt, aktiviert dies den Test beim Start des externen Bauteils
(ENABLING GRIP). Dieser Test erfordert das Betätigen und Loslassen der Vorrichtung, um eine
komplette Funktionsprüfung durchzuführen und den Output-Ausgang zu aktivieren. Diese
Kontrolle wird nur beim Start der Maschine verlangt (Einschalten des Moduls).
Gleichzeitigkeit (ms): Stets aktiv. Bestimmt die maximale Zeit (in msec), die zwischen den
Kommutationen der unterschiedlichen von den externen Kontakten kommenden Signalen
verstreichen darf.
Filter (ms): Gestattet die Filterung der von der Steuerung der Vorrichtung kommenden Signale.
Dieser Filter ist von 3 bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge auf den
Kontakten. Die Dauer dieses Filters beeinflusst die Gesamtreaktionszeit des Moduls.
Tabelle Modus1 (Vorrichtung 2NO + 1NC)
Tabelle Modus2 (Vorrichtung 2NO + 1NC)
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
POSITION 1: Vollkommen losgelassene Steuerung
POSITION 2: halb gedrückte Steuerung
POSITION 3: Vollkommen gedrückte Steuerung
(nur mit 2NO+1NC)
POSITION 1: Vollkommen losgelassene Steuerung
POSITION 2: halb gedrückte Steuerung
POSITION 3: Vollkommen gedrückte Steuerung
(nur mit 2NO+1NC)
Position
Eingang
1
2
3
EING1
0
1
0
EING2
0
1
0
EING3
1
1
0
OUT
0
1
0
Position
Eingang
1
2
3
EING1
0
1
0
EING2
0
1
0
EING3
1
0
0
OUT
0
1
0
61
