PROGRAMMIERBARES SICHERHEITSMODULS

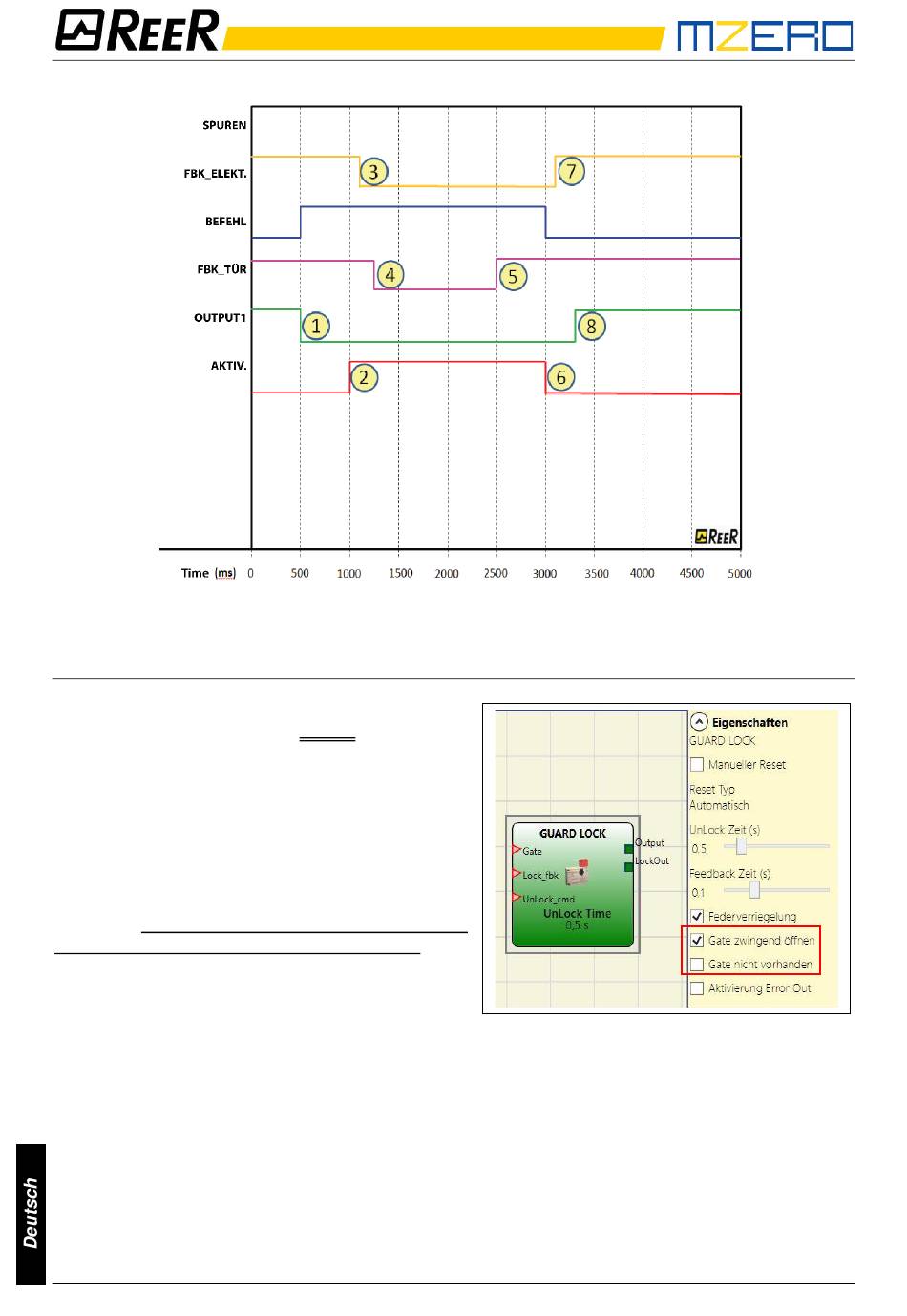

Abbildung 35 - Verlauf der Spuren in Bezug auf die Funktionsweise des
"Guard Lock"- Blocks in der Betriebsart mit Gate.
Betriebsart mit Verpflichtung des Gate-Öffnens
In diesem Fall darf der Benutzer den Parameter
"Gate
nicht
vorhanden"
NICHT
auswählen,
sondern muss den Parameter "Verpflichtung Gate
öffnen" wählen.
Der Eingang Gate muss notwendigerweise an ein
Input-Element des Typs "E-GATE" angeschlossen
sein (siehe Kapitel E-GATE (Vorrichtung für
bewegliche Schutzvorrichtungen) auf S.46), das
den Status der Tür /des Tors erfasst.
HINWEIS: IN DIESEM MODUS MUSS DAS INPUT
"GATE" DAS ÖFFNEN DER TÜR BESTÄTIGEN.
Der Eingang Lock_Fbk muss notwendigerweise an
ein Input-Element des Typs "LOCK FEEDBACK"
angeschlossen
sein
(siehe
Kapitel
LOCK
FEEDBACK S. 49), das den Status des Elektromagneten der Verriegelung erfasst.
Das Input UnLock_cmd kann im Schaltplan beliebig angeschlossen werden und bestimmt die
Anfrage der Freigabe der Verriegelung (wenn auf LL1).
Das Output-Signal befindet sich auf Ebene LL1 (TRUE), wenn die Schutztür geschlossen und die
Verriegelung blockiert ist. Wird ein Freigabebefehl auf den Eingang UnLock_cmd angewendet,
wird das Output-Signal auf LL0 gebracht und die Verriegelung wird mit dem LockOut-Signal
freigegeben.
Das Output-Signal kann den Wert LL0 (FALSE) auch dann annehmen, wenn Fehlerbedingungen
vorliegen (zum Beispiel Tür geöffnet bei blockiertem Schutzblock, Feedback Zeit über der
maximal zulässigen, usw.).
82
8541403 • 19/07/2021 • Rev.1
