SystemTEST
Nachdem das Projekt validiert und in das Modul MZERO geladen wurde und alle
Sicherheitsvorrichtungen angeschlossen wurden, ist das Durchführen des Systemtests
obligatorisch, um die korrekte Funktionsweise zu kontrollieren.
•
Der Benutzer muss daher eine Statusänderung für alle an MZERO angeschlossenen
Sicherheitsvorrichtungen herbeiführen, um die tatsächliche Änderung des Status der
Ausgänge zu überprüfen.
•
Das Beispiel im Anschluss dient dem Verstehen der TEST-Vorgänge:
(t1) Unter
normalen
geschlossen) ist Input1 geschlossen, Input2 geöffnet und auf dem Ausgang des Blocks
E-GATE liegt eine hohe logische Ebene vor. Auf diese Weise sind die
Sicherheitsausgänge (OSSD1/2) aktiv und auf den entsprechenden Klemmen liegen 24
VDC an.
(t2) Wird die externe Vorrichtung E-Gate physisch geöffnet, ändert sich der Zustand der
Inputs und folglich des Outputs des Blocks E-GATE:
(OUT= 0 VDC--->24 VDC); der Zustand der Sicherheitsausgänge OSSD1-OSSD2
wechselt von 24 VDC auf 0 VDC. Wird diese Änderung erfasst, ist die bewegliche
Schutzvorrichtung E-GATE korrekt angeschlossen.
Zur korrekten Installation aller externen Bauteile/Sensoren beziehen Sie sich auf die
jeweiligen Installationsanleitungen.
Diese Kontrolle muss für jedes einzelne Sicherheitsbauteil ausgeführt werden, aus denen
sich unser Projekt zusammensetzt.
42
PROGRAMMIERBARES SICHERHEITSMODULS

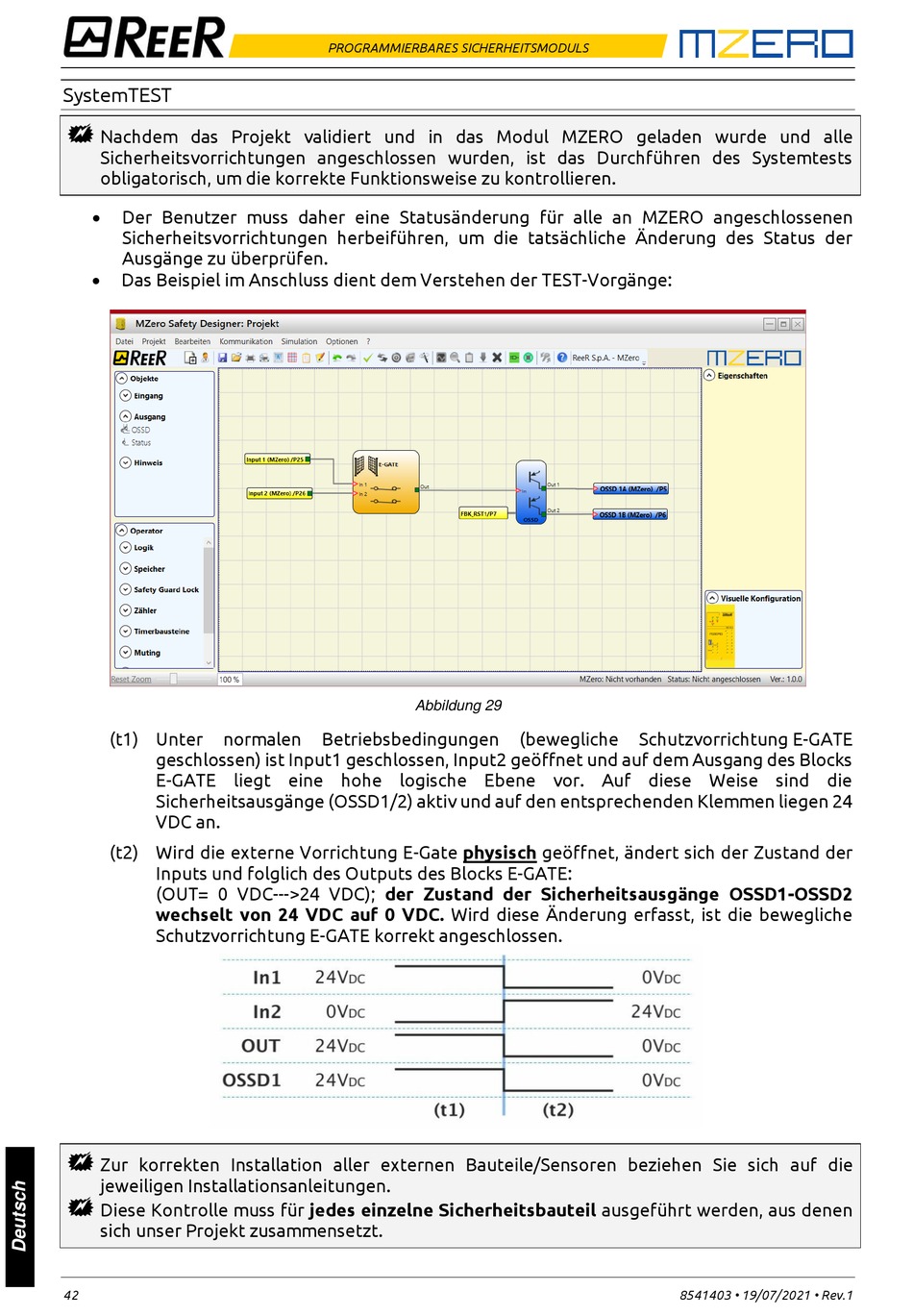

Abbildung 29
Betriebsbedingungen
(bewegliche
Schutzvorrichtung E-GATE
