Taste Simulation mit Stimuli: gestattet das Laden einer (entsprechend erstellten) Template-Datei
und beginnt danach mit der Simulation.
Am Ende der Simulation wird ein Graph mit den sich ergebenden Signalen eingeblendet.
Taste Simulation laden: gestattet das Laden einer zuvor abgeschlossenen Simulation,
vorausgesetzt, es wurde mindestens eine gespeichert.
Taste Spuren der Sichtbarkeit: gestattet die Auswahl der im Graphen anzuzeigenden Spuren
(Wellenform der Signale). Die Taste ruft, sobald sie betätigt wird, ein Pop-up-Fenster auf wie das
in Abbildung 54, über das die Spuren zu dem Graphen hinzugefügt oder daraus gelöscht werden
können.
➔
Links die Spuren, die zu dem Graphen hinzugefügt werden können. Rechts die Spuren, die
momentan eingeblendet werden und aus dem Graphen gelöscht werden können.
118
PROGRAMMIERBARES SICHERHEITSMODULS

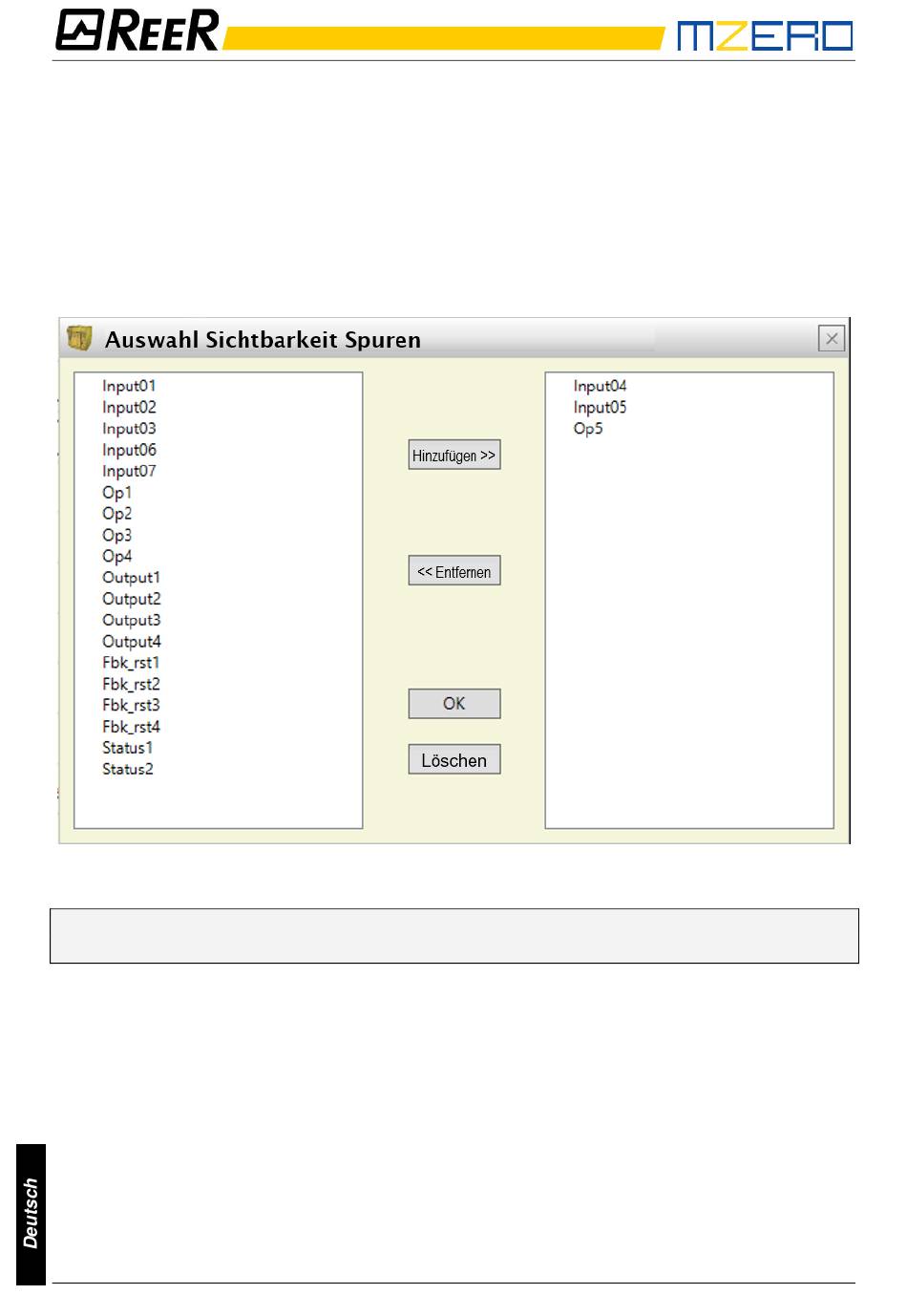

Abbildung 54 - Spuren der Sichtbarkeit.
8541403 • 19/07/2021 • Rev.1
