TIMER OPERATOREN (max. Anzahl = 32)
Die Operatoren des Typs TIMER gestatten dem Benutzer das Erzeugen eines Signals (TRUE oder
FALSE) für einen vom Benutzer bestimmten Zeitraum.

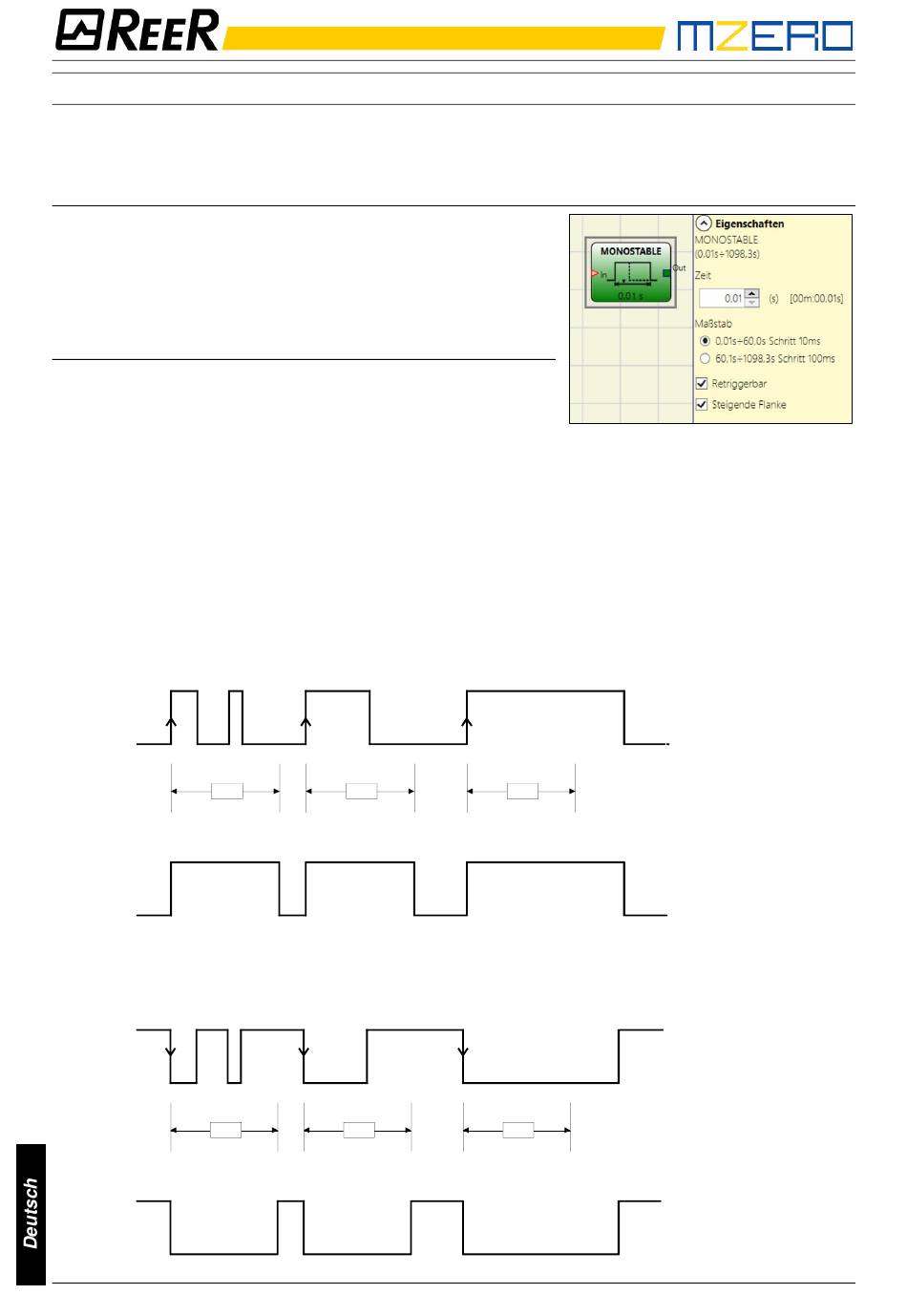

MONOSTABLE
Der Operator MONOSTABLE liefert im Ausgang Out eine
Ebene 1 (TRUE), die von der steigenden Flanke des In
aktiviert wird und dort für die eingegebene Zeit verbleibt.
Die Parameter
Zeit: Die Verzögerung kann von 10 ms bis 1098,3 s
eingegeben werden.
Maβstab: Der Benutzer kann zwei verschiedene Skalen für die
einzustellende T-Zeit wählen.
•
10ms...60s, Schritt 10ms
•
60.1s...1098,3s, Schritt 100ms
Retriggerbar:
Wenn ausgewählt, wird die Zeit bei jedem Statuswechsel des Eingangs In auf Null
gestellt.
Steigende Flanke: Wenn ausgewählt, begibt sich Out auf der steigende Flanke des Signals In auf 1
(TRUE) und verbleibt dort für die eingegebene Zeit, die jedoch verlängert werden kann, bis der
Eingang In auf 1 (TRUE) bleibt.
In
T
Out
Wenn nicht ausgewählt, wird die Logik umgekehrt. Der Out begibt sich auf der fallende Flanke des
Signals In auf 0 (FALSE) und bleibt dort für die eingegebene Zeit, die jedoch verlängert werden
kann, bis der Eingang In auf 0 bleibt (FALSE).
In
T
Out
88
PROGRAMMIERBARES SICHERHEITSMODULS
T
T
Steigende Flanke
T = eingestellte Zeit
T
Abstieg Flanke
T
T = eingestellte Zeit
