PROGRAMMIERBARES SICHERHEITSMODULS
Beschreibung der Ein-/Ausgänge des Operators "GUARD LOCK"
Eingang "Lock_fbk"
Der Eingang "Lock_fbk" wird zum Erfassen (Feedback) des Status des Elektromagneten
verwendet, der die Verriegelung freigibt/blockiert.
Die elektromechanischen Verriegelungen werden anhand eines elektrischen Befehls
freigegeben/blockiert, der einen Elektromagneten erregt/entregt, dessen Status
(erregt/entregt) durch Einsatz geeigneter Kontakte zur Verfügung steht.
Zum Beispiel kann der Status des Elektromagneten durch einen Schließerkontakt angegeben
werden, der geschlossen wird, sollte der ELEKTROMAGNET ERREGT WERDEN, wie im Fall von
Abbildung 30.

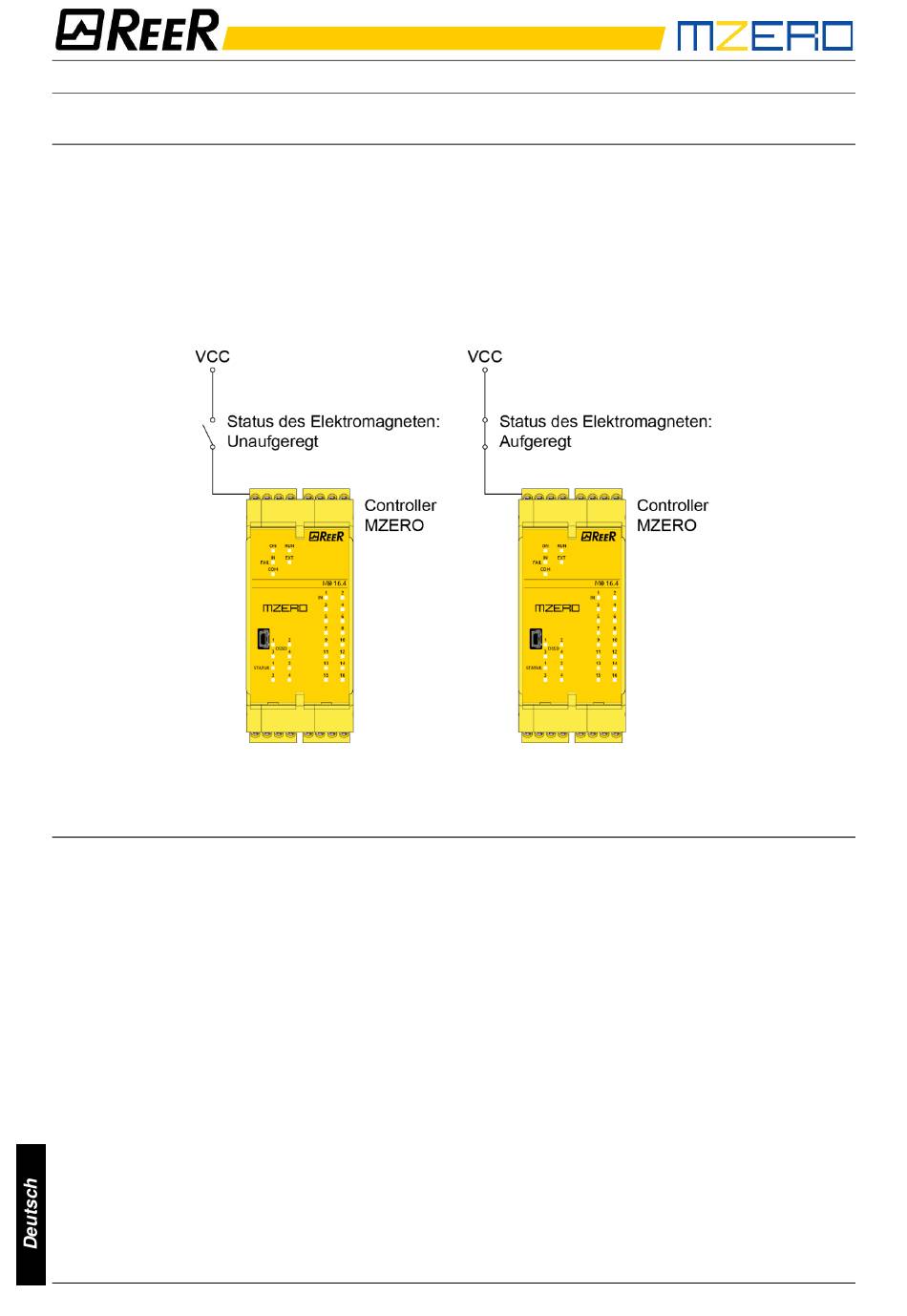

Abbildung 30 - Beispiel der Erfassung des Status des Elektromagneten einer Verriegelung.
Das am Modul ankommende Signal wird vom Operator "Guard Lock" verarbeitet
Eingang "Gate"
Der Eingang "Gate" erfasst, wenn er ausgewählt ist, den Status (Feedback) der/des an die
Verriegelung angeschlossenen Tür/Tors.
Der Status der Tür/des Tors (GATE) wird unter Verwendung geeigneter Kontakte erfasst. Zum
Beispiel kann der Status der Tür/des Tors durch einen Schließerkontakt angegeben werden, der
geschlossen wird, sollte die Tür/ das TOR GESCHLOSSEN WERDEN, wie im Fall von Abbildung 31.
