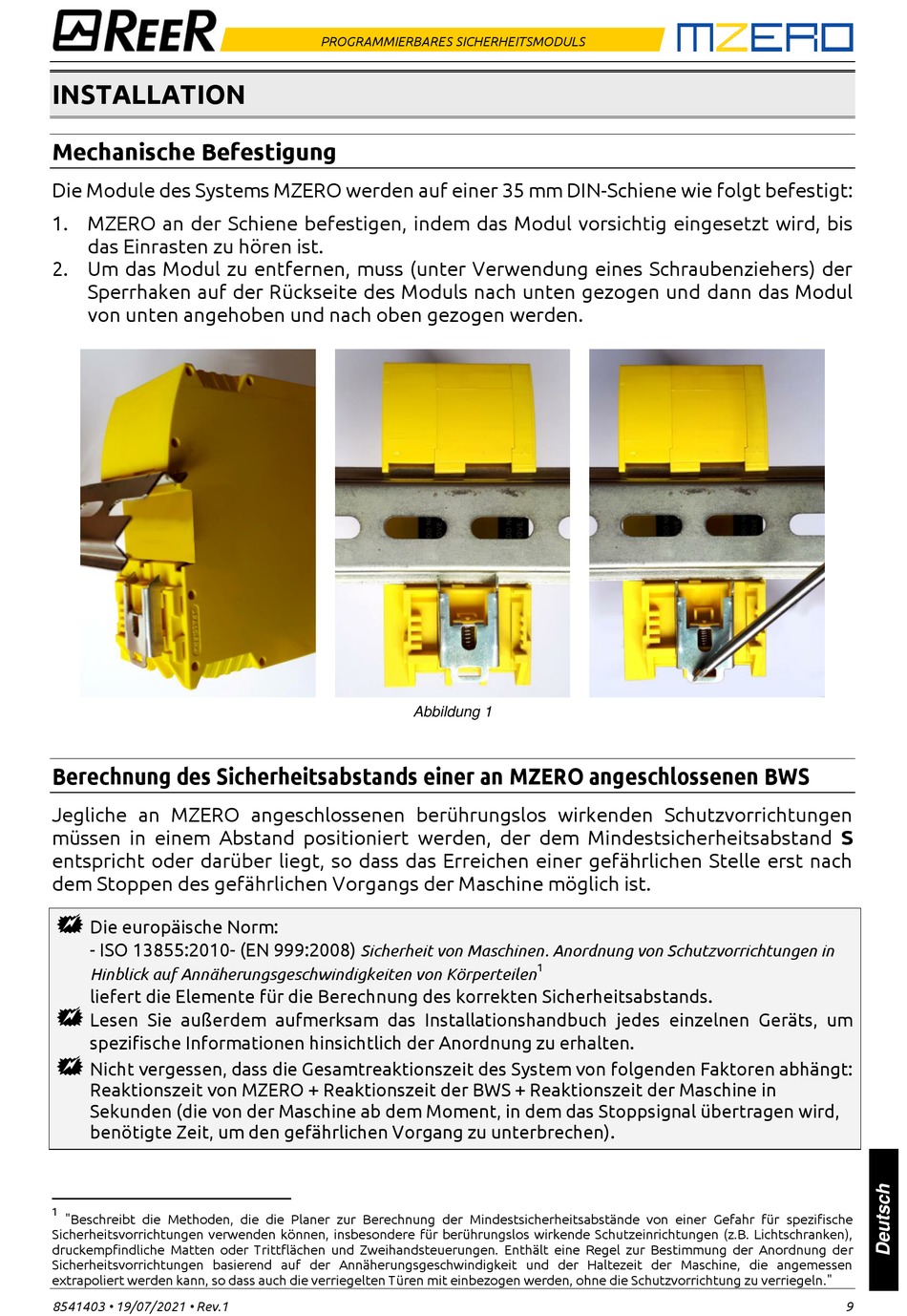

INSTALLATION
Mechanische Befestigung
Die Module des Systems MZERO werden auf einer 35 mm DIN-Schiene wie folgt befestigt:
1. MZERO an der Schiene befestigen, indem das Modul vorsichtig eingesetzt wird, bis
das Einrasten zu hören ist.
2. Um das Modul zu entfernen, muss (unter Verwendung eines Schraubenziehers) der
Sperrhaken auf der Rückseite des Moduls nach unten gezogen und dann das Modul
von unten angehoben und nach oben gezogen werden.
Berechnung des Sicherheitsabstands einer an MZERO angeschlossenen BWS
Jegliche an MZERO angeschlossenen berührungslos wirkenden Schutzvorrichtungen
müssen in einem Abstand positioniert werden, der dem Mindestsicherheitsabstand S
entspricht oder darüber liegt, so dass das Erreichen einer gefährlichen Stelle erst nach
dem Stoppen des gefährlichen Vorgangs der Maschine möglich ist.
Die europäische Norm:
- ISO 13855:2010- (EN 999:2008)
Hinblick auf Annäherungsgeschwindigkeiten von Körperteilen
liefert die Elemente für die Berechnung des korrekten Sicherheitsabstands.
Lesen Sie außerdem aufmerksam das Installationshandbuch jedes einzelnen Geräts, um
spezifische Informationen hinsichtlich der Anordnung zu erhalten.
Nicht vergessen, dass die Gesamtreaktionszeit des System von folgenden Faktoren abhängt:
Reaktionszeit von MZERO + Reaktionszeit der BWS + Reaktionszeit der Maschine in
Sekunden (die von der Maschine ab dem Moment, in dem das Stoppsignal übertragen wird,
benötigte Zeit, um den gefährlichen Vorgang zu unterbrechen).
1
"Beschreibt die Methoden, die die Planer zur Berechnung der Mindestsicherheitsabstände von einer Gefahr für spezifische
Sicherheitsvorrichtungen verwenden können, insbesondere für berührungslos wirkende Schutzeinrichtungen (z.B. Lichtschranken),
druckempfindliche Matten oder Trittflächen und Zweihandsteuerungen. Enthält eine Regel zur Bestimmung der Anordnung der
Sicherheitsvorrichtungen basierend auf der Annäherungsgeschwindigkeit und der Haltezeit der Maschine, die angemessen
extrapoliert werden kann, so dass auch die verriegelten Türen mit einbezogen werden, ohne die Schutzvorrichtung zu verriegeln."
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
Abbildung 1
Sicherheit von Maschinen. Anordnung von Schutzvorrichtungen in
1
9
