Zeichnung des Plans
Nachdem die Zusammensetzung des Systems beschlossen wurde, kann der Bediener mit der
Konfiguration des Projekts beginnen.
Der logische Anschlussplan wird mit der Technik des DRAG&DROP:
• Das gewünschte Element wird aus den zuvor beschriebenen Fenstern ausgewählt (in den
folgenden Absätzen folgen detaillierte Erklärungen für jeden einzelnen Gegenstand) und in
den Zeichnungsbereich gezogen.
• Anschließend wird durch Auswählen des Gegenstands das Fenster EIGENSCHAFTEN aktiviert
und die Felder je nach den erforderlichen Eigenschaften ausgefüllt.
• Ist es erforderlich, einen spezifischen numerischen Wert mit einem Slide einzugeben
(z.B. Filter), die Pfeiltasten links und rechts auf der Tastatur verwenden oder auf die Seiten des
Cursors des Slides klicken.
• Die Verbindungen unter den Gegenständen erfolgen, indem die Maus über den gewünschten
Pin gebracht und dieser zu dem zu verbindenden gezogen wird.
• Erfordert der Plan die Funktion PAN (Verschieben des Arbeitsbereichs in das Fenster). den zu
verschiebenden Gegenstand auswählen und die Richtungspfeile auf der Tastatur verwenden.

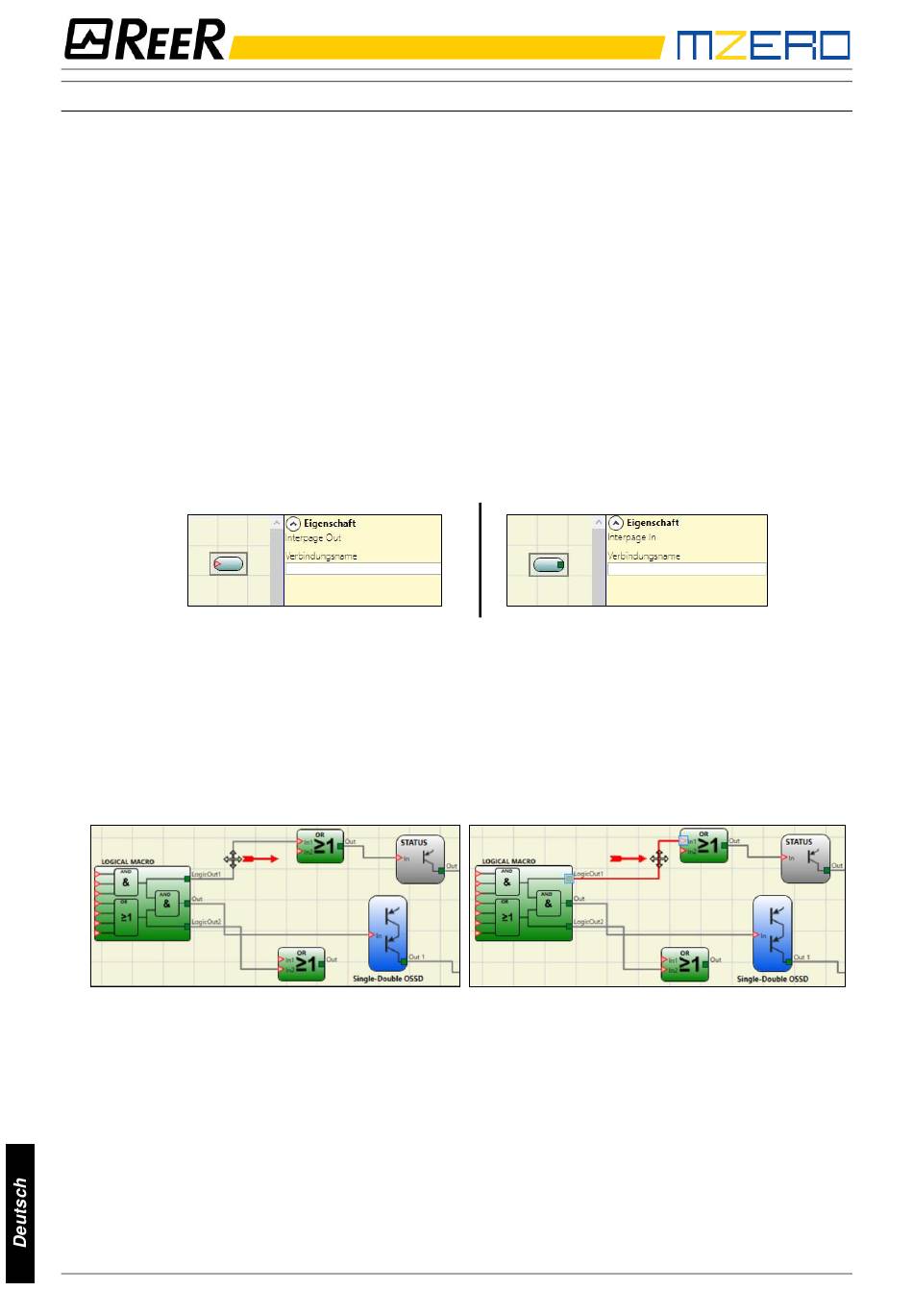

• Wenn das Schaltbild sehr komplex und eine Verbindung zwischen zwei sehr weit
auseinanderliegenden Elementen erforderlich ist, die Komponente "Interpage" verwenden.
(Linke
Seite des
Plans)
• Das Element "Interpage out" muss einen Namen aufweisen, der beim Aufrufen durch den
Zwilling "Interpage in" die tatsächlich gewünschte Verbindung gestattet.
• Wenn Sie ein Gegenstand duplizieren möchten, diese auswählen und Sie CTRL+C / CTRL+V auf
der Tastatur betätigen.
• Platzierung der Drähte: Die Drähte können verschoben werden, um die grafische Sichtbarkeit
des Plans zu verbessern. Zum Aktivieren der Funktion einfach den Mauszeiger auf den zu
verschiebenden Draht positionieren und durch Drücken der linken Taste in den gewünschten
Bereich verschieben.
• Soll ein Gegenstand oder eine Verbindung gelöscht werden, diese auswählen und die Taste
CANC auf der Tastatur betätigen.
28
PROGRAMMIERBARES SICHERHEITSMODULS
(Rechte
Seite des
Plans)
8541403 • 19/07/2021 • Rev.1
