Ab dem Moment, in dem der Freigabebefehl Unlock_cmd erfasst wird, gibt das LockOut-Signal
die Verriegelung nach einem Zeitraum frei, der einer vom Benutzer als Parameter eingebbaren
UnLock-Zeit entspricht.
Die Aktivierungszeit des Elektromagneten hängt eng mit seinen technisch-physikalischen
Eigenschaften zusammen und könnte daher jeweils je nach verwendetem Verriegelungstyp
anders sein. Folglich ändert ab dem Moment, in dem die Aktivierung mit dem LockOut-Signal
gesteuert wird, das Feedback-Signal Lock_Fbk seinen Status je nach Verriegelungstyp zu
unterschiedlichen Zeiten. Um dieser Variabilität abzuhelfen, kann der Benutzer den Wert des
Parameters Feedback-Zeit ändern, der der maximalen Zeit entspricht, innerhalb der der Operator
"Guard_Lock" die Änderung des Status des Lock_Fbk-Signals nach einer Anfrage der Aktivierung
des Elektromagneten erwartet. Selbstverständlich muss dabei die Bedingung
Feedback-Zeit ≥ Zeit der Aktivierung des Elektromagneten gelten
Im Anschluss ein Anwendungsbeispiel zu den zuvor erfolgten Ausführungen.
Beispiel der Betriebsart mit Verpflichtung des Gate-Öffnens
In diesem Beispiel gibt der Benutzer die Verriegelung mit dem von einer Taste gebildeten Block
"SWITCH" frei. Das "LockOut"-Signal steuert den Ausgang "STATUS", der den Elektromagneten
der Verriegelung steuert, dessen Status vom Eingang "Lock_fbk" über den Input-Block
"LOCK_FEEDBACK" erfasst wird. Der Ausgang "Output1" gibt den Status der Vorgänge an.
Der Status der Tür wird vom Eingang "Gate" über den Input-Block "E-GATE" überwacht, der
Parameter "Verpflichtung Gate öffnen" wird ausgewählt.
Die im Beispiel verwendete Verriegelung bleibt blockiert, wenn der Elektromagnet nicht erregt
ist, daher muss die Option " Federverriegelung" ausgewählt werden.

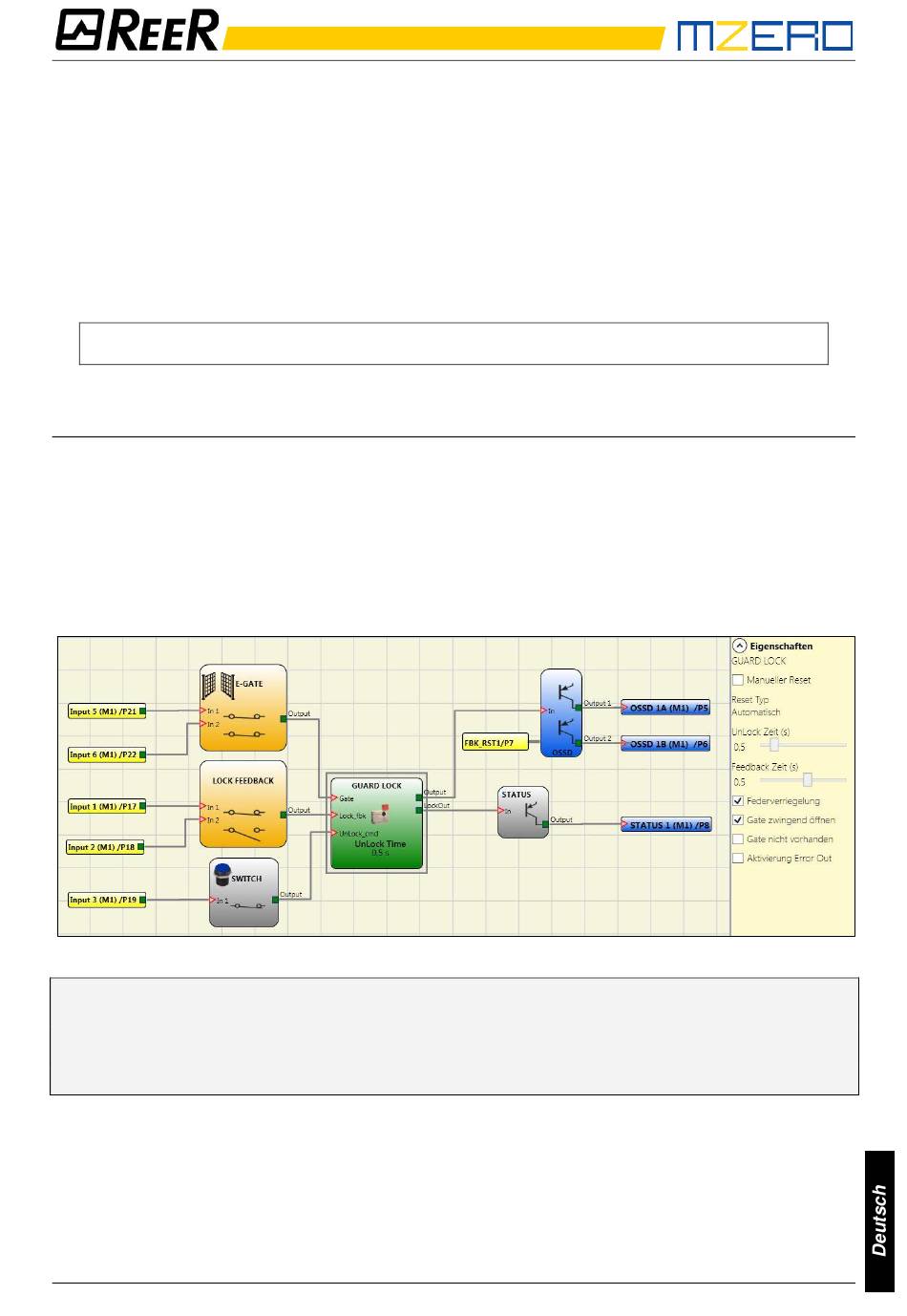

Abbildung 36 – Beispiel der Betriebsart mit Verpflichtung des Gate-Öffnens
➔
Rechts die Parameter des Guard Lock-Operators. Links das Beispiel eines Anwendungsplans.
Es ist festzustellen, dass das Feedback des Elektromagneten aus zwei Kontakten besteht,
einem Öffner- und einem Schließerkontakt. Ist der Elektromagnet erregt, wechseln die
beiden Kontakte den Status. Das Feedback der Tür besteht dagegen aus zwei
Öffnerkontakten.
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
83
