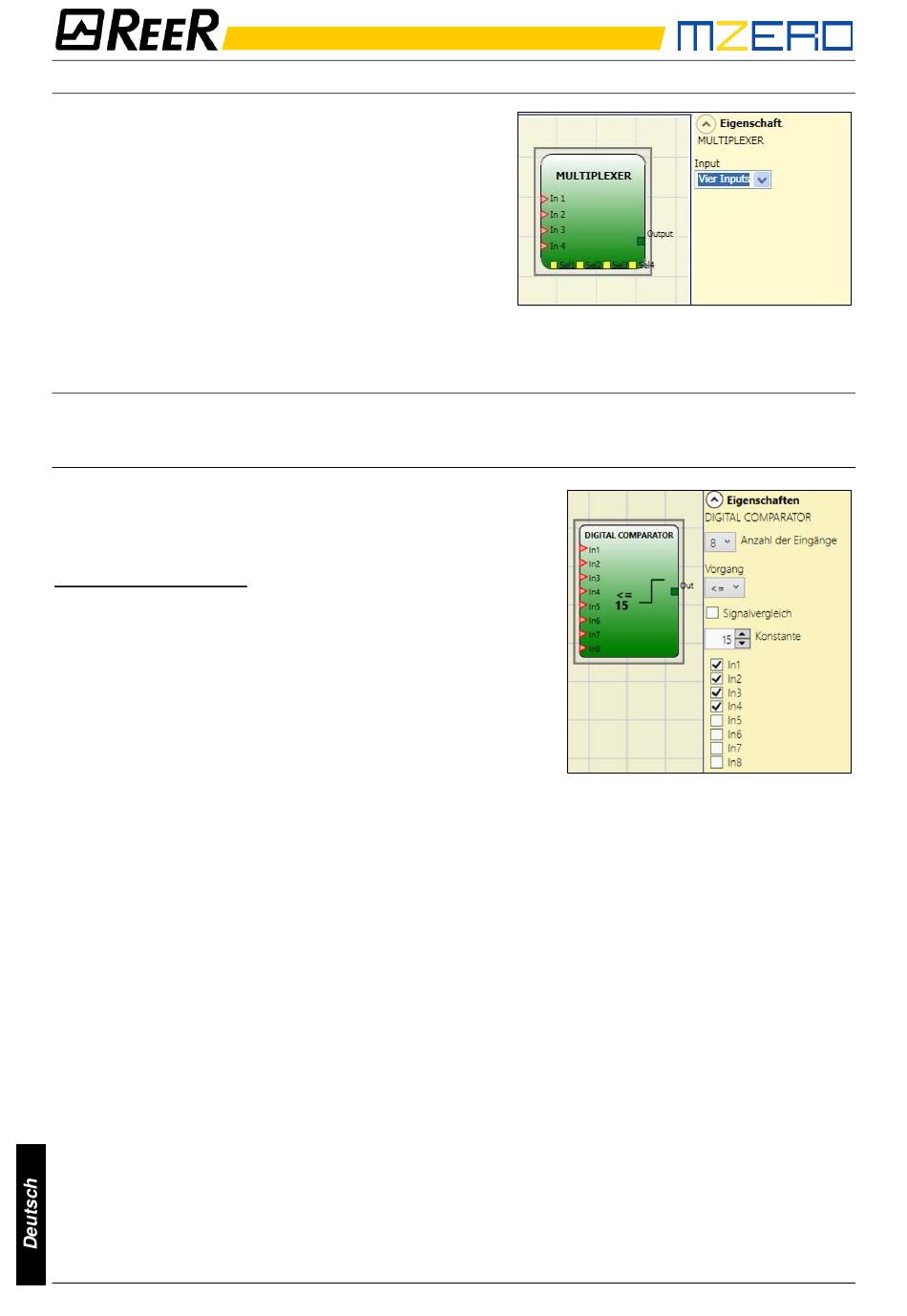

MULTIPLEXER
Der logische Operator MULTIPLEXER gestattet es, das
Signal
der
Eingänge
ausgewählten Sel
in den Ausgang zu bringen. Wenn
x
die Eingänge Sel1...Sel4 nur ein einziges Bit auf 1
aufweisen (TRUE), wird die ausgewählte Leitung In n
an den Ausgang Output angeschlossen.
Wenn z. B. "Sel2" auf 1 gesetzt ist, wird "In 2" an
"Output" weitergeleitet, SEL-Eingänge sind:
- mehr als einer = 1 (TRUE)
- keine = 1 (WAHR)
wird der Ausgang 0 (FALSE) sein, unabhängig vom Status der Eingänge "In n".
Die Parameter
Input: gestattet die Eingabe der Eingänge von 2 bis 4.
DIGITALER KOMPARATOR
Der digitale Komparator gestattet das Vergleichen (in
binärer Form) einer Signalgruppe mit einer Konstanten
bzw. zweier Signalgruppen miteinander.
Vergleich mit Konstante
In diesem Fall darf der Menüpunkt Signalvergleich nicht
aktiviert sein.
Der Operator DIGITALER KOMPARATOR gestattet das
Vergleichen einer Reihe von Eingangssignalen (von 2 bis
maximal 8) mit einem konstanten Dezimalwert, der von 0
bis 255 variieren kann.
Der Eingang In1 ist das LSB (weniger signifikantes Bit),
während der Eingang In8 (oder niedriger, wenn die
ausgewählte Anzahl der Eingänge unter 8 liegt) das MSB ist
(signifikanteres Bit).
Beispiel des Operators mit 8 Eingängen:
In1 → 0
In2 → 1
In3 → 1
In4 → 0
In5 → 1
In6 → 0
In7 → 0
In8 → 1
Dezimalwert von 150.
Unter den verschiedenen verwendbaren Vorgängen finden wir:
•
< Kleiner: Der Ausgang OUT ist 1 (TRUE), solange der Wert der Eingänge unter dem als
Konstante eingegebenen Dezimalwert liegt. Der Ausgang OUT wird auf 0 gebracht
(FALSE), wenn der Wert der Eingänge über dem als Konstante eingegebenen Dezimalwert
liegt oder gleich diesem ist.
•
>= Größer oder gleich: Der Ausgang OUT ist 1 (TRUE), solange der Wert der Eingänge über
dem als Konstante eingegebenen Dezimalwert liegt oder gleich diesem ist. Der Ausgang
OUT wird auf 0 gebracht (FALSE), wenn der Wert der Eingänge unter dem als Konstante
eingegebenen Dezimalwert liegt.
68
PROGRAMMIERBARES SICHERHEITSMODULS
In
basierend
auf
x
dem
Beispiel des Operators mit 5 Eingängen:
In1 → 0
In2 → 1
In3 → 0
In4 → 1
In5 → 1
Dezimalwert von 26.
