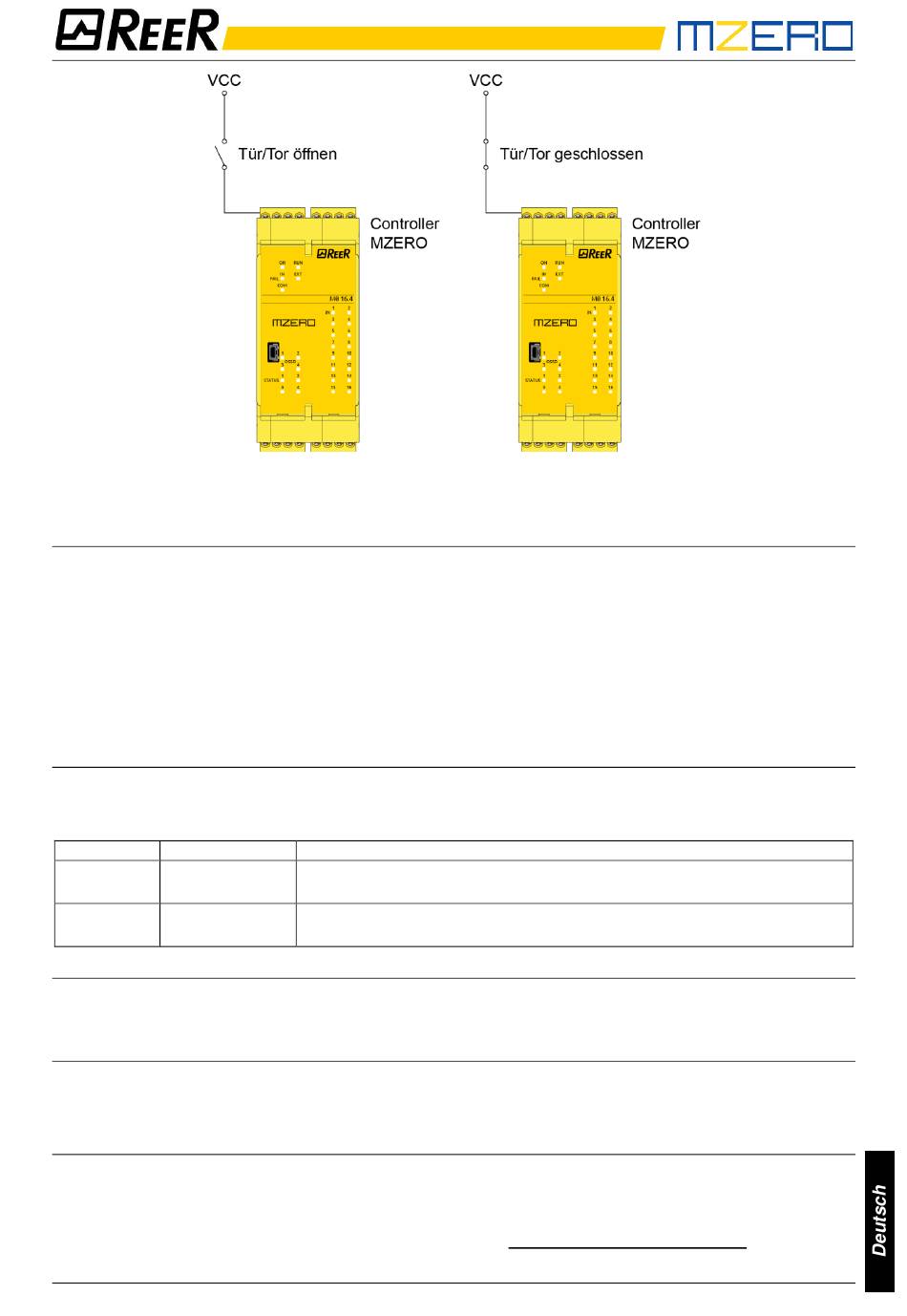

Abbildung 31 - Beispiel der Erfassung des Status einer/eines an die Verriegelung angeschlossenen Tür/Tors.
Das am Modul ankommende Signal wird vom Operator "Guard Lock" verarbeitet
Eingang "Unlock_cmd"
Der Eingang "Unlock_cmd" erfasst den Befehl des Benutzers, der die Blockierung oder die
Freigabe der Verriegelung angibt. Insbesondere:
➢ Anfrage der Freigabe der Verriegelung: das Steuersignal Unlock_cmd muss den
Wert LL1 annehmen
➢ Anfrage der Blockierung der Verriegelung: das Steuersignal Unlock_cmd muss den
Wert LL0 annehmen
Das Steuersignal kann zum Beispiel von einer Taste kommen.
Ausgang "Output"
Abhängig von dem angenommenen Wert gibt dieses Signal die in der unten stehenden Tabelle
angegebenen Informationen an.
Wert
Output
LL1
Output
LL0
Ausgang "LockOut"
Dieses Signal steuert den Elektromagneten der Verriegelung und kann die Werte LL0 und LL1
annehmen.
Ausgang "ErrorOut"
Dieses Signal gibt, wenn es aktiviert ist, an, dass ein Fehler in der Steuerung der Verriegelung
vorliegt, wenn es den Wert LL1 annimmt. In Abwesenheit von Fehlern nimmt es den Wert LL0 an.
Betriebsarten: allgemeine Beschreibung
Der Operator "Guard Lock" überprüft die Übereinstimmung zwischen dem Status der Steuerung
"Unlock_cmd", dem Status einer Tür/eines Tors (E-GATE), wo vorhanden, über das Signal "Gate"
und den Status des Elektromagneten über das Signal "Lock_fbk". Der Hauptausgang, "Output",
nimmt den Wert LL1 (TRUE) an, wenn die Verriegelung geschlossen und blockiert ist.
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
•
Tür/Tor geschlossen
•
Verriegelung blockiert
•
Anfrage der Freigabe der Verriegelung von Seiten des Benutzers
•
Fehler liegt vor
Bedeutung
77
