MONOSTABLE_B
Dieser Operator liefert im Ausgang Out eine Ebene 1
(TRUE), die von der steigenden/fallenden Flanke des IN
aktiviert wird und dort für die eingegebene Zeit t
verbleibt.
Die Parameter
Zeit: Die Verzögerung kann von 10 ms bis 1098,3 s
eingegeben werden.
Retriggerbar:
Wenn ausgewählt, wird die Zeit bei jedem
Statuswechsel des Eingangs In auf Null gestellt.
Steigende Flanke:
- Ist dies ausgewählt, so liefert dies eine Ebene 1 (TRUE) im Ausgang OUT, wenn eine steigende
flanke auf dem Eingang IN erfasst wird.
- Ist dies nicht ausgewählt, wird die Logik umgekehrt und OUT begibt sich auf der fallenden Flanke
des Signals IN auf 0 (FALSE) und bleibt dort für die eingegebene Zeit.
➔
Im Gegensatz zum Operator MONOSTABIL behält der Ausgang Out des MONOSTABIL_B
nicht länger als für den eingegebenen Zeitraum t eine Ebene 1 (TRUE) bei.
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS

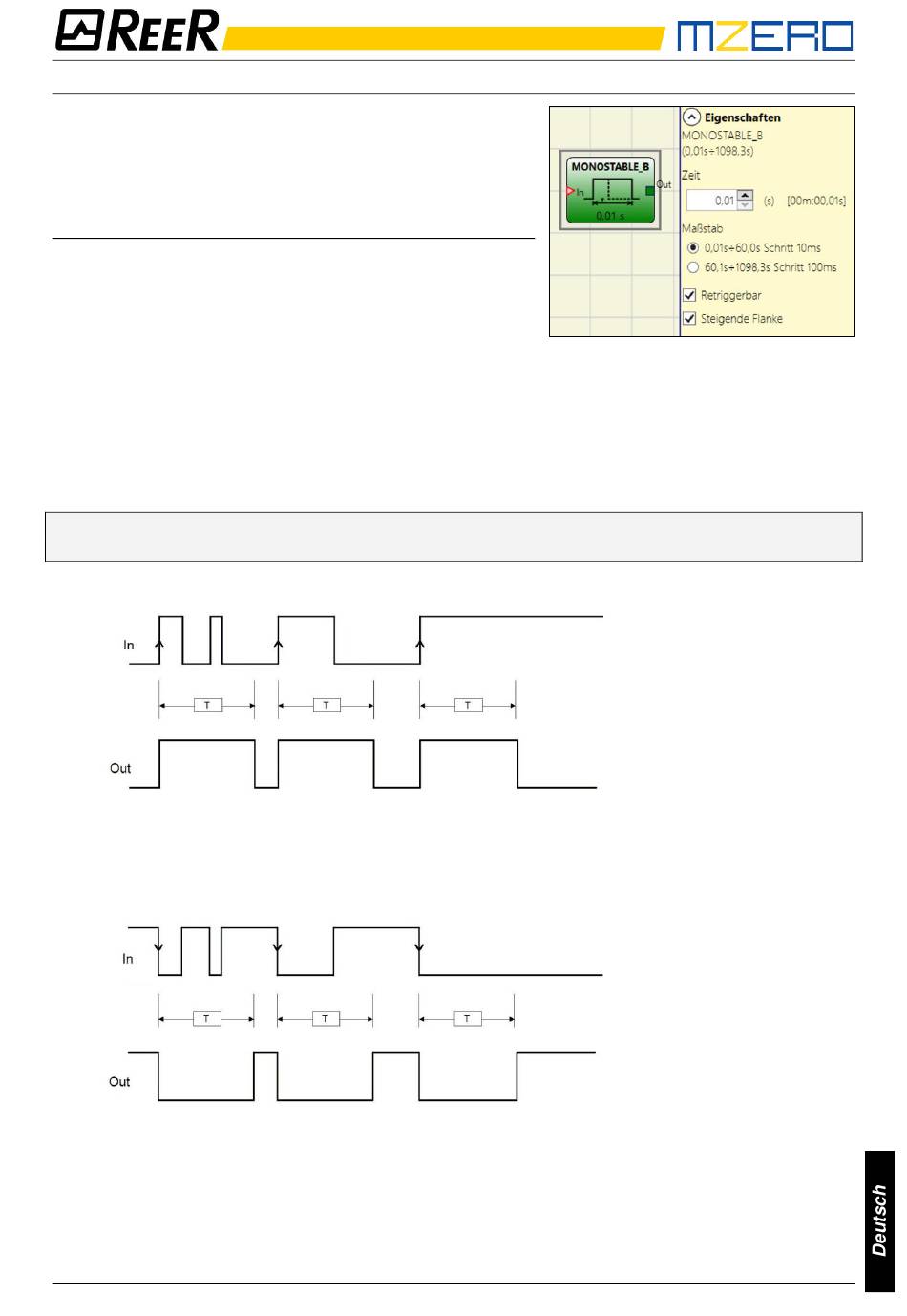

Steigende Flanke
T = eingestellte Zeit
Abstieg Flanke
T = eingestellte Zeit
