Aktivierung Clear: Ist dies ausgewählt, wird ein Eingang zum Zurücksetzen der Speicherung
aktiviert.
Aktiviert Out: Ist dies ausgewählt, wird ein Ausgang mit dem Ergebnis der von der Logik der
Eingänge durchgeführten Berechnung aktiviert.
Restart-Anfrage: Ist dies ausgewählt, wird ein zum Signalisieren der Möglichkeit eines Restarts
verwendbarer Ausgang aktiviert. Das Verhalten wird in der Wahrheitstabelle angegeben.

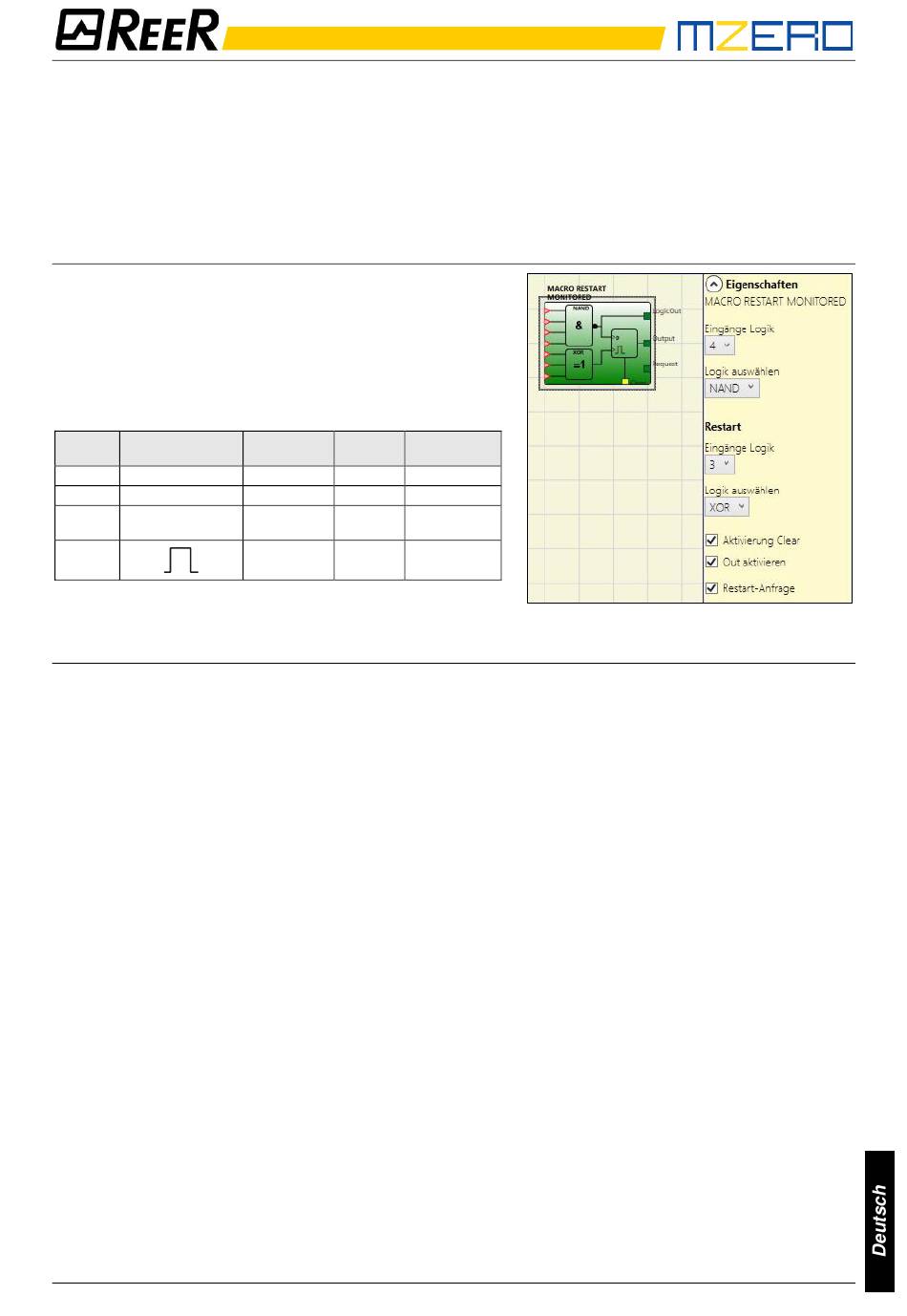

MACRO RESTART MONITORED (max. Anzahl = 16)
Der Operator MACRO RESTART MONITORED gestattet
es, einen vom Benutzer gewählten Port mit dem
Funktionsblock Manueller Neustart ("USER RESTART
MANUAL")
entsprechend
Wahrheitstabelle zu kombinieren.
Out Restart-
Clear
Logik
1
X
X
X
0
0
0
Die Parameter
Eingänge Logik: gestattet das Auswählen der Anzahl der Eingänge der Input-Logik (von 1 bis 7).
Wird 1 ausgewählt, wird die Logik nicht berücksichtigt.
Logik auswälen: gestattet das Auswählen des Operatortyps unter: AND, NAND, OR, NOR,
XOR, XNOR.
Eingänge Restart-Logik (MZERO): gestattet das Auswählen der Anzahl der Eingänge der Restart-
Logik (von 1 bis 7). Wird 1 ausgewählt, wird die Logik nicht berücksichtigt.
Wählt Restart-Logik: gestattet das Auswählen des Operatortyps der Restart-Logik unter:
AND, NAND, OR, NOR, XOR, XNOR.
Aktivierung Clear: Ist dies ausgewählt, wird ein Eingang zum Zurücksetzen der Speicherung
aktiviert.
Aktiviert Out: Ist dies ausgewählt, wird ein Ausgang mit dem Ergebnis der von der Logik der
Eingänge durchgeführten Berechnung aktiviert.
Restart-Anfrage: Ist dies ausgewählt, wird ein zum Signalisieren der Möglichkeit eines Restarts
verwendbarer Ausgang aktiviert. Das Verhalten wird in der Wahrheitstabelle angegeben.
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
der
Out Input-
Output
Logik
X
0
0
0
Erhält
1
Speicher
1
1
folgenden
Restart-
Anfrage
0
0
1
0
73
