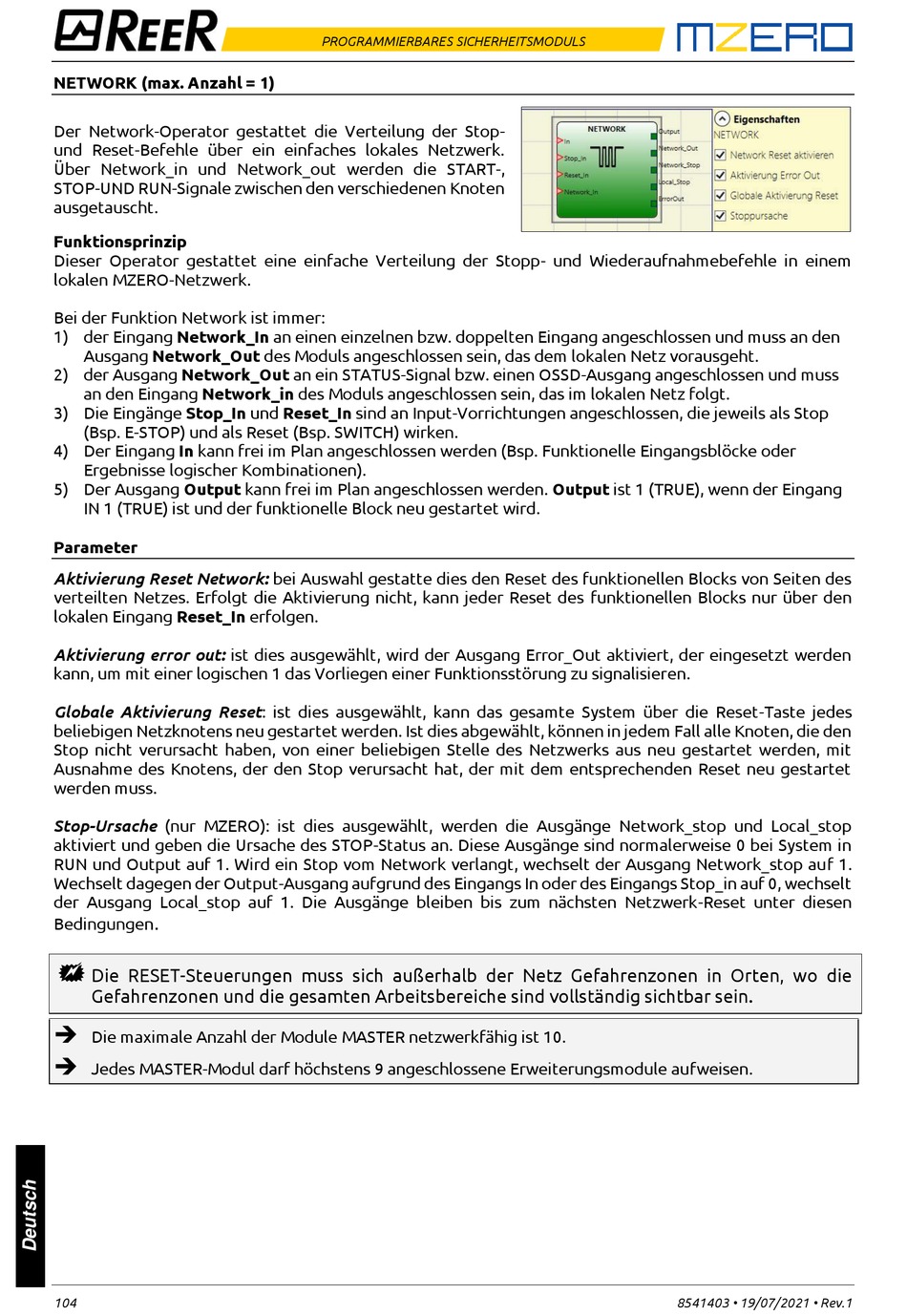

NETWORK (max. Anzahl = 1)
Der Network-Operator gestattet die Verteilung der Stop-
und Reset-Befehle über ein einfaches lokales Netzwerk.
Über Network_in und Network_out werden die START-,
STOP-UND RUN-Signale zwischen den verschiedenen Knoten
ausgetauscht.
Funktionsprinzip
Dieser Operator gestattet eine einfache Verteilung der Stopp- und Wiederaufnahmebefehle in einem
lokalen MZERO-Netzwerk.
Bei der Funktion Network ist immer:
1) der Eingang Network_In an einen einzelnen bzw. doppelten Eingang angeschlossen und muss an den
Ausgang Network_Out des Moduls angeschlossen sein, das dem lokalen Netz vorausgeht.
2) der Ausgang Network_Out an ein STATUS-Signal bzw. einen OSSD-Ausgang angeschlossen und muss
an den Eingang Network_in des Moduls angeschlossen sein, das im lokalen Netz folgt.
3) Die Eingänge Stop_In und Reset_In sind an Input-Vorrichtungen angeschlossen, die jeweils als Stop
(Bsp. E-STOP) und als Reset (Bsp. SWITCH) wirken.
4) Der Eingang In kann frei im Plan angeschlossen werden (Bsp. Funktionelle Eingangsblöcke oder
Ergebnisse logischer Kombinationen).
5) Der Ausgang Output kann frei im Plan angeschlossen werden. Output ist 1 (TRUE), wenn der Eingang
IN 1 (TRUE) ist und der funktionelle Block neu gestartet wird.
Parameter
Aktivierung Reset Network: bei Auswahl gestatte dies den Reset des funktionellen Blocks von Seiten des
verteilten Netzes. Erfolgt die Aktivierung nicht, kann jeder Reset des funktionellen Blocks nur über den
lokalen Eingang Reset_In erfolgen.
Aktivierung error out: ist dies ausgewählt, wird der Ausgang Error_Out aktiviert, der eingesetzt werden
kann, um mit einer logischen 1 das Vorliegen einer Funktionsstörung zu signalisieren.
Globale Aktivierung Reset: ist dies ausgewählt, kann das gesamte System über die Reset-Taste jedes
beliebigen Netzknotens neu gestartet werden. Ist dies abgewählt, können in jedem Fall alle Knoten, die den
Stop nicht verursacht haben, von einer beliebigen Stelle des Netzwerks aus neu gestartet werden, mit
Ausnahme des Knotens, der den Stop verursacht hat, der mit dem entsprechenden Reset neu gestartet
werden muss.
Stop-Ursache (nur MZERO): ist dies ausgewählt, werden die Ausgänge Network_stop und Local_stop
aktiviert und geben die Ursache des STOP-Status an. Diese Ausgänge sind normalerweise 0 bei System in
RUN und Output auf 1. Wird ein Stop vom Network verlangt, wechselt der Ausgang Network_stop auf 1.
Wechselt dagegen der Output-Ausgang aufgrund des Eingangs In oder des Eingangs Stop_in auf 0, wechselt
der Ausgang Local_stop auf 1. Die Ausgänge bleiben bis zum nächsten Netzwerk-Reset unter diesen
Bedingungen
.
Die RESET-Steuerungen muss sich außerhalb der Netz Gefahrenzonen in Orten, wo die
Gefahrenzonen und die gesamten Arbeitsbereiche sind vollständig sichtbar sein.
➔
Die maximale Anzahl der Module MASTER netzwerkfähig ist 10.
➔
Jedes MASTER-Modul darf höchstens 9 angeschlossene Erweiterungsmodule aufweisen.
104
PROGRAMMIERBARES SICHERHEITSMODULS
8541403 • 19/07/2021 • Rev.1
