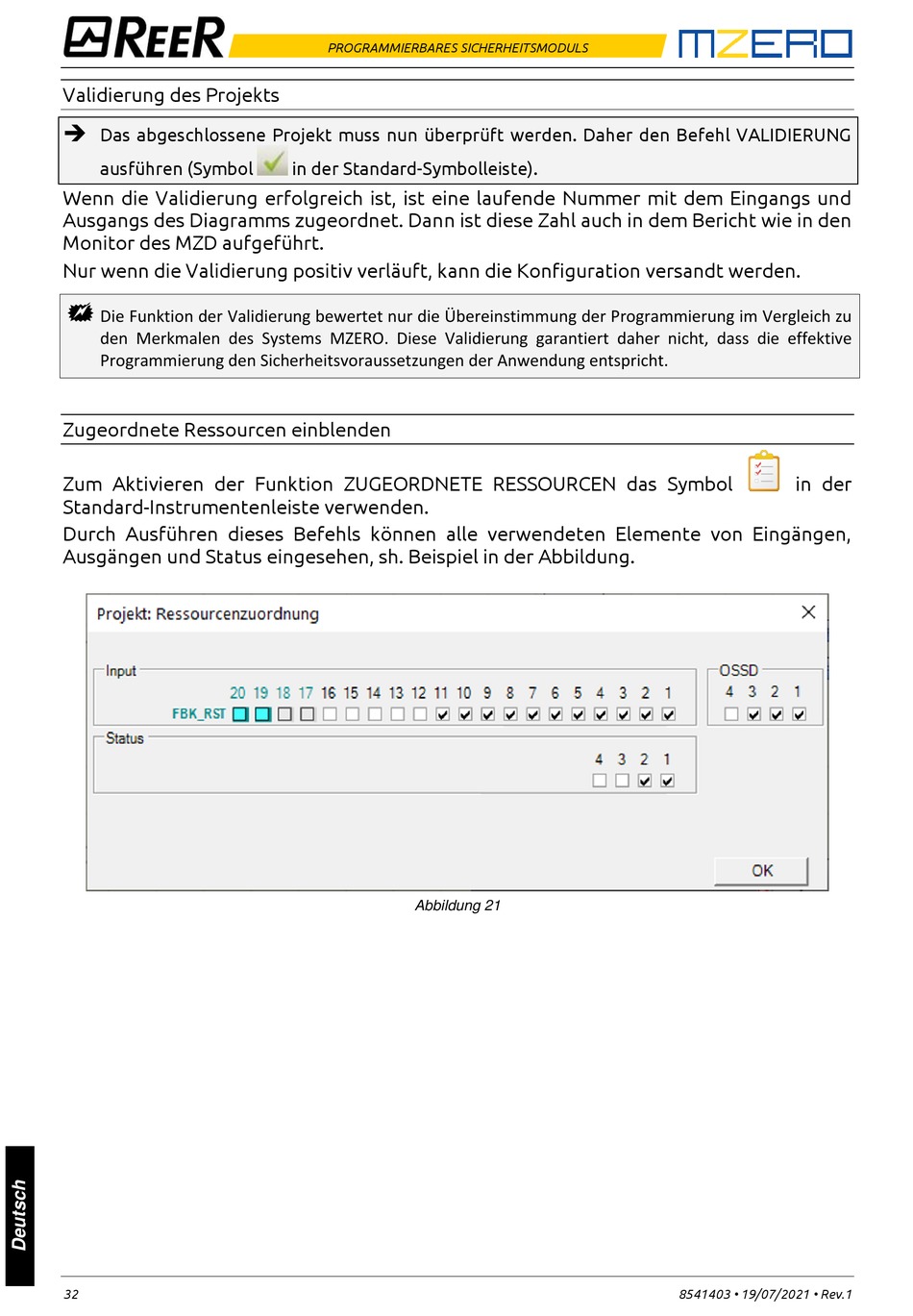

Validierung des Projekts
➔
Das abgeschlossene Projekt muss nun überprüft werden. Daher den Befehl VALIDIERUNG
ausführen (Symbol
Wenn die Validierung erfolgreich ist, ist eine laufende Nummer mit dem Eingangs und
Ausgangs des Diagramms zugeordnet. Dann ist diese Zahl auch in dem Bericht wie in den
Monitor des MZD aufgeführt.
Nur wenn die Validierung positiv verläuft, kann die Konfiguration versandt werden.
Die Funktion der Validierung bewertet nur die Übereinstimmung der Programmierung im Vergleich zu
den Merkmalen des Systems MZERO. Diese Validierung garantiert daher nicht, dass die effektive
Programmierung den Sicherheitsvoraussetzungen der Anwendung entspricht.
Zugeordnete Ressourcen einblenden
Zum Aktivieren der Funktion ZUGEORDNETE RESSOURCEN das Symbol
Standard-Instrumentenleiste verwenden.
Durch Ausführen dieses Befehls können alle verwendeten Elemente von Eingängen,
Ausgängen und Status eingesehen, sh. Beispiel in der Abbildung.
32
PROGRAMMIERBARES SICHERHEITSMODULS
in der Standard-Symbolleiste).
Abbildung 21
in der
8541403 • 19/07/2021 • Rev.1
