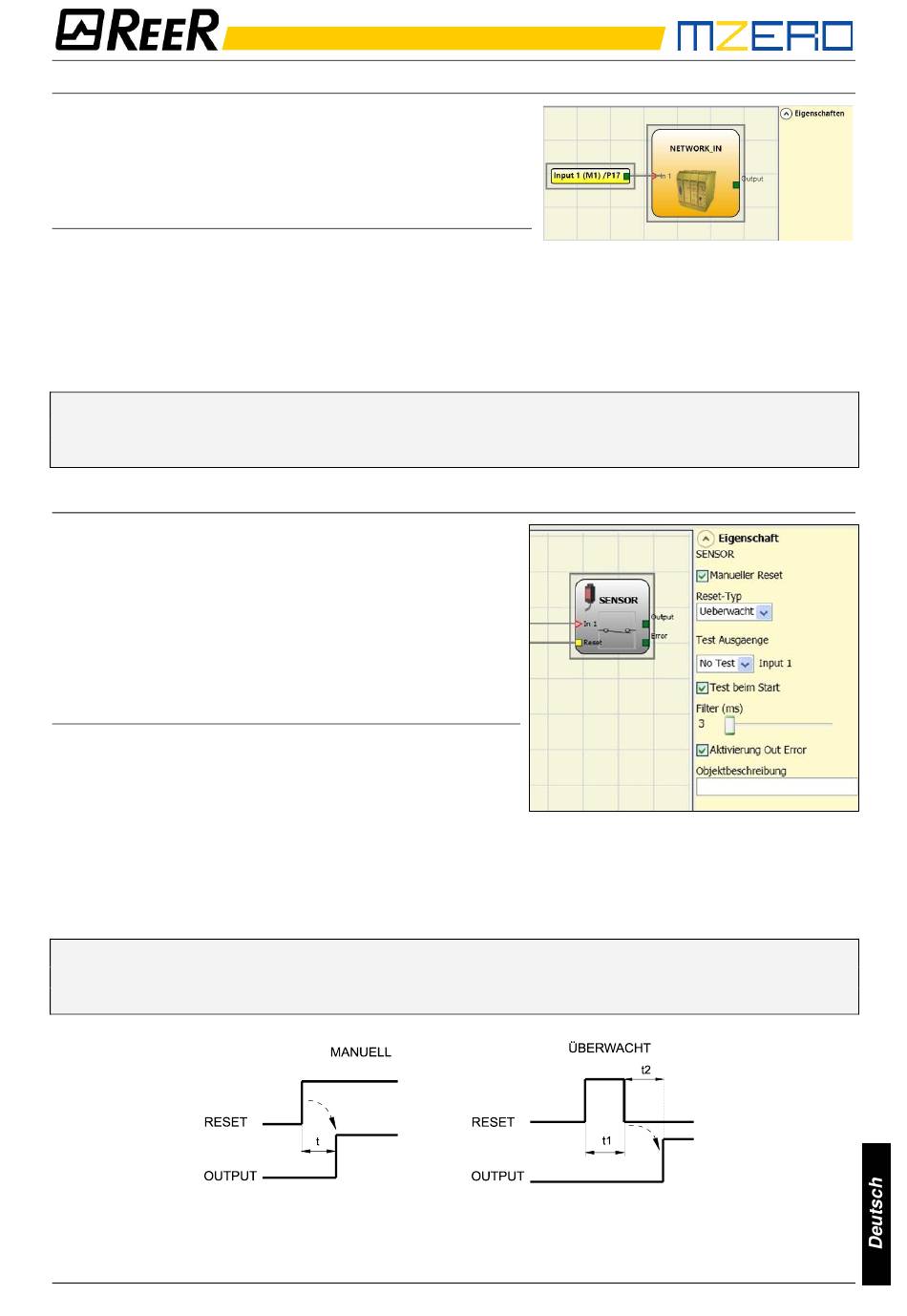

NETWORK_IN
Dieser Funktionsblock stellt die Eingangsschnittstelle
einer Network-Verbindung her, indem im Ausgang OUT
ein LL1 erzeugt wird, wenn die Leitung hoch ist,
andernfalls LL0.
Die Parameter
Eingangstypen:
- Einzeln – Gestattet den Anschluss von Signalausgängen eines weiteren Moduls MZERO.
- Doppelt – Gestattet den Anschluss von OSSD-Ausgängen eines weiteren Moduls MZERO.
Filter (ms): Gestattet das Filtern der von einem weiteren Modul MZERO kommenden Signale.
Dieser Filter kann von 3 bis 250 ms konfiguriert werden. Die Dauer dieses Filters beeinflusst die
Gesamtreaktionszeit des Moduls.
➔
Dieser Eingang muss verwendet werden, wenn der Anschluss der OSSD-Ausgänge eines
MZERO an die Eingänge eines nachgeschalteten zweiten MZERO erfolgt bzw. zusammen mit
dem Operator NETWORK.
SENSOR
Der funktionelle Block SENSOR überprüft den
Status des Eingangs In eines Sensors (kein
Sicherheitssensor). Sollte der Radius des Sensors
erfasst werden (Ausgang Sensor FALSE), ist der
Ausgang OUTPUT 0 (FALSE).
Andernfalls ist bei Radius frei und Ausgang auf 1
(TRUE) der Ausgang OUTPUT 1 (TRUE).
Die Parameter
Manueller Reset: Ist dies ausgewählt, wird die Bitte um
Reset im Anschluss an jede Unterbrechung des
Schutzbereichs der Lichtschranke aktiviert. Andernfalls
folgt die Aktivierung des Ausgangs direkt dem Zustand
der Eingänge.
Reset-Typ: Der Reset kann zweierlei Typs sein: Manuell und überwacht. Wir die Option Manuell
gewählt, wird nur der Übergang des Signals von 0 auf 1 überprüft. Im Fall Überwacht wird der
doppelte Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.
➔
Achtung: Im Fall der Aktivierung von Reset muss der Eingang nach dem verwendet werden,
der vom Funktionsblock selbst verwendet werden. Bsp.: Wird Input 1 für den Funktionsblock
verwendet, muss das Input 2 für den Reset verwendet werden.
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
t = 250ms
t1 > 250ms
t2 = 250ms
57
