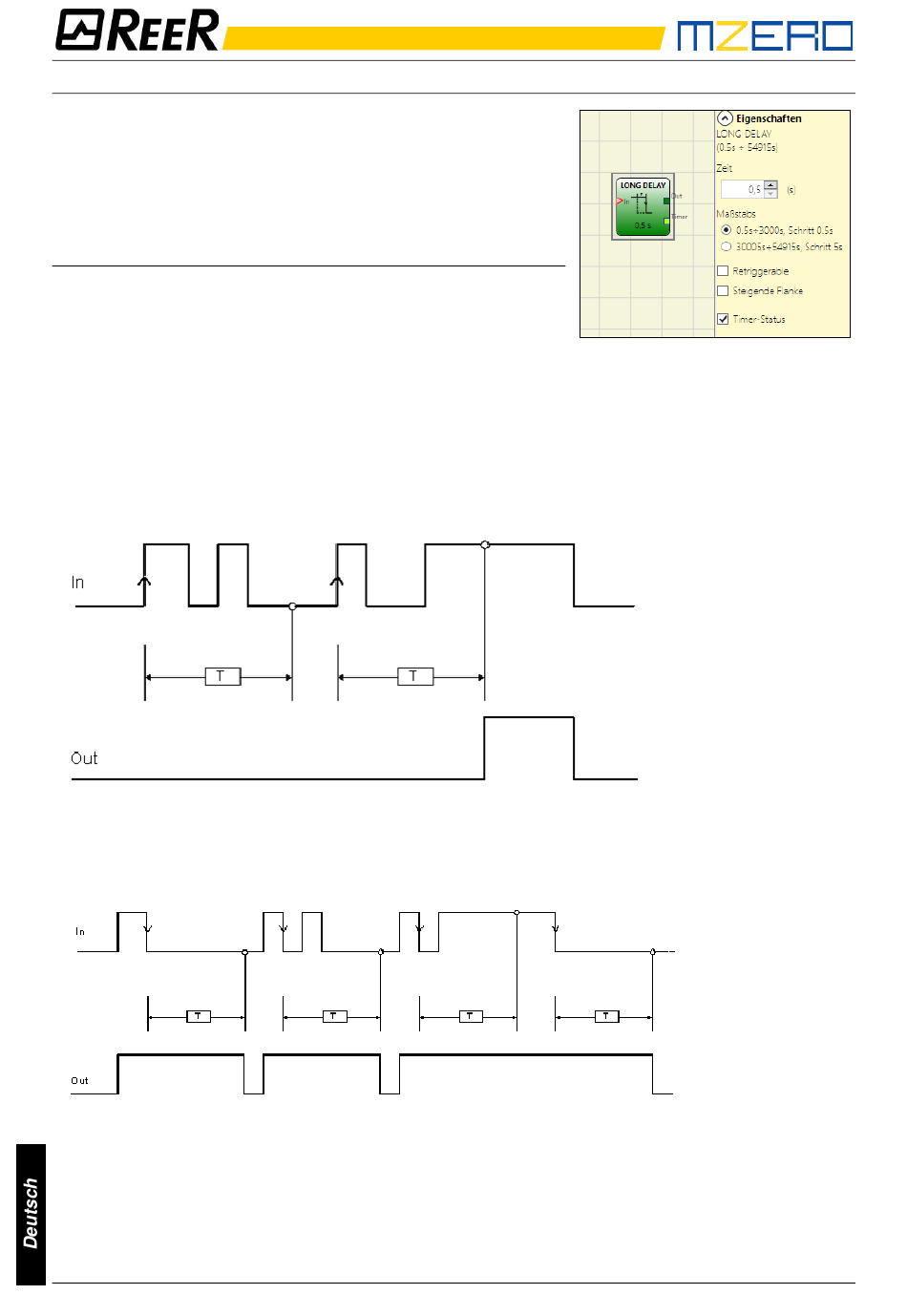

LONG DELAY
Der LONG DELAY-Operator gestattet die Anwendung einer
Verzögerung (bis über 15 Stunden) auf ein Signal, indem der
Ausgang Out nach der eingegebenen Zeit bei einer Änderung
der Signalebene auf dem Eingang In auf 1 (TRUE) gebracht
wird.
Die Parameter
Zeit: Die Verzögerung kann von 0,5 s bis 54915 s eingegeben
werden.
Maβstab: Der Benutzer kann zwei verschiedene Skalen für die
einzustellende T-Zeit wählen.
•
0,5 s...3000 s,
•
3005 s...54915 s,
Steigende Flanke: Ist dies ausgewählt, beginnt die Verzögerung auf der Anfangsgrenze des Signals
In, nach dessen Ende der Ausgang Out sich auf 1 (TRUE) begibt, wenn der Eingang In sich auf 1
(TRUE) befindet und bleibt dort, solange auch der Eingang In auf 1 (TRUE) bleibt).
Ist dies nicht ausgewählt, kehrt sich die Logik um und der Ausgang Out begibt sich auf 1 (TRUE)
auf der Anfangsgrenze In, die Verzögerung beginnt auf der Schlussgrenze des Eingangs In und
nach Ablauf der Zeit begibt sich der Ausgang Out auf 0 (FALSE), wenn auch der Eingang In sich auf
0 (FALSE) befindet, andernfalls bleibt er auf 1 TRUE.
Retriggerbar: Ausgewählt, wird die Verzögerung bei jedem Statuswechsel des Eingangs In auf Null
gestellt.
Timer-Status: Ist dies ausgewählt, wird gestattet, aus dem Verzögerungsblock den Punktwert des
Timers zu extrahieren. Dieser Ausgang kann im Eingang an einen DELAY COMPARATOR-Block
übertragen werden.
92
PROGRAMMIERBARES SICHERHEITSMODULS
0,5 s
Schritt
5 s
Schritt
Steigende Flanke
T = eingestellte Zeit
Abstieg Flanke
T = eingestellte Zeit
