PROGRAMMIERBARES SICHERHEITSMODULS
Schematische Simulation
Durch Anklicken des Symbols
startet die schematische Simulation.
Die schematische Simulation gestattet das Überprüfen/Steuern des Signalverlaufs im Ausgang
der verschiedenen funktionellen Blöcke in Echtzeit, d. h., während der Simulation selbst. Der
Benutzer kann frei wählen, welche Ausgänge der Blöcke gesteuert werden sollen und die
Reaktion der verschiedenen Elemente der schematischen Darstellung anhand der Farbe der
unterschiedlichen Leitungen überprüfen.
Wie bei der Monitor-Funktion gibt auch in diesem Fall die Farbe der Leitung (oder der Taste) den
Status des Signals an: Grün bedeutet Signal LL1, Rot LL0.
Mit der "Schematischen Simulation" erscheinen einige neue Tasten in der Symbolleiste. Diese
Tasten gestatten die Steuerung der Simulation, da diese ihren Start (Taste "Play"), ihr Stoppen
(Taste "Stop"), die Step-by-step-Ausführung (Taste "PlayStep") oder den Reset (Taste "Reset")
gestatten. Der Reset der Simulation stellt die Zeit Time auf den Wert 0 ms zurück.
Beim Starten der Simulation durch Betätigen der Taste "Play" kann der Zeitverlauf neben dem
Wort "Time" beobachtet werden. Die Zeit verstreicht nach der Zeiteinheit "Step" multipliziert mit
dem vom Benutzer gewählten Faktor "KT".

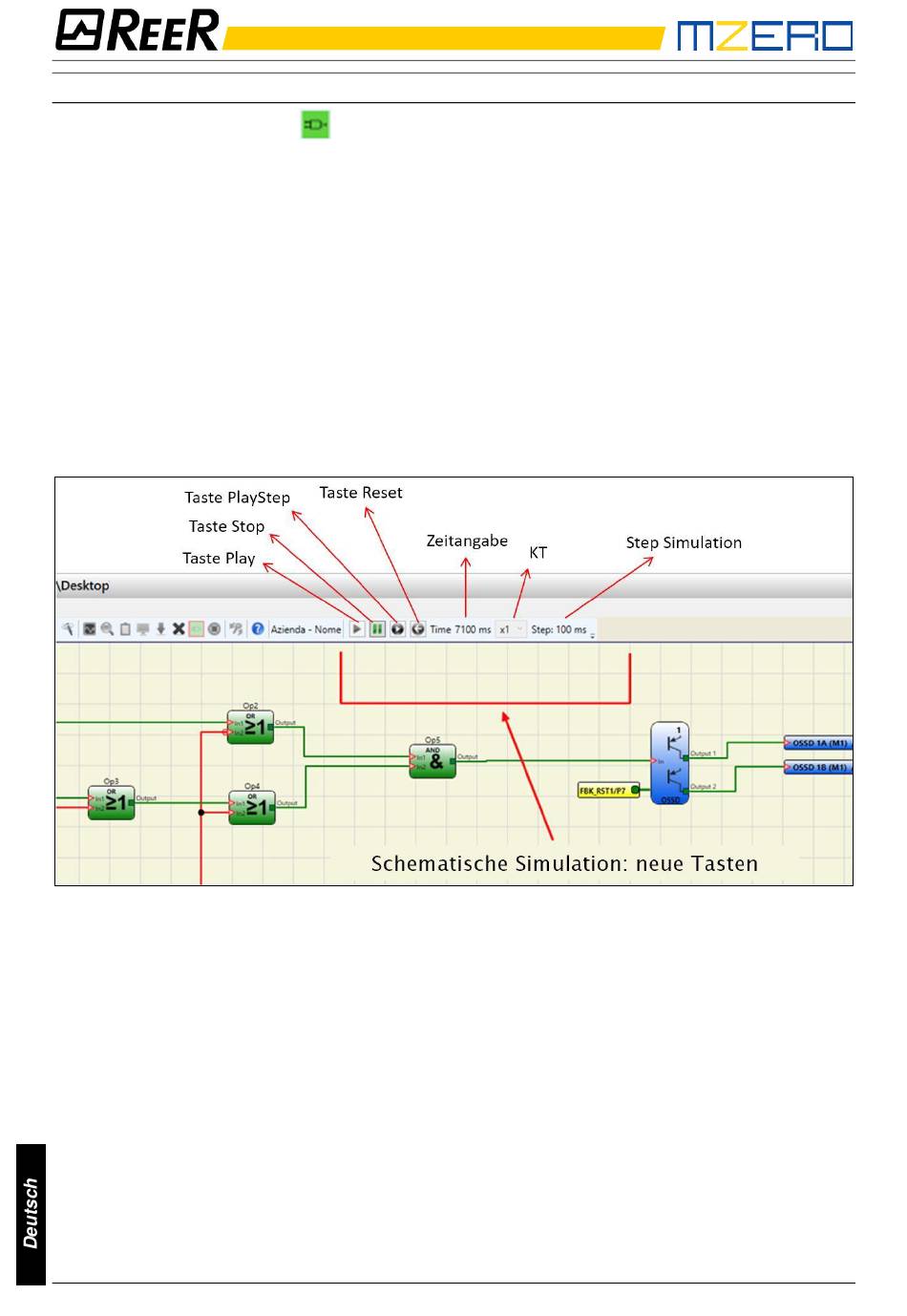

Abbildung 47 – Schematische Simulation
Durch Anklicken der Taste unten rechts in jedem Input-Block kann der jeweilige Output-Status
aktiviert werden (auch wenn die Simulation nicht im Gang ist, d. h., wenn die Zeit nicht läuft: in
diesem Fall ist die Simulation "statisch").
