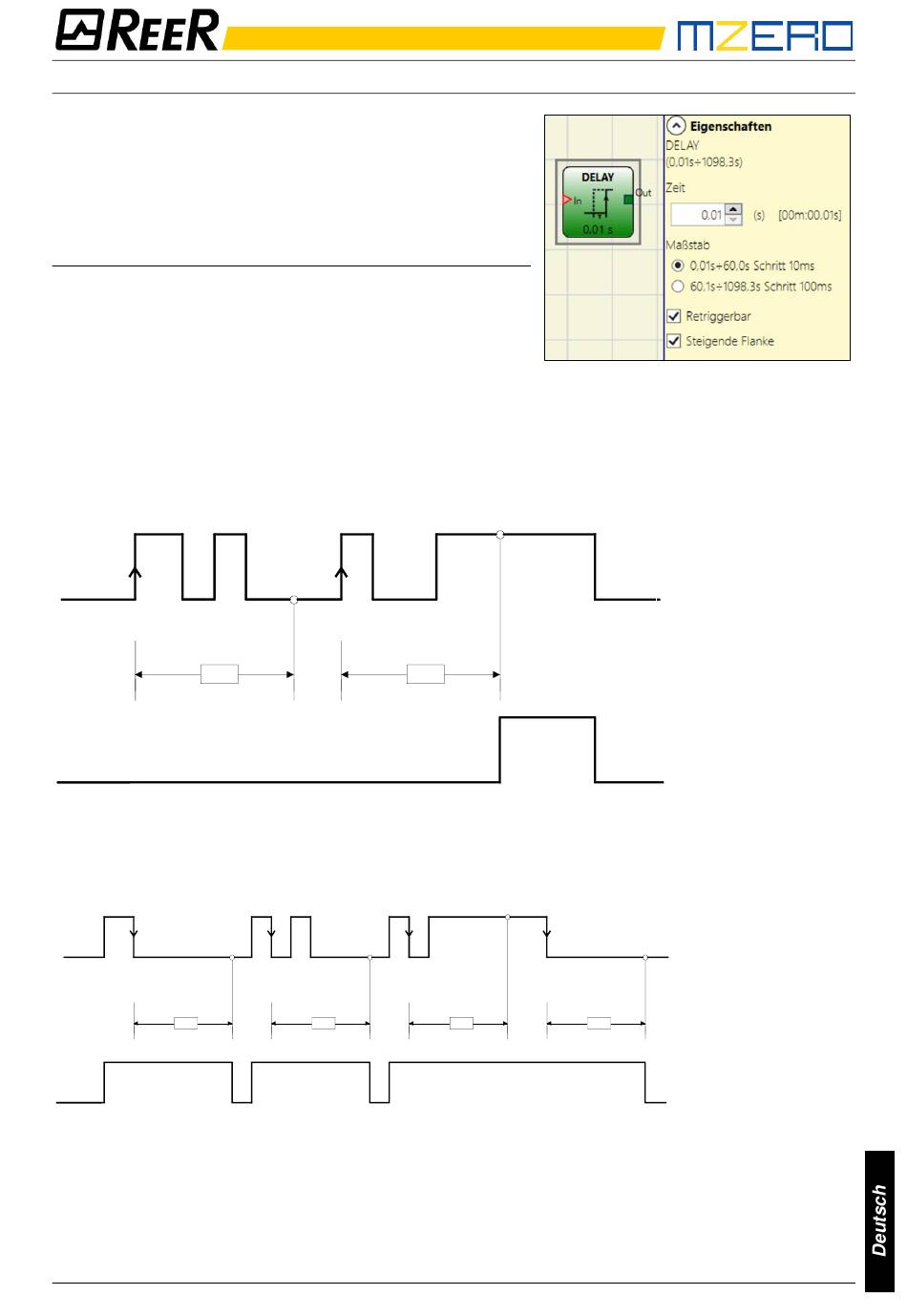

DELAY
Der Operator VERZÖGERUNG gestattet die Anwendung
einer Verzögerung auf ein Signal, indem der Ausgang Out
nach der eingegebenen Zeit bei einer Änderung der
Signalebene auf dem Eingang In auf 1 (TRUE) gebracht
wird.
Die Parameter
Zeit: Die Verzögerung kann von 10 ms bis 1098.3 s
eingegeben werden.
Maβstab: Der Benutzer kann zwei verschiedene Skalen für
die einzustellende T-Zeit wählen.
•
10ms...60s, Schritt 10ms
•
60.1s...1098.3s, Schritt 100ms
Steigende Flanke: Ist dies ausgewählt, beginnt die Verzögerung auf der steigenden Flanke des
Signals In, nach dessen Ende der Ausgang Out sich auf 1 (TRUE) begibt, wenn der Eingang In sich
auf 1 (TRUE) befindet und bleibt dort, solange auch der Eingang In auf 1 (TRUE) bleibt.
In
T
Out
Ist dies nicht ausgewählt, kehrt sich die Logik um und der Ausgang Out begibt sich auf 1 (TRUE)
auf der steigenden Flanke In, die Verzögerung beginnt auf der fallenden Flanke In und nach Ablauf
der Zeit begibt sich der Ausgang Out auf 0 (FALSE), wenn auch der Eingang In sich auf 0 (FALSE)
befindet, andernfalls bleibt er auf 1 TRUE.
In
T
Out
Retriggerbar:
Wenn ausgewählt, wird die Verzögerung bei jedem Statuswechsel des Eingangs In
auf Null gestellt.
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
T
T
T
Steigende Flanke
T = eingestellte Zeit
Steigende Flanke
T = eingestellte Zeit
T
