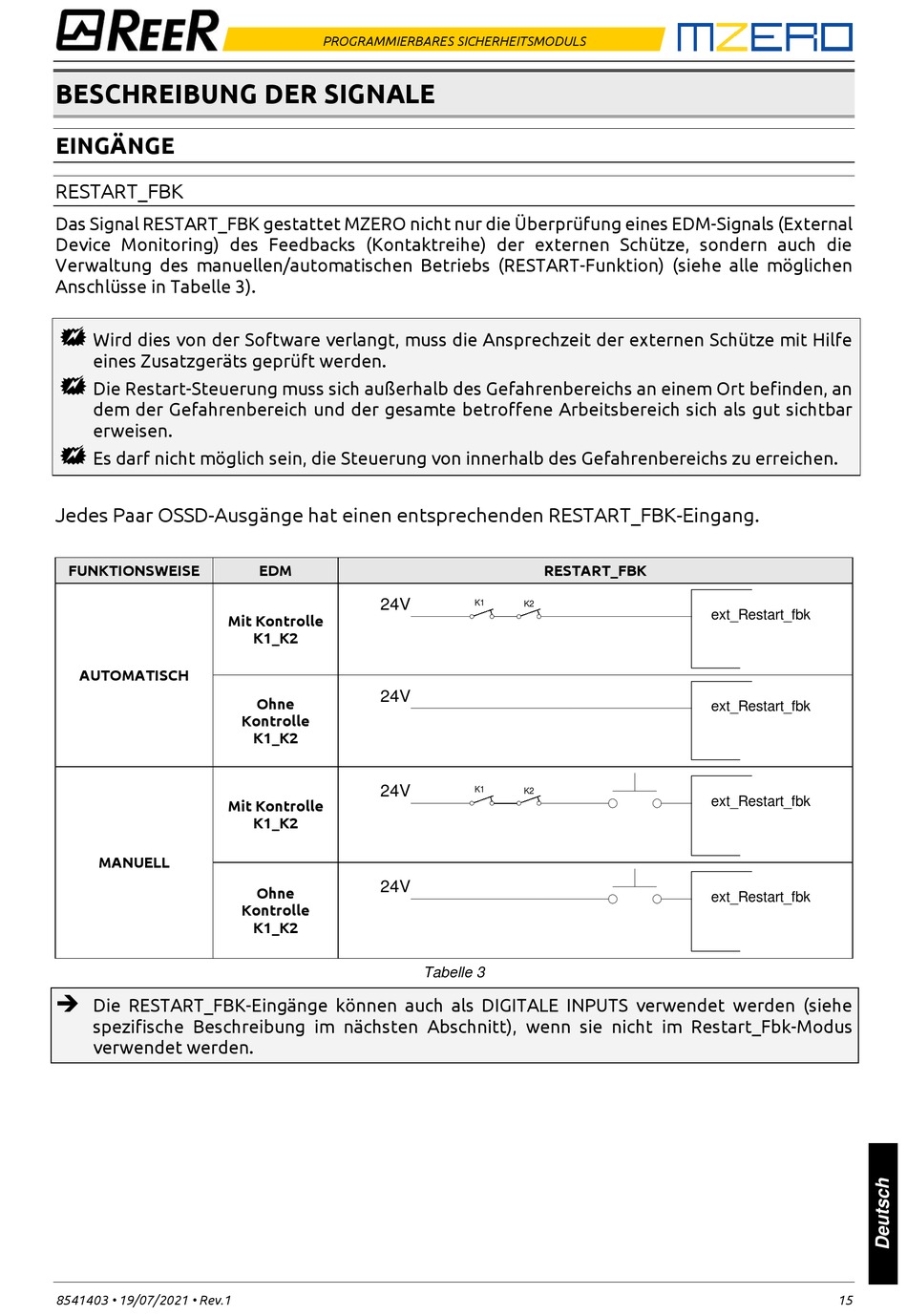

BESCHREIBUNG DER SIGNALE
EINGÄNGE
RESTART_FBK
Das Signal RESTART_FBK gestattet MZERO nicht nur die Überprüfung eines EDM-Signals (External
Device Monitoring) des Feedbacks (Kontaktreihe) der externen Schütze, sondern auch die
Verwaltung des manuellen/automatischen Betriebs (RESTART-Funktion) (siehe alle möglichen
Anschlüsse in Tabelle 3).
Wird dies von der Software verlangt, muss die Ansprechzeit der externen Schütze mit Hilfe
eines Zusatzgeräts geprüft werden.
Die Restart-Steuerung muss sich außerhalb des Gefahrenbereichs an einem Ort befinden, an
dem der Gefahrenbereich und der gesamte betroffene Arbeitsbereich sich als gut sichtbar
erweisen.
Es darf nicht möglich sein, die Steuerung von innerhalb des Gefahrenbereichs zu erreichen.
Jedes Paar OSSD-Ausgänge hat einen entsprechenden RESTART_FBK-Eingang.
FUNKTIONSWEISE
AUTOMATISCH
MANUELL
➔
Die RESTART_FBK-Eingänge können auch als DIGITALE INPUTS verwendet werden (siehe
spezifische Beschreibung im nächsten Abschnitt), wenn sie nicht im Restart_Fbk-Modus
verwendet werden.
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
EDM
Mit Kontrolle
K1_K2
Ohne
Kontrolle
K1_K2
Mit Kontrolle
K1_K2
24V
Ohne
Kontrolle
K1_K2
RESTART_FBK
K1
K2
K1
K2
Tabelle 3
ext_Restart_fbk
15
