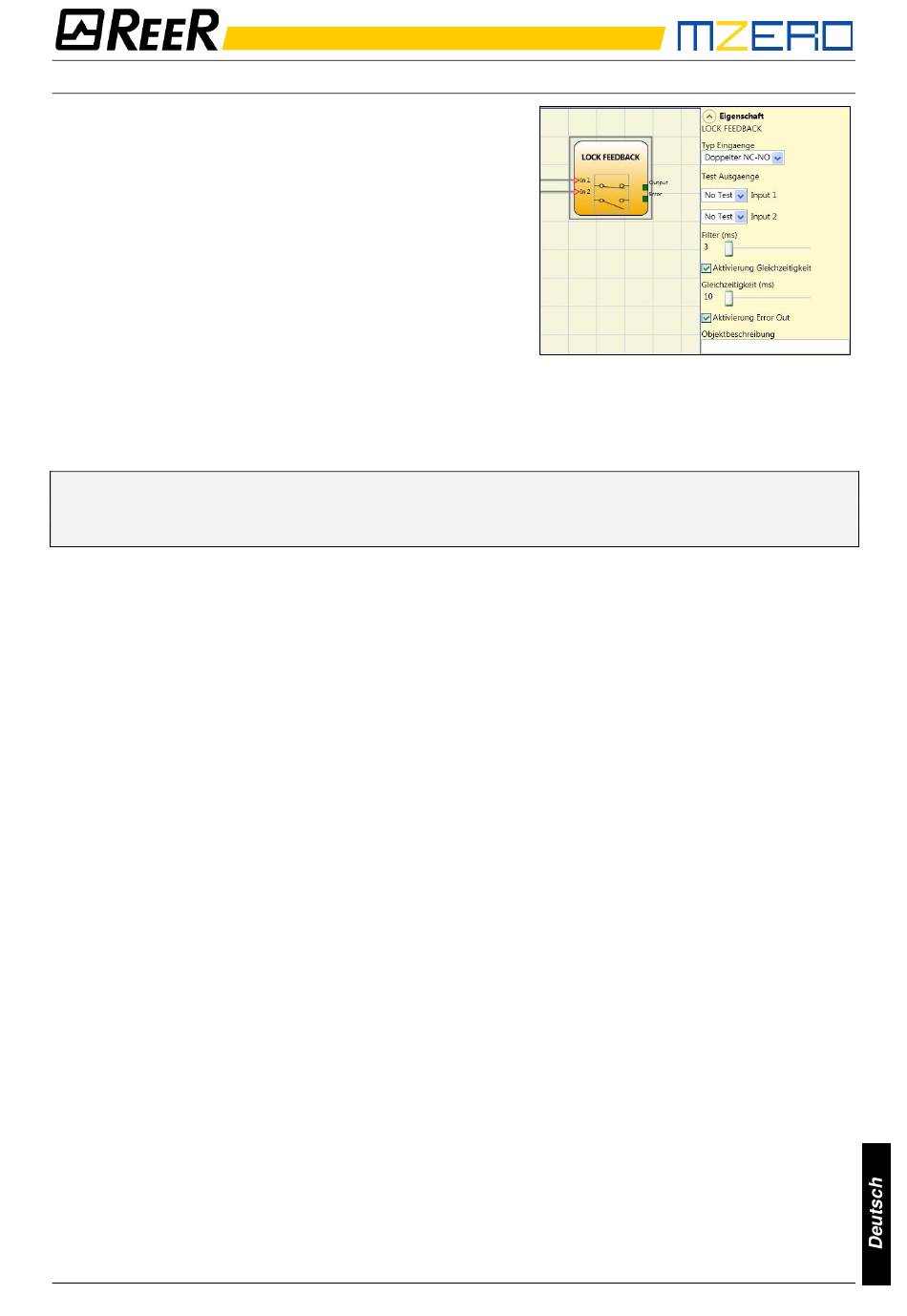

LOCK FEEDBACK
Der Funktionsblock LOCK FEEDBACK überprüft die
Sperrstatus eines elektromechanischen verriegelung
(GUARD LOCK) für bewegliche Schutzvorrichtungen
oder Sicherheitsdurchgänge. In dem Fall, wo die
Eingänge
anzuzeigen,
verschlossen ist der Ausgang Output wird 1 (TRUE).
Andernfalls ist der Ausgang 0 (FALSE).
Typ Eingange:
Einzelner NC – Gestattet das Anschließen von
Ein-Elektromechanischen-Verriegelung.
Doppelter NC - Ermöglicht den Anschluss von
Komponenten mit zwei Öffner.
Doppelter NC-NO – Gestattet den Anschluss von Bauteilen mit einem Arbeits- und einem
Ruhekontakt.
➔
Bei inaktiver Eingang (verriegelung entriegelt), schließen:
- Kontakt NO an die Klemme an IN1 entsprechenden.
- Kontakt NC an Klemme IN2 entspricht.
Test Ausgänge: Gestattet es auszuwählen, welche Ausgangs-Testsignale an die externen Gerät
übertragen werden sollen. Diese zusätzliche Kontrolle gestattet das Finden und Verwalten
eventueller Kurzschlüsse zwischen den Leitungen. Um diese Kontrolle zu aktivieren, müssen die
Ausgangssignale der Prüfungen (unter den verfügbaren) konfiguriert werden.
Filter (ms): Gestattet die Filterung der von der Gerät kommenden Signale. Dieser Filter ist von 3
bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge auf den Kontakten. Die Dauer dieses
Filters beeinflusst die Gesamtreaktionszeit des Moduls.
Aktivierung Gleichzeitigkeit: Ist dies ausgewählt, wird die Kontrolle der Gleichzeitigkeit unter den
Kommutationen der von der externen Gerät kommenden Signale aktiviert.
Gleichzeitigkeit (ms): Ist nur im Fall der Aktivierung des vorangegangenen Parameters aktiv.
Bestimmt die maximale Zeit (in msec), die zwischen den Kommutationen der beiden
unterschiedlichen von der externen Gerät kommenden Signale verstreichen darf.
Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den Funktionsblock erkannt
wird angezeigt.
Objektbeschreibung: Gestattet das Einfügen eines beschreibenden Textes der Funktion des
Bauteils. Dieser Text wird nur im oberen Teil des Symbols eingeblendet.
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
dass
das
verriegelung
49
