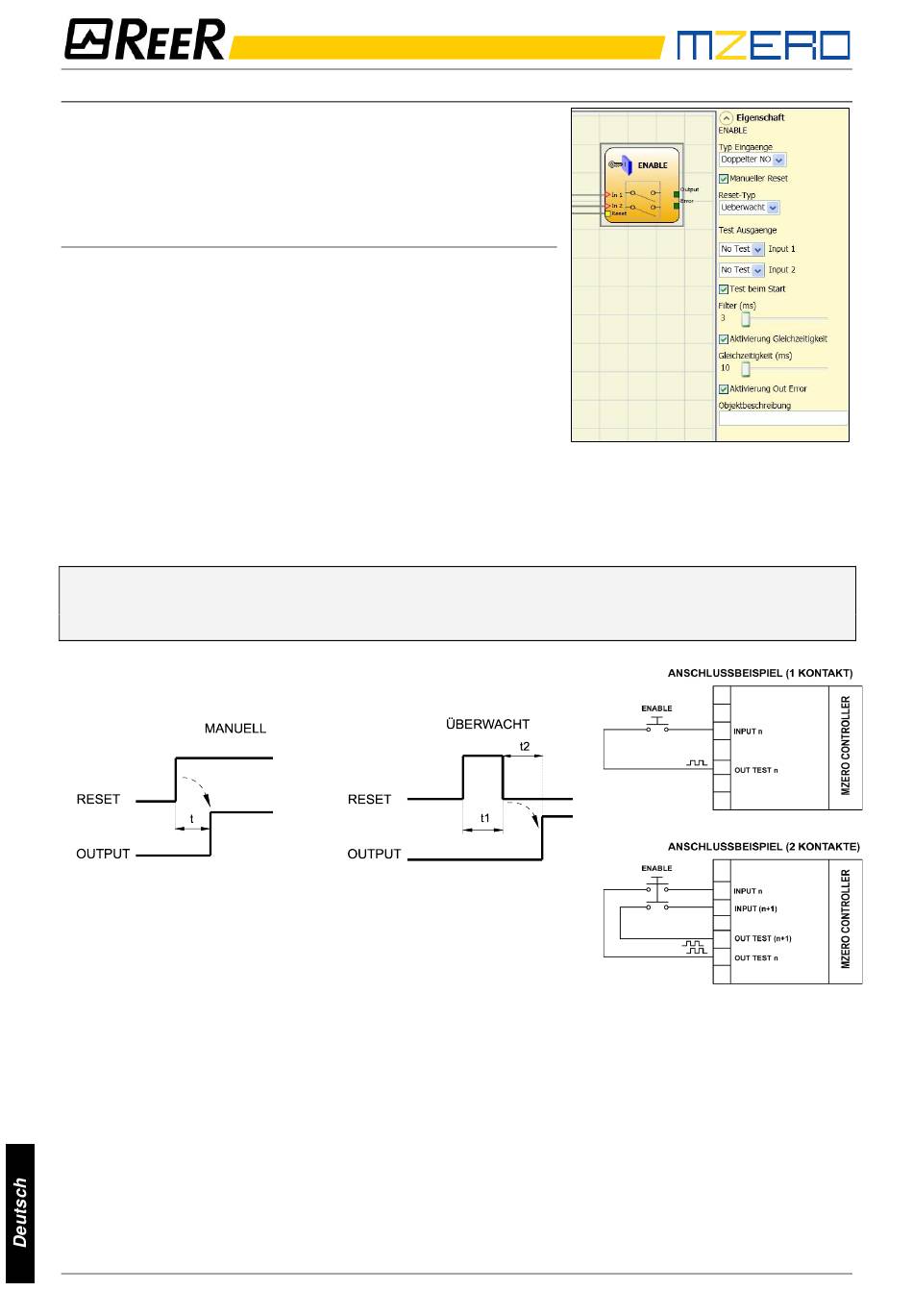

ENABLE (Aktivierungsschlüssel)
Der Funktionsblock ENABLE überprüft den Status der
Eingänge In
einer Vorrichtung mit Schlüssel. Sollte der
x
Schlüssel nicht gedreht sein, ist der Ausgang OUTPUT 0
(FALSE). Andernfalls ist der Ausgang 1 (TRUE).
Die Parameter
Eingangstypen:
Einzelner NO – Gestattet den Anschluss von Bauteilen mit
einem Arbeitskontakt.
Doppelter NO – Gestattet den Anschluss von Bauteilen mit
zwei Arbeitskontakten.
Manueller Reset: Ist dies ausgewählt, wird die Bitte um Reset
im Anschluss an jede Aktivierung der Sicherheitssteuerung
aktiviert. Andernfalls folgt die Aktivierung des Ausgangs
direkt dem Zustand der Eingänge.
Reset-Typ: Der Reset kann zweierlei Typs sein: Manuell und überwacht. Wird die Option Manuell
gewählt, wird nur der Übergang des Signals von 0 auf 1 überprüft. Im Fall Überwacht wird der
doppelte Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.
➔
Achtung: Im Fall der Aktivierung von Reset muss der Eingang nach denen verwendet werden,
die vom Funktionsblock selbst verwendet werden. Bsp.: Werden Input 1 und 2 für den
Funktionsblock verwendet, muss das Input 3 für den Reset verwendet werden.
t = 250ms
Test Ausgänge: Gestattet es auszuwählen, welche Signale des Testausgangs an die Kontakte der
Bauteile übertragen werden sollen.
Diese zusätzliche Kontrolle gestattet das Finden und Verwalten eventueller Kurzschlüsse
zwischen den Leitungen. Um diese Kontrolle zu aktivieren, müssen die Ausgangssignale der
Prüfungen (unter den verfügbaren) konfiguriert werden.
Test beim Start: Ist dies ausgewählt, aktiviert dies den Test beim Start des externen Bauteils.
Dieser Test verlangt das Öffnen der beweglichen Schutzvorrichtung oder Tür des
Sicherheitsdurchgangs, um eine komplette Funktionsprüfung durchzuführen und den Ausgang
Output zu aktivieren. Diese Kontrolle wird nur beim Start der Maschine verlangt (Einschalten des
Moduls).
50
PROGRAMMIERBARES SICHERHEITSMODULS
t1 > 250ms
t2 = 250ms
8541403 • 19/07/2021 • Rev.1
