Test Ausgänge: Gestattet es auszuwählen, welche Signale des Testausgangs an den Sensor
übertragen werden sollen. Diese zusätzliche Kontrolle gestattet das Finden und Verwalten
eventueller Kurzschlüsse zwischen den Leitungen. Um diese Kontrolle zu aktivieren, müssen die
Ausgangssignale der Prüfungen (unter den verfügbaren) konfiguriert werden.
Test beim Start: Ist dies ausgewählt, aktiviert dies den Test beim Start der Sicherheitsschranke.
Dieser Test verlangt das Besetzen und die Freigabe des Schutzbereichs der Schranke, um eine
komplette Funktionsprüfung durchzuführen und den Ausgang Output zu aktivieren. Diese
Kontrolle wird nur beim Start der Maschine verlangt (Einschalten des Moduls).
Filter (ms): Gestattet die Filterung der von der Sicherheitsschranke kommenden Signale. Dieser
Filter ist von 3 bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge auf den Kontakten. Die
Dauer dieses Filters beeinflusst die Gesamtreaktionszeit des Moduls.
Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den Funktionsblock erkannt
wird angezeigt.
Objektbeschreibung: Gestattet das Einfügen eines beschreibenden Textes der Funktion des
Bauteils. Dieser Text wird nur im oberen Teil des Symbols eingeblendet.

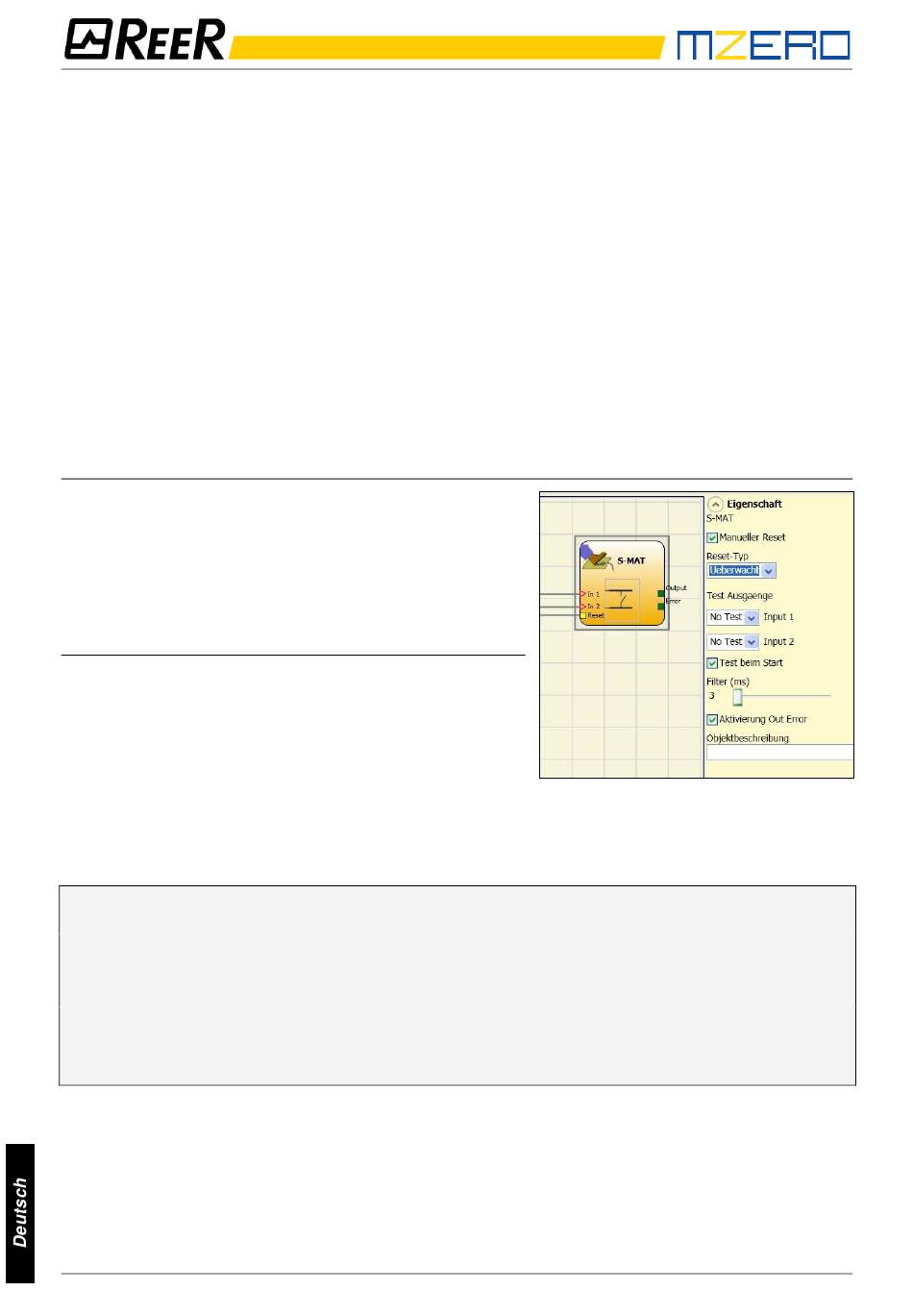

S-MAT (Sicherheitsmatte)
Der Funktionsblock S-MAT überprüft den Status der
Eingänge In
einer Sicherheitsmatte. Sollte die Matte
x
betreten sein, ist der Ausgang OUTPUT 0 (FALSE).
Andernfalls ist bei nicht betretener Matte der Ausgang
OUTPUT 1 (TRUE).
Die Parameter
Manueller Reset: Ist dies ausgewählt, wird die Bitte um
Reset
im
Anschluss
Sicherheitsmatte
aktiviert.
Aktivierung des Ausgangs direkt dem Zustand der
Eingänge.
Reset-Typ: Der Reset kann zweierlei Typs sein: Manuell
und überwacht. Wird die Option Manuell gewählt, wird nur der Übergang des Signals von 0 auf 1
überprüft.
Im Fall Überwacht wird der doppelte Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.
➔
Im Fall der Aktivierung von Reset muss der Eingang nach denen verwendet werden, die vom
Funktionsblock selbst verwendet werden. Bsp.: Werden Input 1 und 2 für den Funktionsblock
verwendet, muss das Input 3 für den Reset verwendet werden.
➔
Zwei Ausgangssignale des Tests erforderlich. Alle Ausgänge OUT TEST können an nur einen
Eingang von S-MAT angeschlossen werden (die Parallelschaltung von zwei Eingängen ist nicht
möglich).
➔
Der Funktionsblock S-MAT kann nicht mit 2-Draht-Bauteilen und Endwiderstand verwendet
werden.
58
PROGRAMMIERBARES SICHERHEITSMODULS
an
jede
Aktivierung
Andernfalls
folgt
der
die
8541403 • 19/07/2021 • Rev.1
