GEGENSTÄNDE INPUT

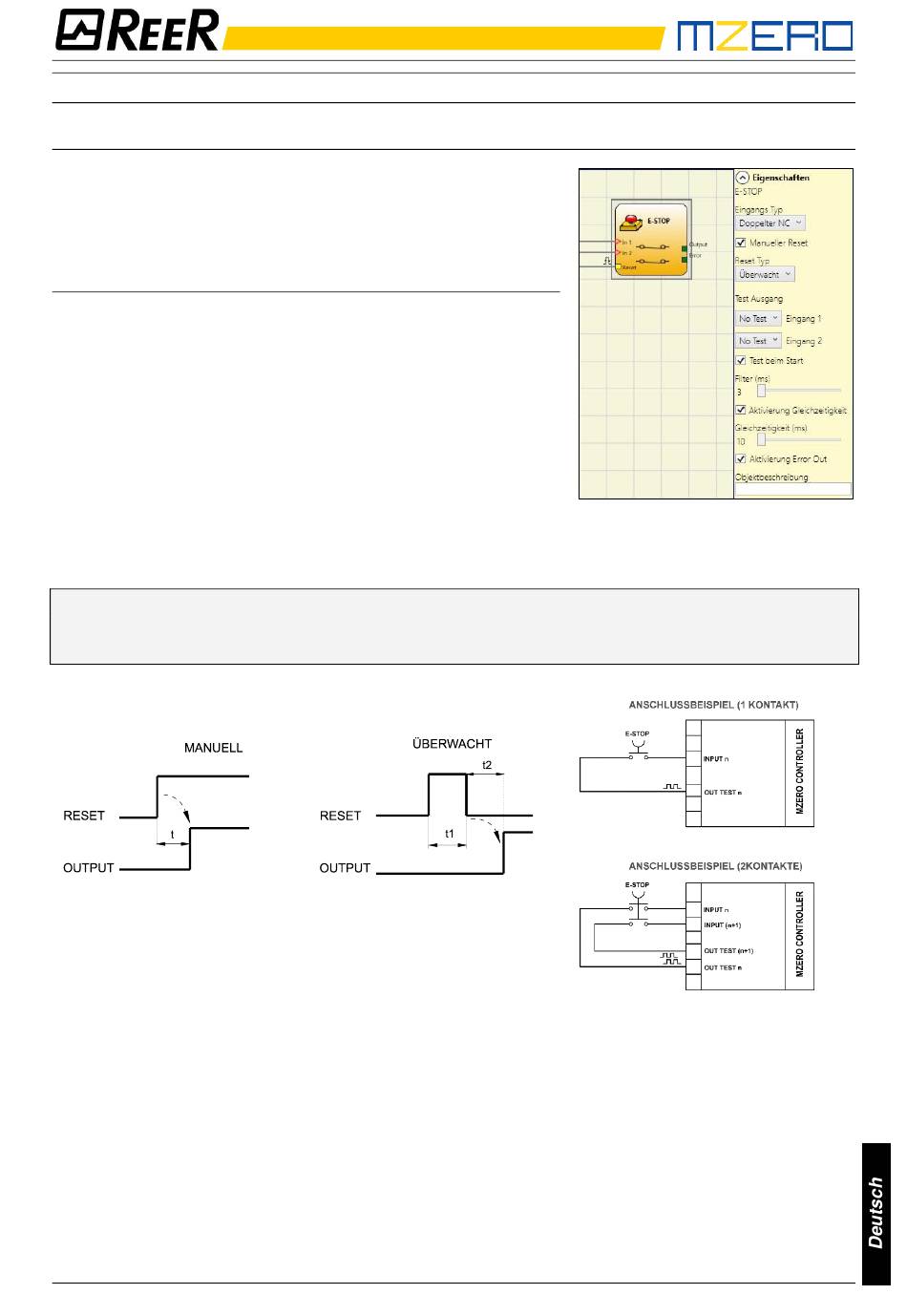

E-STOP (Notaus)
Der Funktionsblock E-STOP überprüft den Status der
Eingänge In
einer Notausvorrichtung. Sollte der Notaus
x
gedrückt sein, ist der Ausgang OUTPUT 0 (FALSE).
Andernfalls ist der Ausgang 1 (TRUE).
Die Parameter
Eingangstypen:
Einzelner NC – Gestattet das Anschließen von Ein-Weg-
Notaustasten.
Doppelter NC – Gestattet das Anschließen von Zwei-Weg-
Notaustasten.
Manueller Reset: Ist dies ausgewählt, wird die Bitte um Reset
im Anschluss an jede Aktivierung der Notaustaste aktiviert.
Andernfalls folgt die Aktivierung des Ausgangs direkt dem
Zustand der Eingänge.
Der Reset kann zweierlei Typs sein: Manuell und überwacht.
Wir die Option Manuell gewählt, wird nur der Übergang des Signals von 0 auf 1 überprüft. Im Fall
Überwacht wird der doppelte Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.
➔
Achtung: Im Fall der Aktivierung von Reset muss der Eingang nach denen verwendet werden,
die vom Funktionsblock selbst verwendet werden. Bsp.: Werden Input 1 und 2 für den
Funktionsblock verwendet, muss das Input 3 für den Reset verwendet werden.
t = 250ms
Test Ausgänge: Gestattet es auszuwählen, welche Ausgangs-Testsignale an die Notaustaste
übertragen werden sollen (Pilzknopf). Diese zusätzliche Kontrolle gestattet das Finden und
Verwalten eventueller Kurzschlüsse zwischen den Leitungen. Um diese Kontrolle zu aktivieren,
müssen die Ausgangssignale der Prüfungen (unter den verfügbaren) konfiguriert werden.
Test beim Start: Ist dies ausgewählt, aktiviert dies den Test beim Start des externen Bauteils
(Notausknopf). Dieser Test erfordert das Betätigen und Loslassen der Taste, um eine komplette
Funktionsprüfung durchzuführen und den Output-Ausgang zu aktivieren. Diese Kontrolle wird nur
beim Start der Maschine verlangt (Einschalten des Moduls).
Filter (ms): Gestattet die Filterung der von der Notaustaste kommenden Signale. Dieser Filter ist
von 3 bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge auf den Kontakten. Die Dauer
dieses Filters beeinflusst die Gesamtreaktionszeit des Moduls.
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
t1 > 250ms
t2 = 250ms
