MONITOR (Status der I/O in Echtzeit - Grafik)

Um die Funktion MONITOR zu aktivieren/deaktivieren, das Symbol
(Kennwort Ebene 1 ausreichend).
Die Farbe des Links (
Abbildung 27
ROT = AUS
GRÜN = ON
GESTRICHELTE ORANGE = Externen Anschlussfalschen
GESTRICHELTE ROT = Bis zu ermöglichen (z.b. RESTART)
➔
Platzieren Sie den Mauszeiger über den Link, die Diagnose-Ansicht können Sie sehen.
BESONDERE FÄLLE
➔
NETWORK-OPERATOR, Signale NETWORK IN, OUT:
DURCHGEHENDE LINIE FETT ROT = STOPP
DURCHGEHENDE LINIE FETT GRÜN = LAUF
DURCHGEHENDE LINIE FETT ORANGE = START.
➔
SERIAL OUTPUT OPERATOR:
DURCHGEHENDE LINIE FETT SCHWARZ = Datenübertragung.
Während der Monitor-Funktion kann der Plan nicht geändert werden. Es können dagegen die
Parameter eines Bauteils eingeblendet werden, in dem mit der rechten Maustaste auf dieses
geklickt und "Eigenschaften zeigen/verbergen" gewählt wird.
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
) die Diagnose-Ansicht können Sie (in Echtzeit) mit:

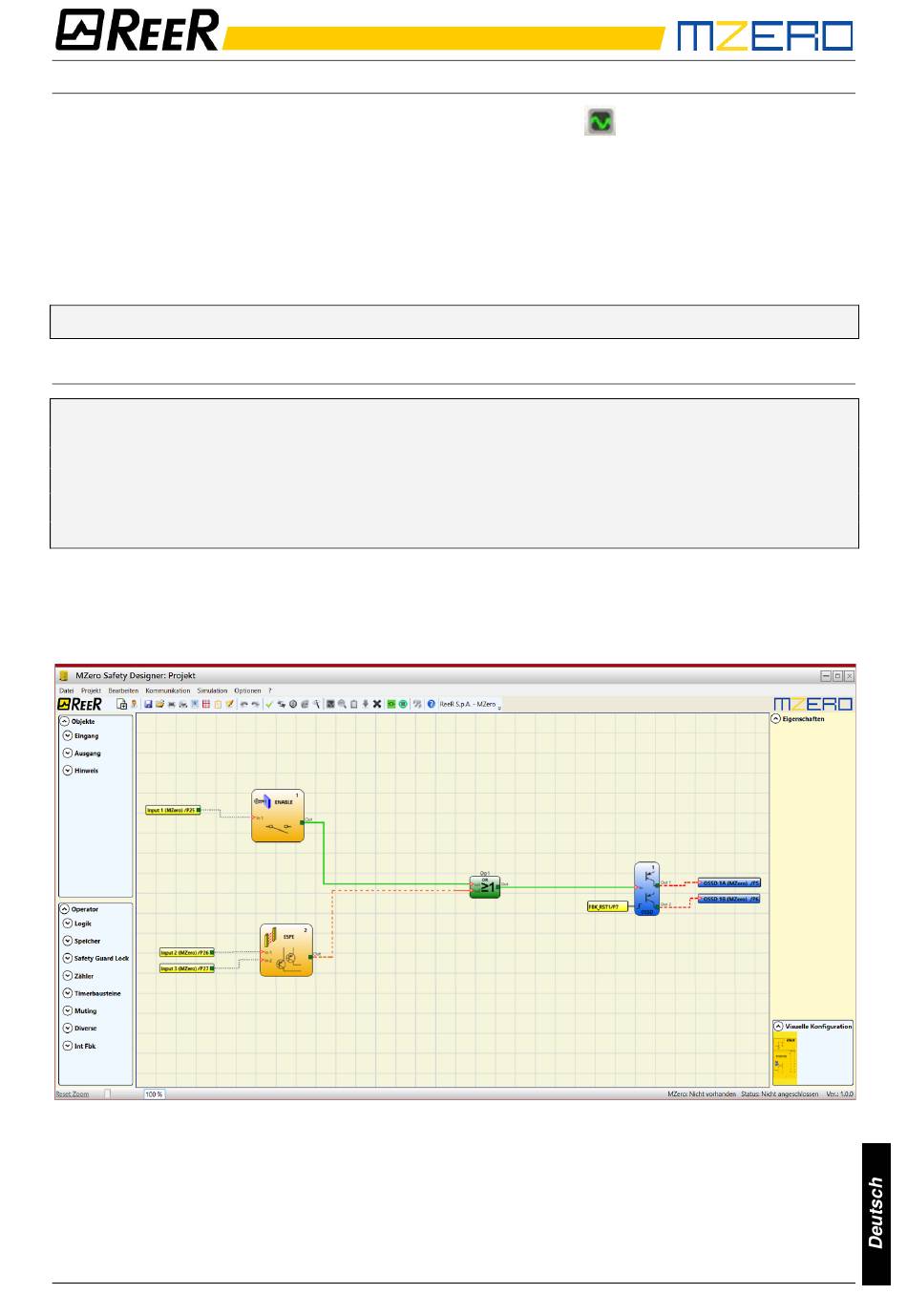

Abbildung 27 - Monitor Grafik
verwenden.
