Die Parameter
Ausgangsstatus speichern: Ist dies ausgewählt, wird der Ausgangsstatus des Flip-Flops im
nichtflüchtigen Speicher bei jedem Wechsel gespeichert. Beim Einschalten des Systems
wird der zuletzt gespeicherte Wert wiederhergestellt.
Es sind bis zu 8 Flip-Flops mit Speicherung des Ausgangsstatus möglich, die durch ein 'M'
unterschieden werden.
➔
Der Benutzer muss bei der Verwendung dieser Speicherart einige Einschränkungen beachten.
Die maximal erforderliche Zeit für einen einzelnen Speichervorgang wird auf 50 ms geschätzt
und die maximale Anzahl möglicher Speichervorgänge wird auf 100000 festgelegt.
➔
Die Gesamtzahl der Speichervorgänge darf den Grenzwert nicht übersteigen, da sich sonst
die Lebensdauer des Produkts verkürzt. Außerdem muss die Frequenz der Speichervorgänge
ausreichend niedrig sein, um diese unter sicheren Bedingungen zu gestatten.

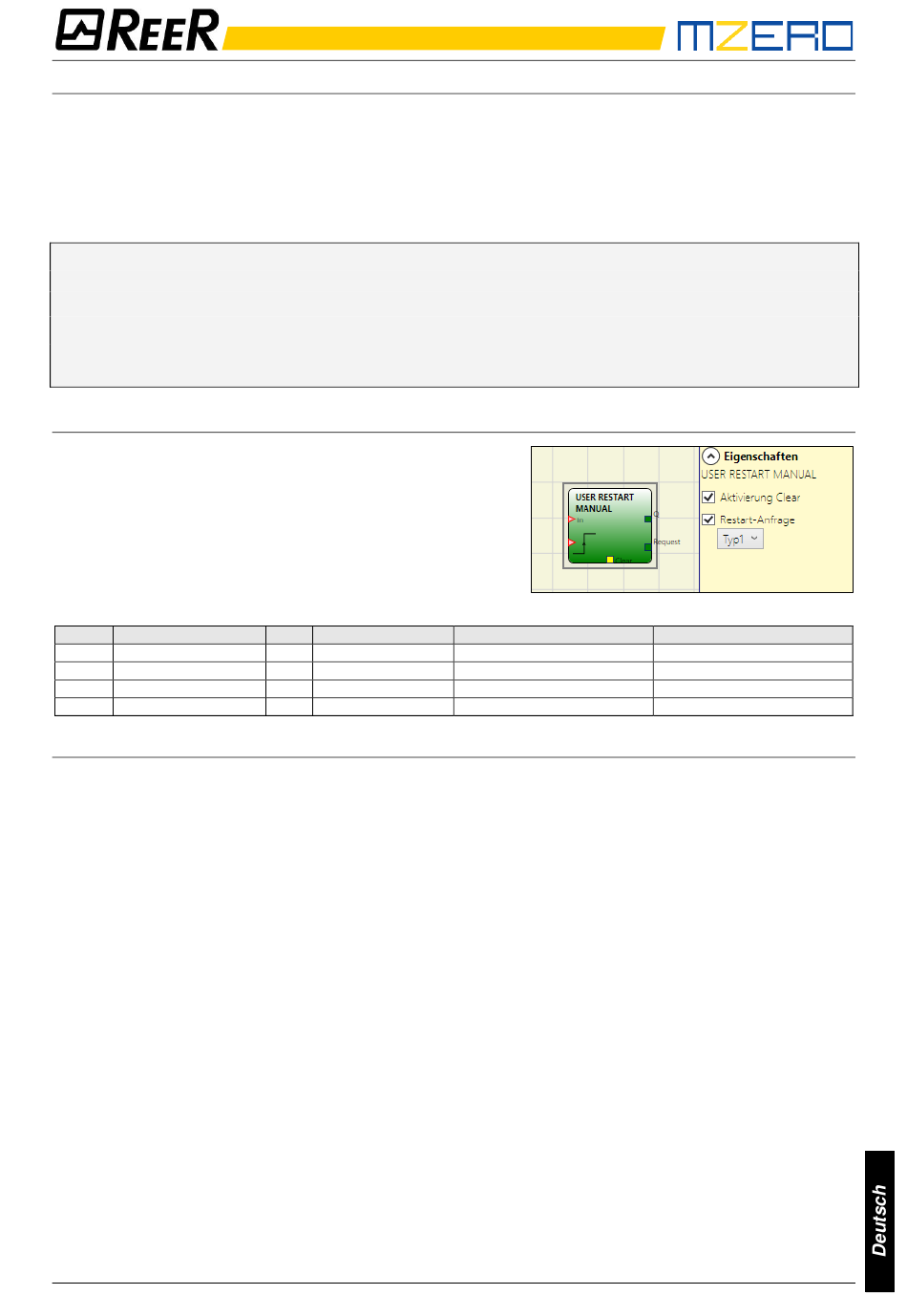

USER RESTART MANUAL (max. Anzahl = 16)
Der Operator USER RESTART MANUAL gestattet
das Speichern des Restart-Signals gemäß der
folgenden Wahrheitstabelle.
Clear
Restart
1
X
X
X
0
0
0
Anfangsgrenze
Die Parameter
Aktivierung Clear: ist dies ausgewählt, aktiviert dies die Möglichkeit, die Speicherung
zurückzustellen.
Restart-Anfrage: Ist dies ausgewählt, wird ein zum Signalisieren der Möglichkeit eines Restarts
verwendbarer Ausgang aktiviert. Das Verhalten kann Typ 1 oder Typ 2 entsprechen so wie in der
Wahrheitstabelle dargestellt.
* Im Fall von Restart-Anfragen des Typs 2 wird ein System-Timer eingesetzt.
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
In
Q
X
0
0
0
1
Erhält Speicher
1
1
Restart-Anfrage Typ 1
0
0
1
0
Restart-Anfrage Typ 2 *
1
1
Blinkend 1Hz
0
71
