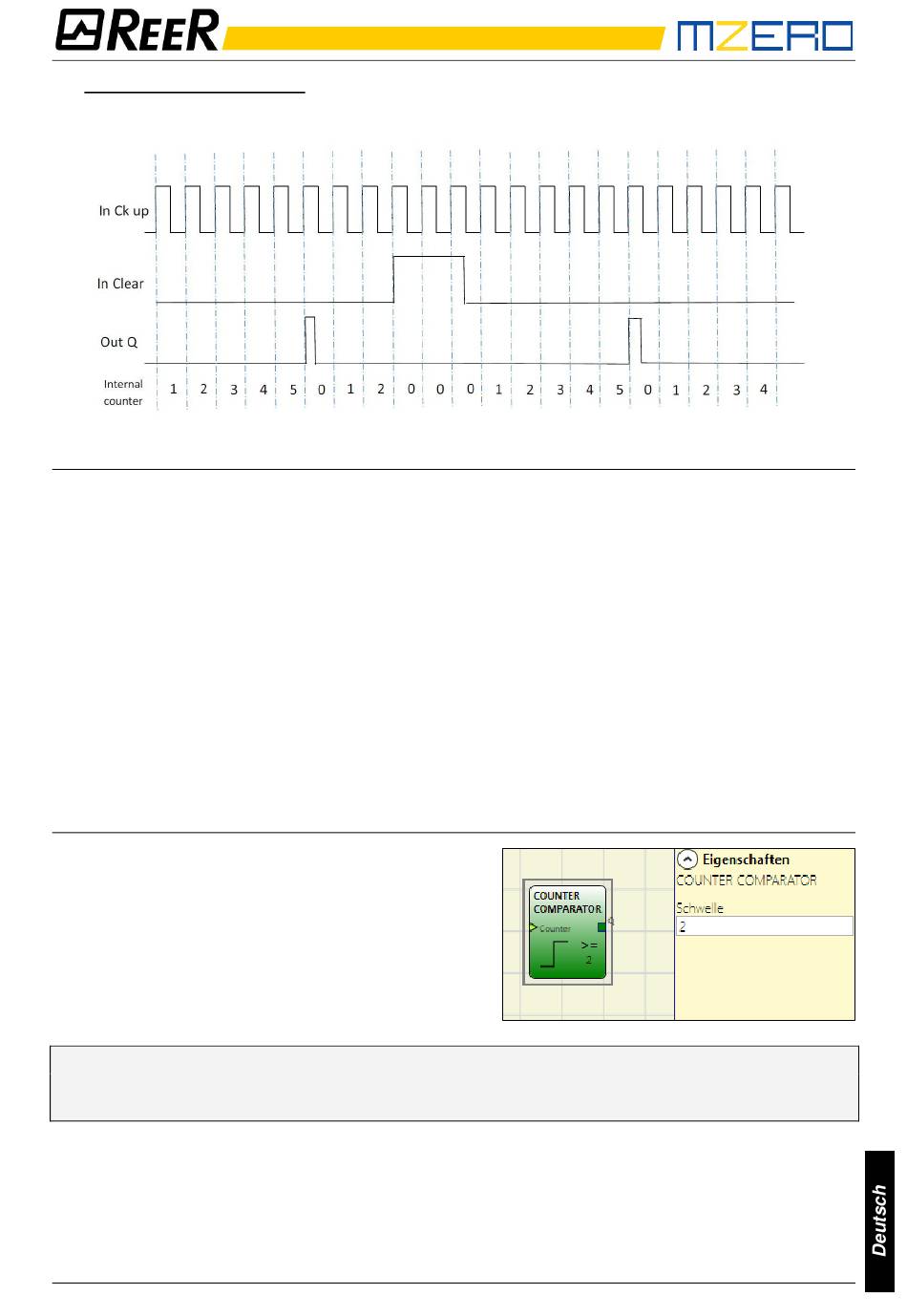

3) MANUELL/AUTOMATISCH: Der Zähler erzeugt einen Impuls der Dauer, die der Reaktionszeit
entspricht, sobald die eingegebene Zählung erreicht wird. Wird das Signal CLEAR aktiviert,
kehrt die interne Zählung auf 0 zurück.
Die Parameter
Aktivierung Clear: Ist dies ausgewählt, wird die Clear-Anfrage aktiviert, um die Zählung wieder
aufzunehmen, indem der Ausgang Q wieder auf 0 gebracht wird (FALSE). Außerdem wird die
Möglichkeit gegeben, die automatische Funktion (Automatische Aktivierung) mit manuellem Reset
zu aktivieren.
Erfolgt die Auswahl nicht, ist die Betriebsart in diesem Fall automatisch und beim Erreichen der
eingegebenen Zählung begibt sich der Ausgang auf 1 (TRUE) und bleibt dort während 2 x
Zykluszeit (in der REPORT angezeigt). Danach wird er zurückgestellt.
Ck down: Gestattet das Zurückgehen der Zählung.
Doppelte Flanke: Wird dies ausgewählt, wird die Zählung sowohl an der steigenden als auch der
fallenden Flanke aktiviert.
Zähler-Wert: Ist dies ausgewählt, wird gestattet, aus dem Verzögerungsblock den aktuellen
Zählerwert zu extrahieren. Dieser Ausgang kann im Eingang an einen oder mehrere COUNTER
COMPARATOR-Blöcke übertragen werden.
COUNTER COMPARATOR
Dieser Operator gestattet das Vergleichen mit dem
Wert
des
eingegebenen
verbundenen Werts des COUNTER. Der Ausgang
OUT ist 0 (FALSE), solange der Wert des COUNTER
unter Schwellenwert liegt. Der Ausgang OUT wird
für
COUNTER-Werte
Schwellenwert auf 1 (TRUE) gebracht.
➔
Achtung: der COUNTER COMPARATOR-Operator kann nur mit dem Ausgang Counter-Wert
eines COUNTER-Operators verbunden werden. Es können mehrere Counter Comparator-
Operatoren mit jedem Counter-Operator verbunden werden.
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
Schwellenwerts
gleich
oder
über
dem
