Verwaltung grafische Simulation
Durch Anklicken des Symbols
Die grafische Simulation gestattet das Einblenden des zeitlichen Verlaufs der Signale in grafischer
Form. Der Benutzer muss eingangs die Stimuli in einer entsprechenden Textdatei festlegen: d. h.,
es muss der zeitliche Verlauf der als Eingänge (Stimuli) verwendeten Wellenformen festgelegt
werden. Der Simulator sorgt basierend auf der erstellten Stimuli-Datei dafür, diese in die
schematische Darstellung zu injizieren und die gewünschten Spuren am Ende der Simulation
einzublenden.
Nach Abschluss der Simulation erscheint automatisch ein Graph wie der nachstehend abgebildete.
Aus dem Graphen können die angezeigten Spuren ausgedruckt (Taste "Druck"), die Ergebnisse
zum erneuten Laden gespeichert (Taste "Speichern") und es kann das Einblenden weiterer Spuren
ausgewählt werden (Taste "Sichtbarkeit ändern"). Die Namen der Spuren entsprechen der
Beschreibung der funktionellen Blöcke.
Durch Anklicken der Schließen-Taste (Taste "X" oben rechts) verlässt man die Umgebung der
grafischen Simulation.

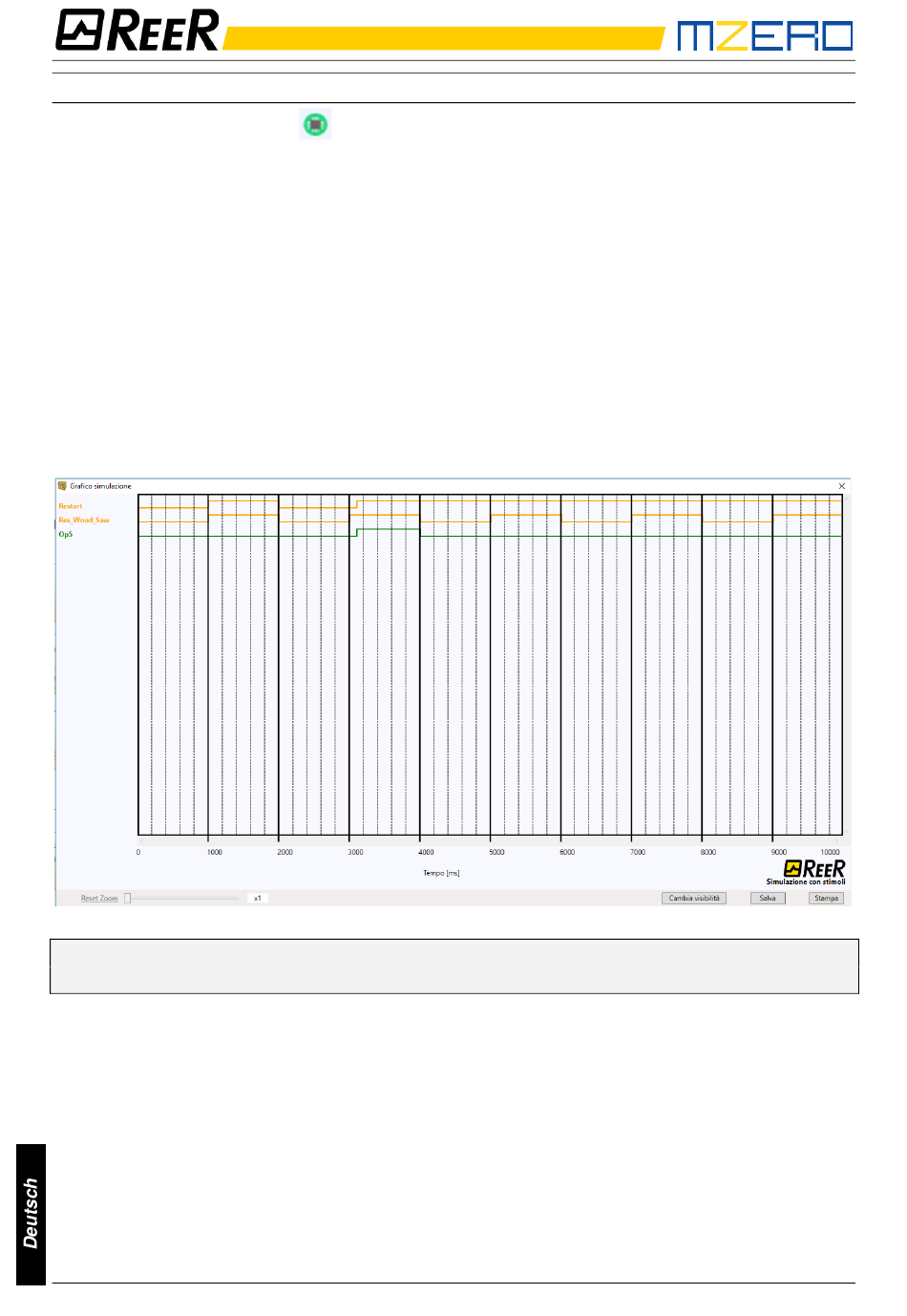

Abbildung 50 – Beispiel eines Ergebnisses der grafischen Simulation.
➔
Es können die Spuren und drei Tasten unten rechts eingeblendet werden, um die Vorgänge
der Auswahl der Spuren, des Speicherns und Ausdruckens ausführen zu können.
116
PROGRAMMIERBARES SICHERHEITSMODULS
startet die grafische Simulation.
8541403 • 19/07/2021 • Rev.1
