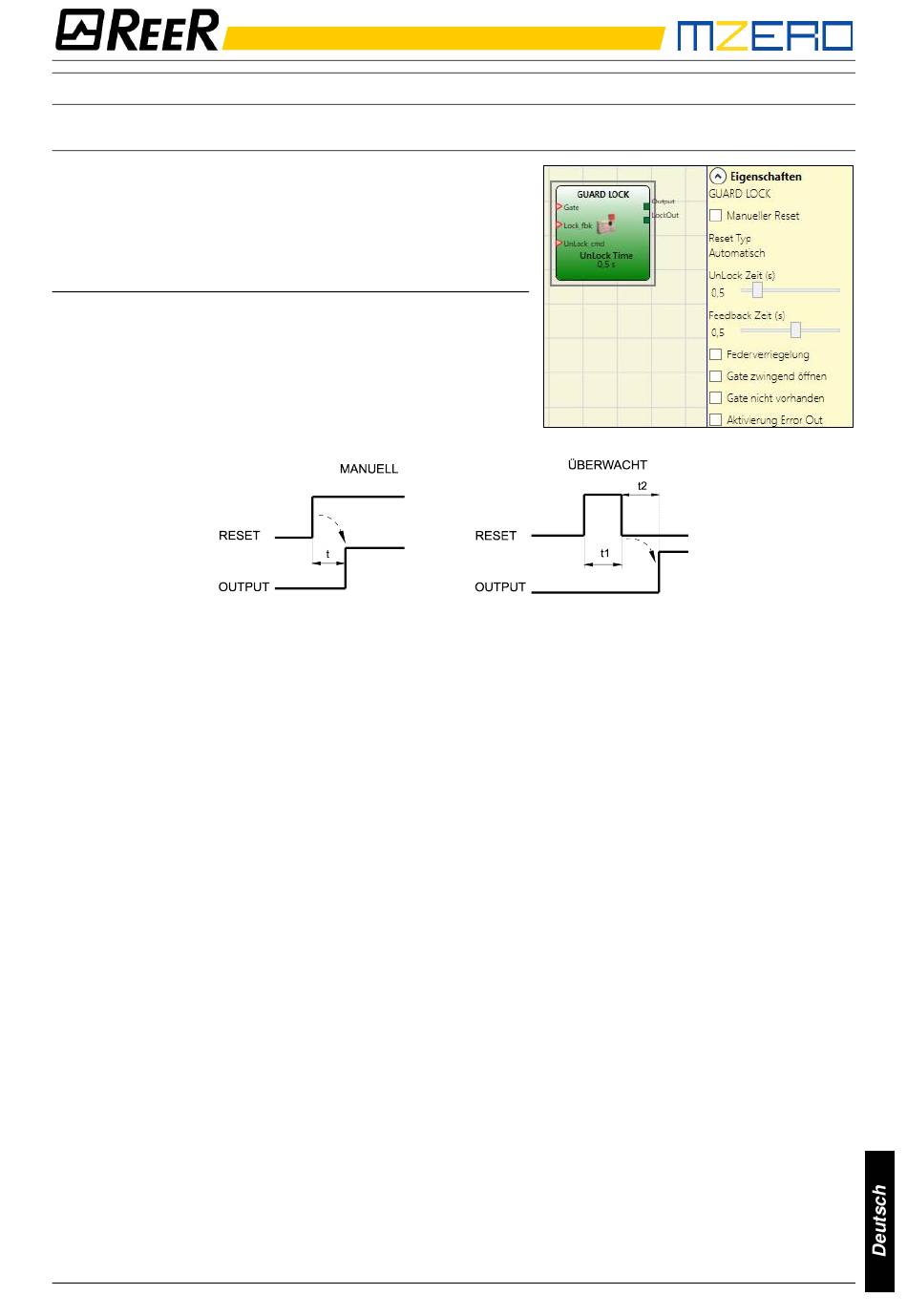

GUARD LOCK-OPERATOREN (max. Anzahl = 4)
GUARD LOCK
Der Operator "GUARD LOCK" wurde für die Steuerung der
Blockierung/Freigabe
VERRIEGELUNG in unterschiedlichen Einsatzsituationen
ausgelegt.
Die Parameter
Manueller Reset:
Der Reset kann zweierlei Typs sein: Manuell und
Überwacht. Wird die Option Manuell gewählt, wird nur
der Übergang des Signals 0 auf 1 überprüft. Im Fall
Überwacht wird der doppelte Übergang von 0 auf 1 und
Rückkehr auf 0 überprüft.
UnLock Zeit (s):
Zeit, die zwischen der Aktivierung des UnLock_cmd-Befehls und der tatsächlichen Freigabe der
Verriegelung (Ausgang LockOut) verstreicht
-
0 ms...1 s Abstand 100 ms
-
1,5 s...10 s Abstand 0,5 s
-
15 s...25 s Abstand 5 s
Feedback Zeit (s):
Maximal zulässige Verzögerungszeit zwischen dem Ausgang LockOut und dem Eingang Lock_fbk
(muss die auf dem Datenblatt der Verriegelung festgestellte mit dem entsprechenden, vom Bediener
festgelegten Spielraum sein).
-
10 ms...100 s Abstand 10 ms
-
150 ms...1 s Abstand 50 ms
-
1,5 s...3 s Abstand 0,5 s
Federverriegelung: die Verriegelung wird passiv blockiert und aktiv gelöst, d. h., die mechanische Kraft
der Feder hält sie blockiert. Der Schutz bleibt weiterhin blockiert, auch wenn die Versorgung abgeschaltet
ist.
Gate zwingen öffnen: Der Zyklus wird nur beim Öffnen der Tür und nachfolgender Bestätigung auf
dem Input GATE fortgesetzt.
Gate nicht vorhanden: Ist dies ausgewählt, ist die Konfiguration ohne Gate gestattet, doch nur mit
LOCK FEEDBACK (Feedback der Verriegelungsspule).
Aktivierung Error Out:
d. h., die mechanische Kraft der Feder hält die Sperre. (zum Beispiel Tür geöffnet bei blockiertem
Schutzblock, Feedback Zeit über der maximal zulässigen, usw.).
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
einer
ELEKTROMECHANISCHEN
t = 250ms
Die
Verriegelung
5sec > t1 > 250 ms
t2 = 250ms
wird
passiv
gesperrt
und
aktiv
freigegeben,
75
