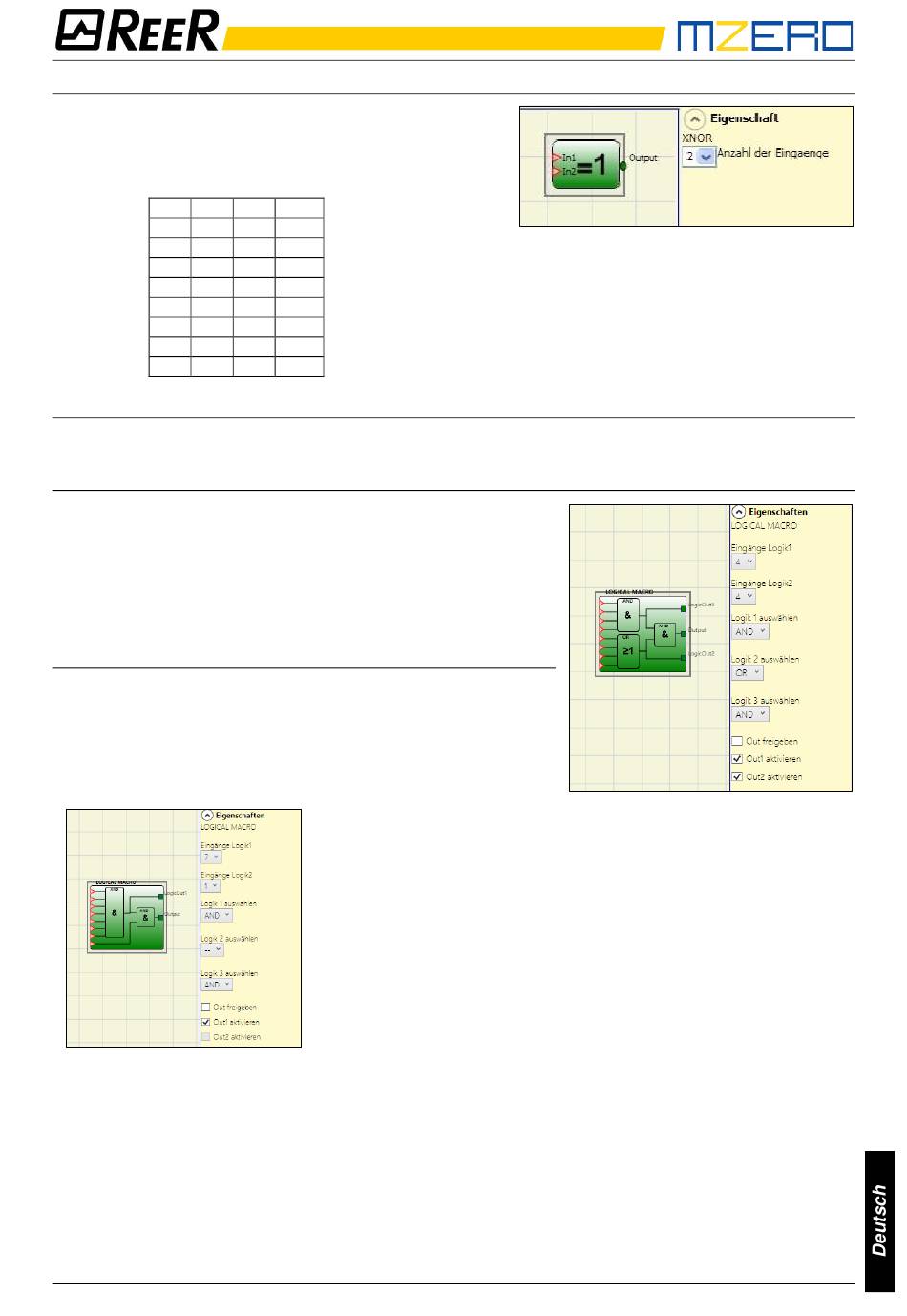

XNOR
Der logische Operator XNOR ergibt im Ausgang 1
(TRUE), wenn die Anzahl der Eingänge In× im Zustand 1
(TRUE) gerade ist oder die Eingänge In× alle 0 sind
(FALSE).
In
In
1
2
0
0
1
0
0
1
1
1
0
0
1
0
0
1
1
1
Die Parameter
Anzahl der Eingänge: gestattet die Eingabe der Eingänge von 2 bis 8.
LOGICAL MACRO
Dieser Operator gestattet das Gruppieren von zwei oder drei
logischen Ports.
Es sind maximal 8 Eingänge vorgesehen.
Das Ergebnis der beiden Operatoren fließt in einen dritten
Operator ein, dessen Ergebnis den Ausgang OUTPUT
darstellt.
Die Parameter
Eingänge Logik 1, 2: gestattet das Auswählen der Anzahl der
logischen Eingänge (von 1 bis 7).
Wählt Logik 1, 2, 3: gestattet das Auswählen des Operatortyps unter: AND, NAND, OR, NOR,
XOR, XNOR, SR Flip-Flop (Letzterer nur für Logik 3).
OUT Deaktivieren: Ist dies ausgewählt, wird der Hauptausgang deaktiviert und gestattet so nur
die Verwendung der Logiken 1 und 2 bei Aktivierung der entsprechenden Ausgänge.
OUT1, OUT2 Aktivieren: Ist dies ausgewählt, wird ein Ausgang mit dem Ergebnis der Logiken 1 und
2 aktiviert.
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
In
Out
x
0
1
0
0
0
0
0
1
1
0
1
1
1
1
1
0
Ist einer der beiden Eingänge der Logik gleich "1", wird die
entsprechende Logik deaktiviert und der Eingang wird direkt an
die Endlogik angeschlossen (Beispiel in der nebenstehenden
Abbildung).
