Diese zusätzliche Kontrolle gestattet das Finden und Verwalten eventueller Kurzschlüsse
zwischen den Leitungen. Um diese Kontrolle zu aktivieren, müssen die Ausgangssignale der
Prüfungen (unter den verfügbaren) konfiguriert werden.
Test beim Start: Ist dies ausgewählt, aktiviert dies den Test beim Start des externen Bauteils.
Dieser Test verlangt das Öffnen der beweglichen Schutzvorrichtung oder Tür des
Sicherheitsdurchgangs, um eine komplette Funktionsprüfung durchzuführen und den Ausgang
Output zu aktivieren. Diese Kontrolle wird nur beim Start der Maschine verlangt (Einschalten des
Moduls).
Filter (ms): Gestattet die Filterung der von den externen Kontakten kommenden Signale. Dieser
Filter ist von 3 bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge auf den Kontakten. Die
Dauer dieses Filters beeinflusst die Gesamtreaktionszeit des Moduls.
Aktivierung Gleichzeitigkeit: Ist dies ausgewählt, wird die Kontrolle der Gleichzeitigkeit unter den
Kommutationen der von den externen Kontakten kommenden Signale aktiviert.
Gleichzeitigkeit (ms): Ist nur im Fall der Aktivierung des vorangegangenen Parameters aktiv.
Bestimmt die maximale Zeit (in msec), die zwischen den Kommutationen von zwei
unterschiedlichen von den externen Kontakten kommenden Signalen verstreichen darf.
Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den Funktionsblock erkannt
wird angezeigt.
Objektbeschreibung: Gestattet das Einfügen eines beschreibenden Textes der Funktion des
Bauteils. Dieser Text wird nur im oberen Teil des Symbols eingeblendet.

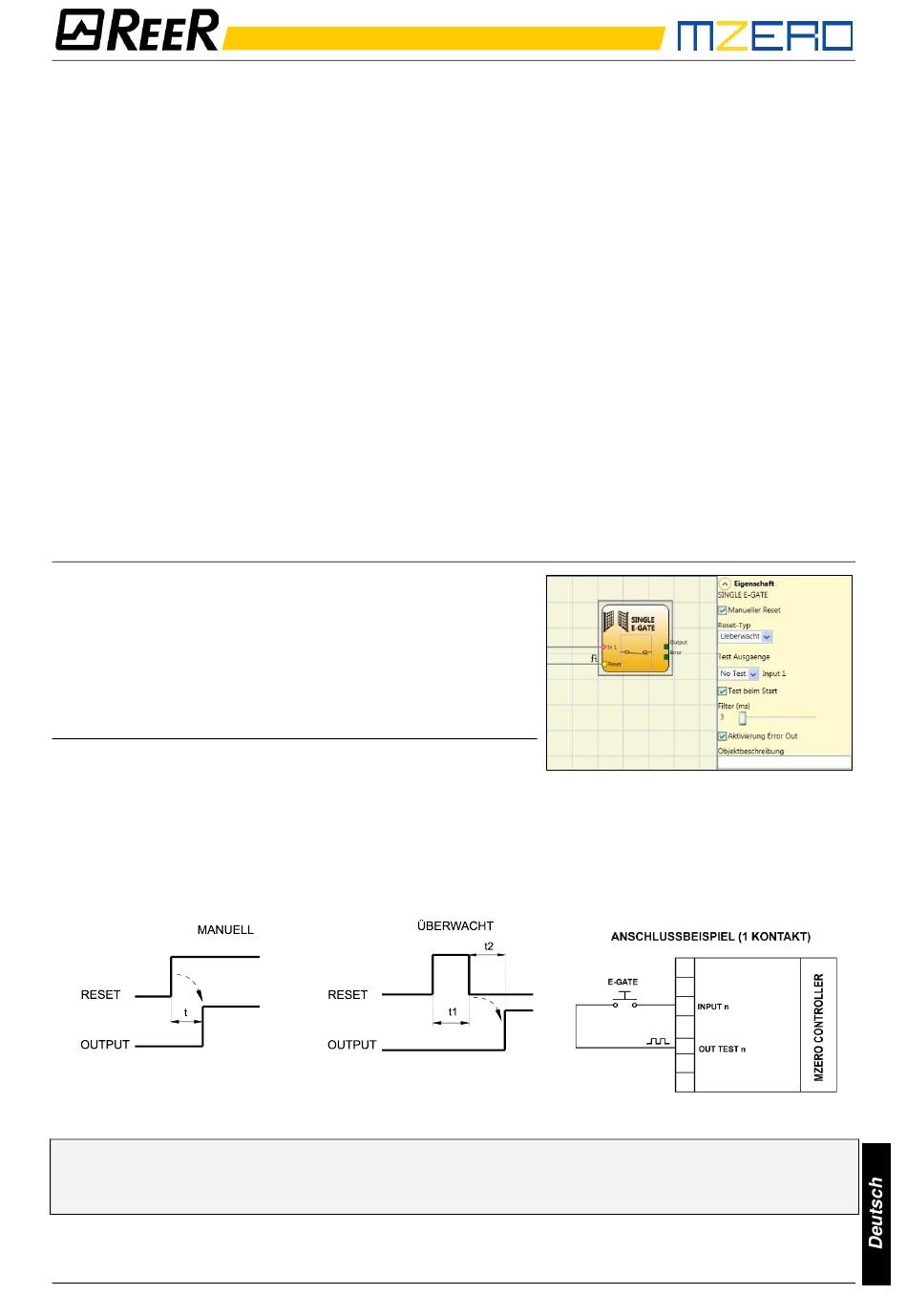

SINGLE E-GATE (Vorrichtung für bewegliche Schutzvorrichtungen)
Der Funktionsblock SINGLE E-GATE überprüft den Status
der Eingänge In einer Vorrichtung für bewegliche
Schutzvorrichtungen oder Sicherheitsdurchgänge. Sollten
die bewegliche Schutzvorrichtung oder die Tür des
Sicherheitsdurchgangs geöffnet ist, ist der Ausgang
OUTPUT 0 (FALSE). Andernfalls ist der Ausgang 1 (TRUE).
Die Parameter
Manueller Reset: Ist dies ausgewählt, wird die Bitte um
Reset im Anschluss an jede Aktivierung der Schutzvorrichtung / des Sicherheitsdurchgangs
aktiviert. Andernfalls folgt die Aktivierung des Ausgangs direkt dem Zustand der Eingänge.
Reset-Typ: Der Reset kann zweierlei Typs sein: Manuell und überwacht. Wird die Option Manuell
gewählt, wird nur der Übergang des Signals von 0 auf 1 überprüft. Im Fall Überwacht wird der
doppelte Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.
t = 250ms
Achtung: Im Fall der Aktivierung von Reset muss der Eingang nach denen verwendet werden,
die vom Funktionsblock selbst verwendet werden. Bsp.: Werden Input 1 und 2 für den
Funktionsblock verwendet, muss das Input 3 für den Reset verwendet werden.
Test Ausgänge: Gestattet es auszuwählen, welche Signale des Testausgangs an die Kontakte der
Bauteile übertragen werden sollen.
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
t1 > 250ms
