Projektbeispiel

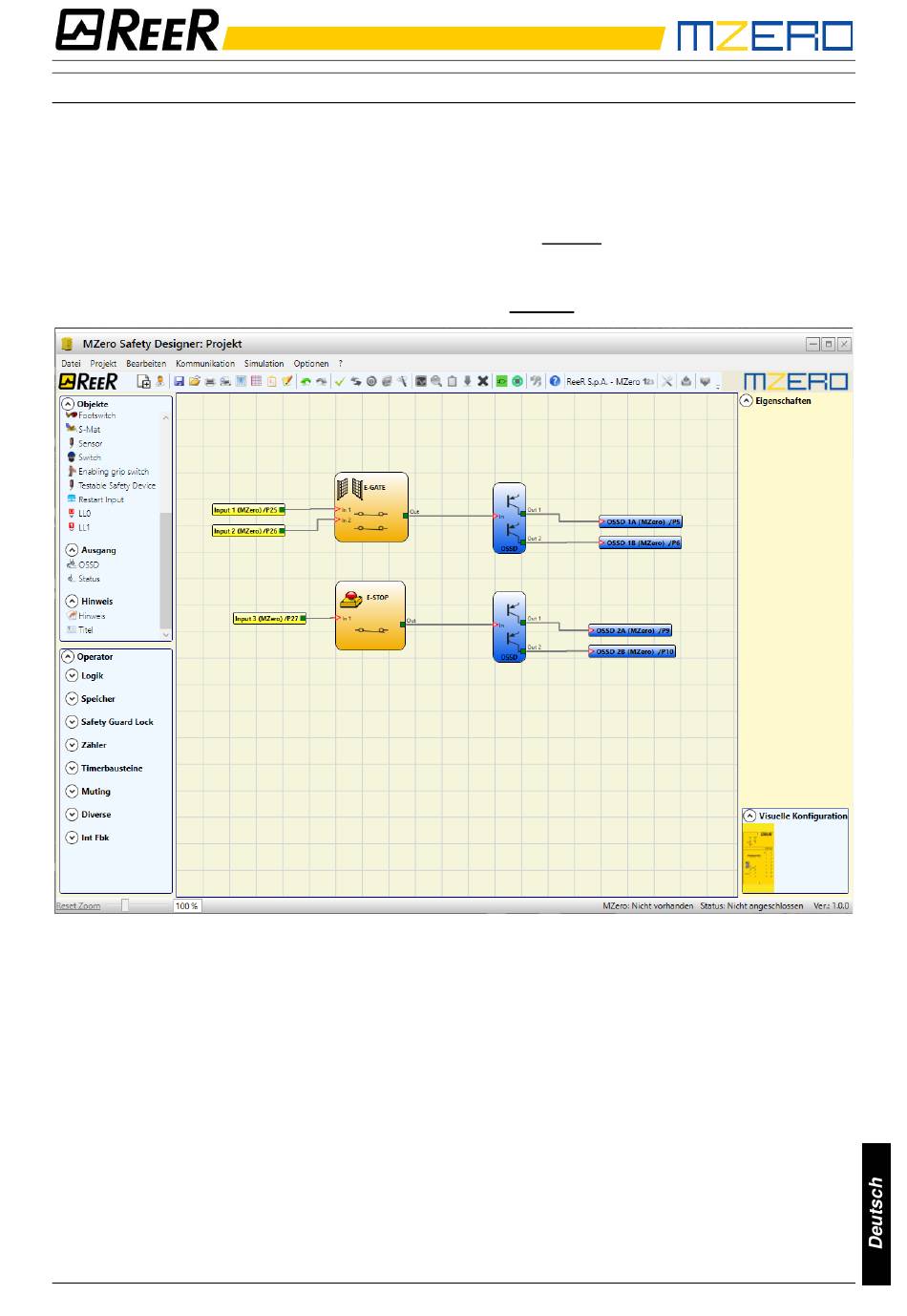

In Abbildung 20 ist ein Projektbeispiel dargestellt, dass nur das MZERO verwendet, da an
zwei Sicherheitsblöcke angeschlossen ist (E-GATE und E-STOP).
•
Auf der linken Seite sind in gelber Farbe die Eingänge von MZERO (1,2,3) dargestellt, an
die die Kontakte der Sicherheitsbauteile anzuschließen sind.
•
Die Ausgänge von MZERO (1 und 2) werden gemäß der in E-GATE und E-STOP
beschlossenen Bedingungen aktiviert (siehe Absatz E-GATE - E-STOP).
Wird ein Block mit einem Mausklick ausgewählt, wird rechts das FENSTER
EIGENSCHAFTEN aktiviert, mit dessen Hilfe die Parameter für die Aktivierung und der
Test der Blöcke konfiguriert werden (siehe Absatz E-GATE - E-STOP).
•
Nach Abschluss der Phase des Projektentwurfs (oder während der Zwischenphasen) kann
die laufende Konfiguration über das Symbol in der Standard-Symbolleiste gespeichert
werden.
